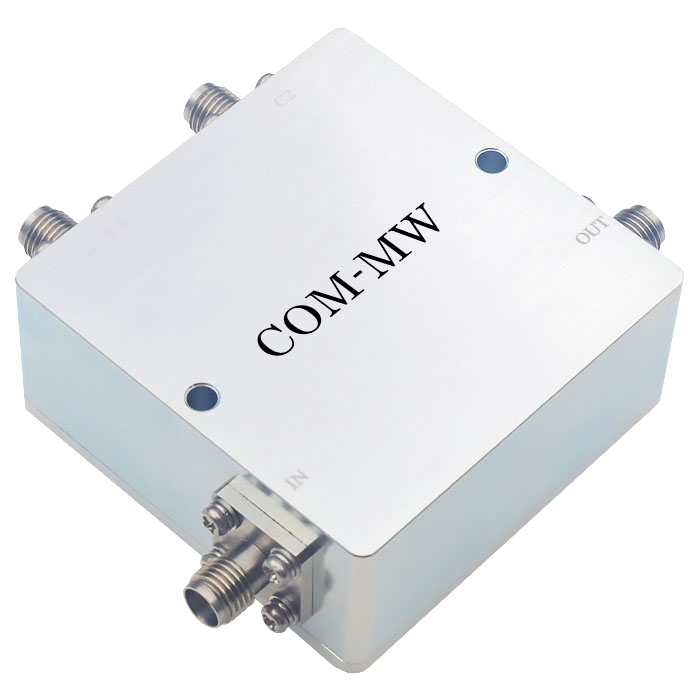

0.1~200MHz, 耦合度40dB, SMA, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.1 | ~ | 200 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 14 | 18 | dB | |
| 主线驻波比 | 1.25 | |||
| 耦合线驻波比 | 1.25 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 100W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

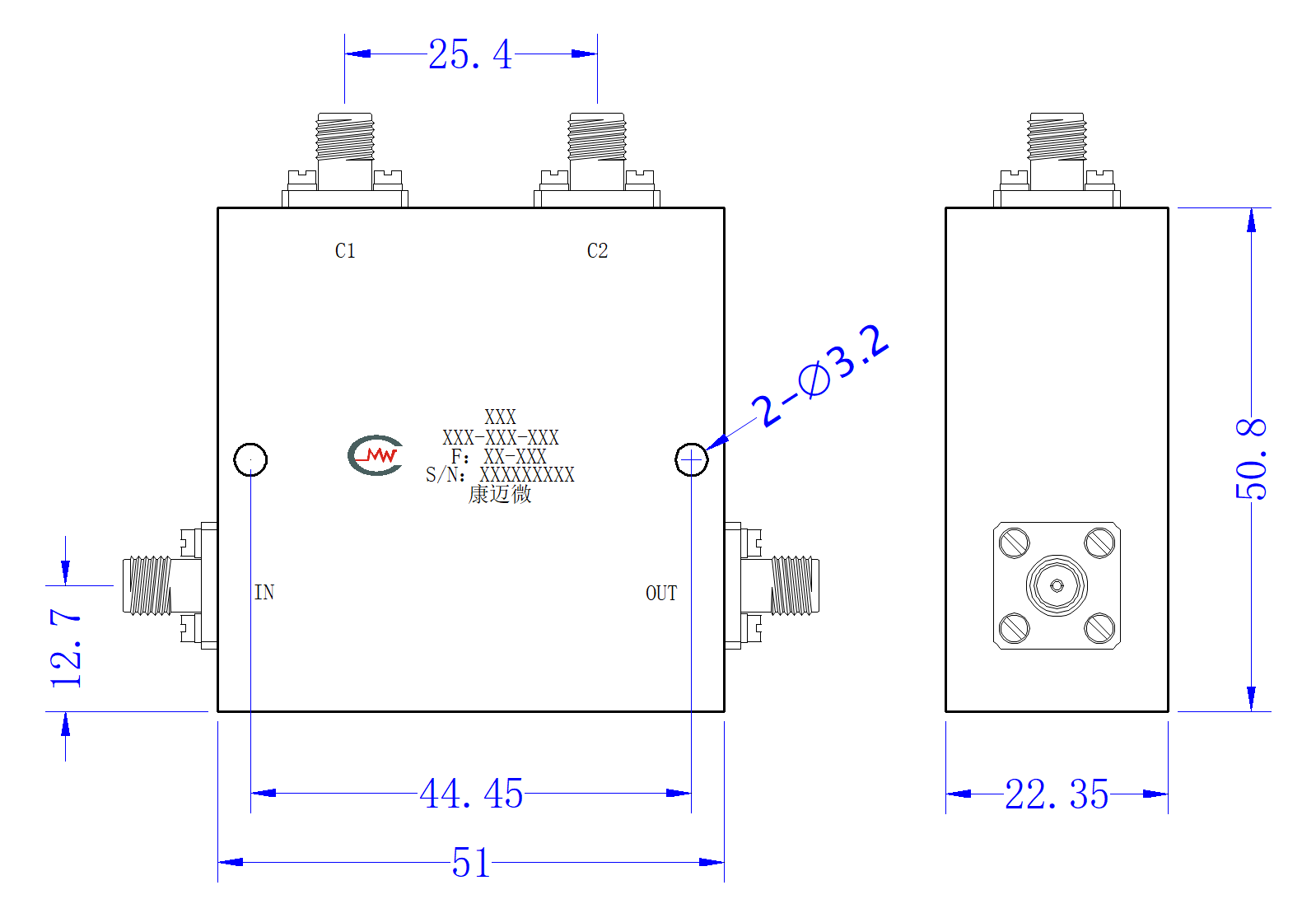

| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 耦合端口 | C1 | C2 |
| 隔离端口 | C2 | C1 |

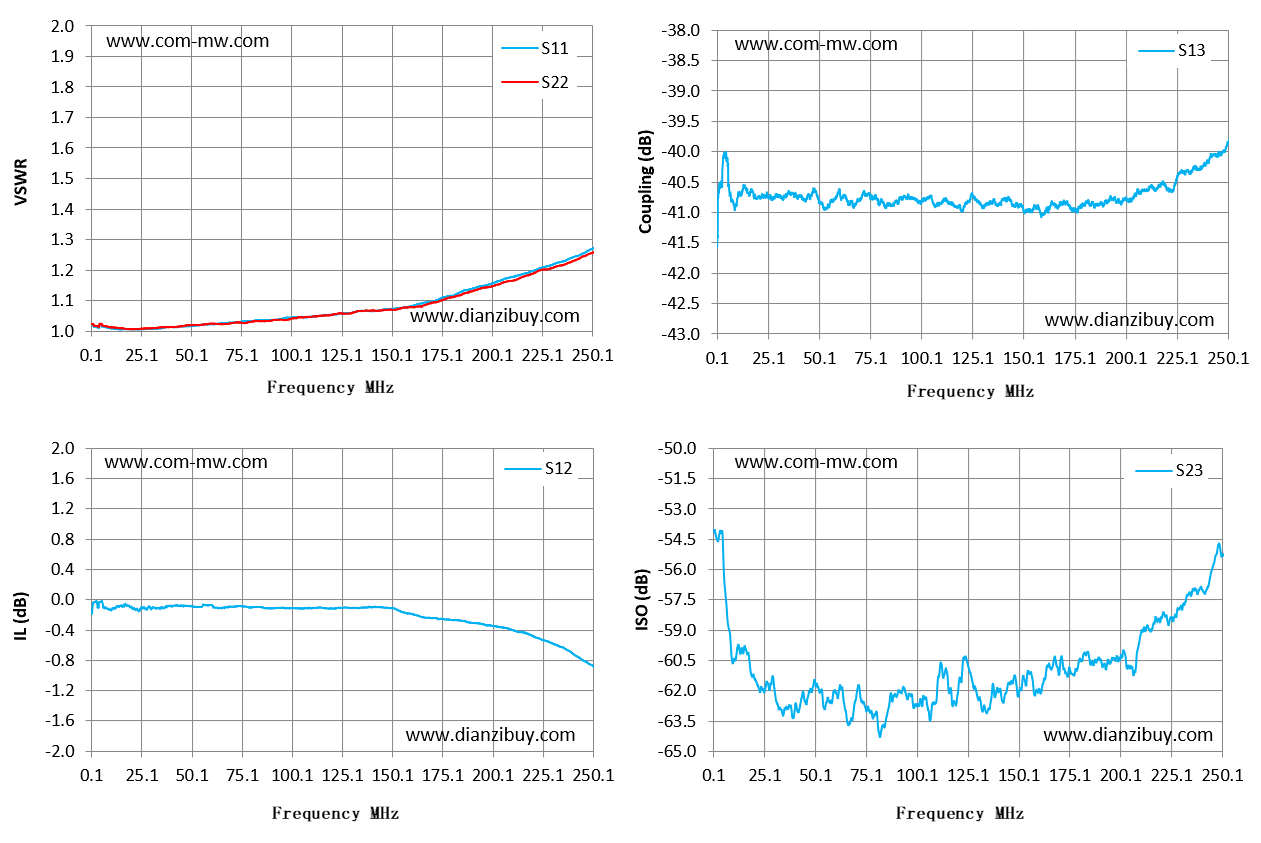

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.1 | 1.02 | 1.02 | -0.18 | -41.57 | -54.13 |
| 18 | 1.01 | 1.01 | -0.08 | -40.71 | -60.99 |
| 36 | 1.01 | 1.01 | -0.11 | -40.71 | -62.84 |
| 54 | 1.02 | 1.02 | -0.09 | -40.92 | -62.82 |
| 72 | 1.03 | 1.03 | -0.08 | -40.64 | -62.26 |
| 89 | 1.04 | 1.03 | -0.11 | -40.79 | -62.18 |
| 107 | 1.04 | 1.05 | -0.11 | -40.9 | -62.98 |
| 125 | 1.06 | 1.06 | -0.1 | -40.7 | -60.75 |
| 143 | 1.07 | 1.07 | -0.09 | -40.79 | -62.25 |
| 161 | 1.08 | 1.08 | -0.2 | -40.97 | -62.05 |
| 179 | 1.11 | 1.11 | -0.26 | -40.86 | -60.81 |
| 197 | 1.15 | 1.14 | -0.33 | -40.82 | -60.42 |
| 214 | 1.18 | 1.17 | -0.42 | -40.62 | -58.98 |
| 232 | 1.22 | 1.21 | -0.6 | -40.32 | -57.56 |
| 250 | 1.27 | 1.26 | -0.87 | -39.85 | -55.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
