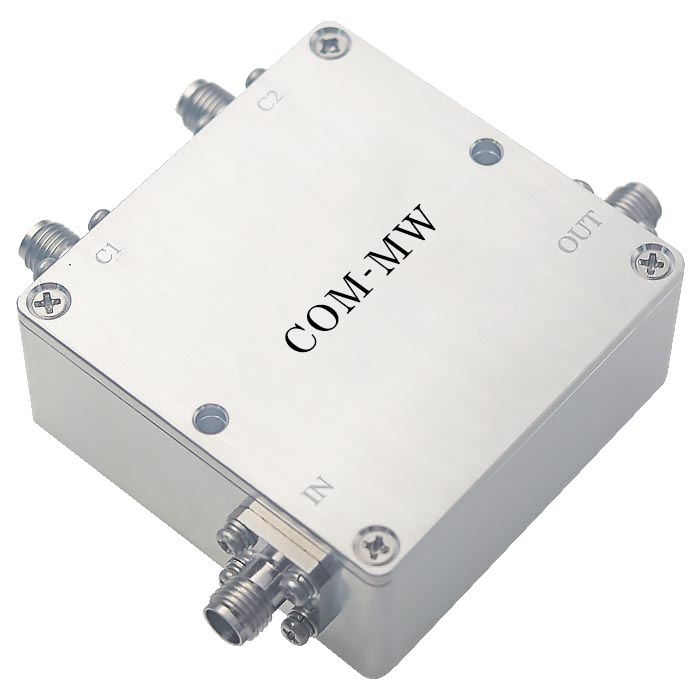

1~108MHz, 耦合度40dB, SMA, 100W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 108 | MHz |
| 插入损耗 | 0.2 | dB | ||
| 耦合度 | 38 | 40 | 42 | dB |
| 方向性 | 17@1-30MHz | dB | ||
| 方向性 | 10@30-108MHz | dB | ||
| 主线驻波比 | 1.35 | |||
| 耦合线驻波比 | 1.35 |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 100W设计保证 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

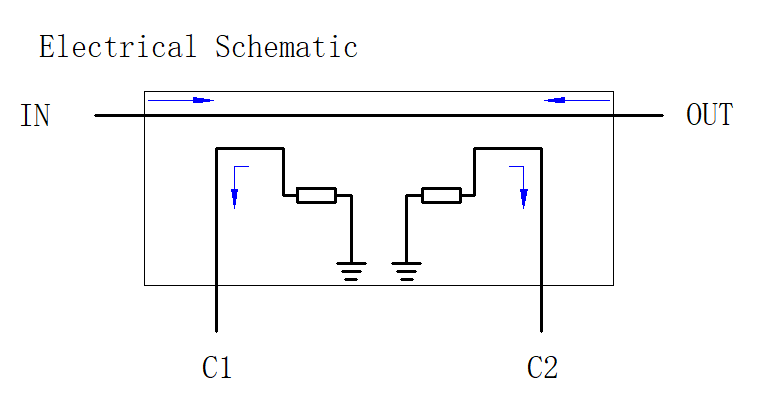

| 输入端口 | IN | OUT |
| 输出端口 | OUT | IN |
| 耦合端口 | C1 | C2 |
| 隔离端口 | C2 | C1 |

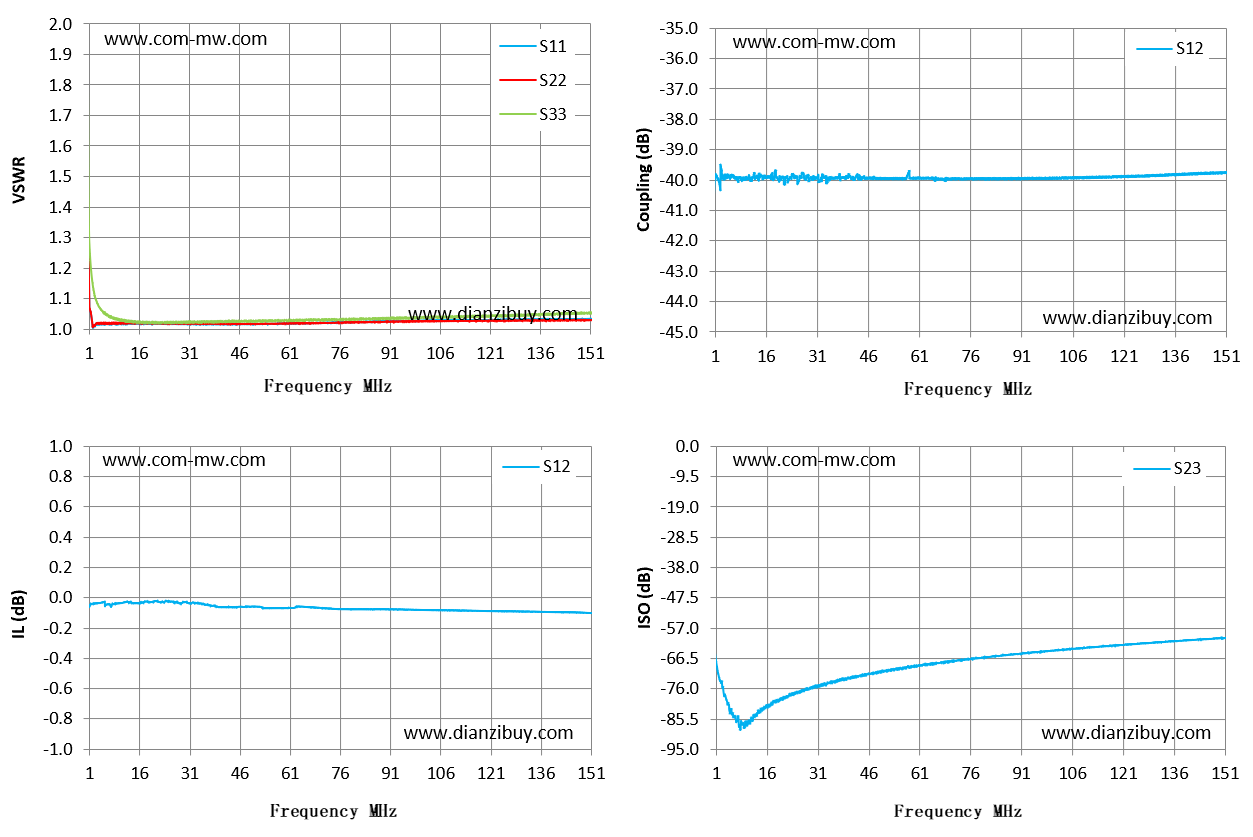

| Frequency MHz | S11 驻波 | S12 损耗 dB | S12 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|
| 1 | 1.09 | -0.06 | -39.85 | -67.75 |
| 15 | 1.02 | -0.04 | -39.9 | -82.25 |
| 28 | 1.02 | -0.04 | -39.91 | -76.02 |
| 42 | 1.02 | -0.06 | -39.95 | -72.28 |
| 55 | 1.02 | -0.07 | -39.95 | -69.67 |
| 69 | 1.02 | -0.07 | -39.95 | -67.55 |
| 82 | 1.02 | -0.08 | -39.95 | -65.9 |
| 96 | 1.03 | -0.08 | -39.94 | -64.42 |
| 110 | 1.03 | -0.09 | -39.92 | -63.11 |
| 123 | 1.03 | -0.09 | -39.88 | -62.05 |
| 137 | 1.03 | -0.1 | -39.81 | -60.96 |
| 150 | 1.03 | -0.1 | -39.76 | -60.07 |
| 164 | 1.04 | -0.12 | -39.73 | -59.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
