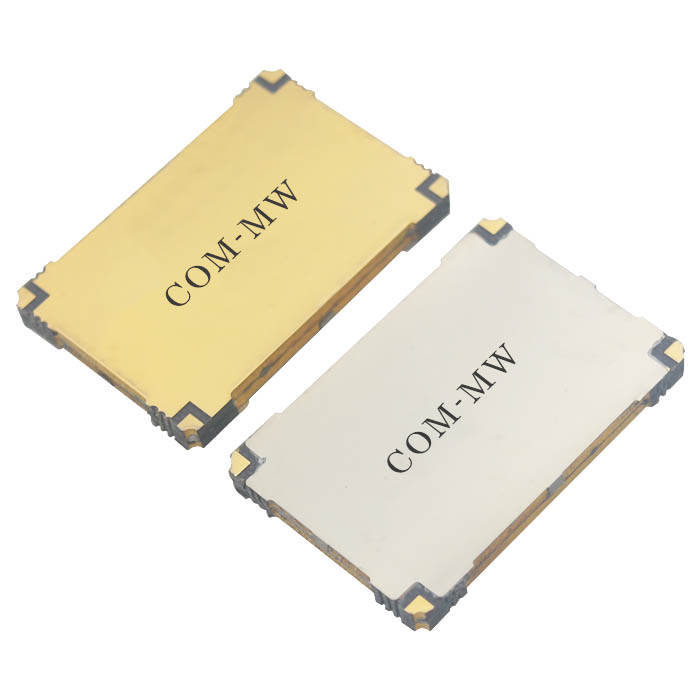

200~1000MHz, 耦合度40dB, 表面贴装, 300W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 200 | ~ | 1000 | MHz |
| 插入损耗 | 0.35 | dB | ||
| 耦合度 | 39 | 40 | 41 | dB |
| 方向性 | 20 | dB | ||
| 主线驻波比 | 1.15 | 1.25 | ||
| 耦合线驻波比 | 1.2 | 1.3 |
| 接口形式 | 表面贴装 |
| 功率容量 | 300W |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+125℃设计保证 |
| 质量等级 | 工业级 |

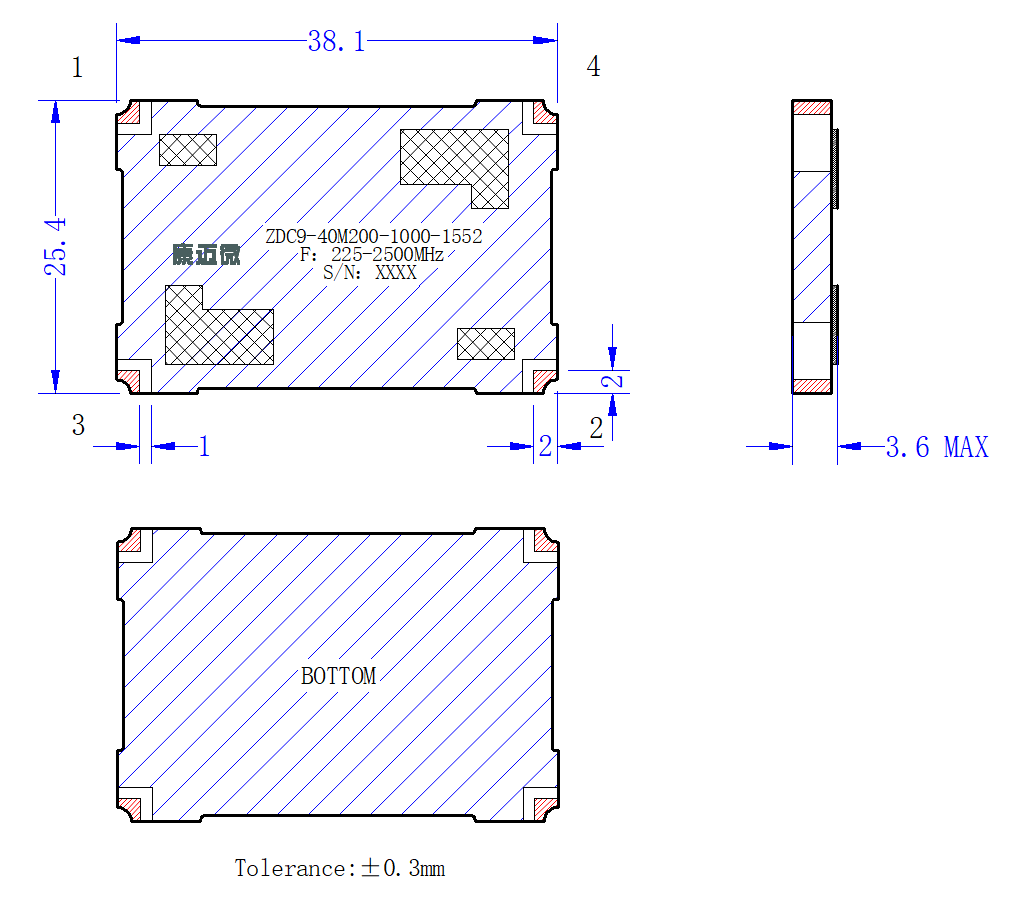

| 输入端口 | 1或2 |
| 输出端口 | 2或1 |
| 耦合端口 | 3或4 |
| 隔离端口 | 4或3 |

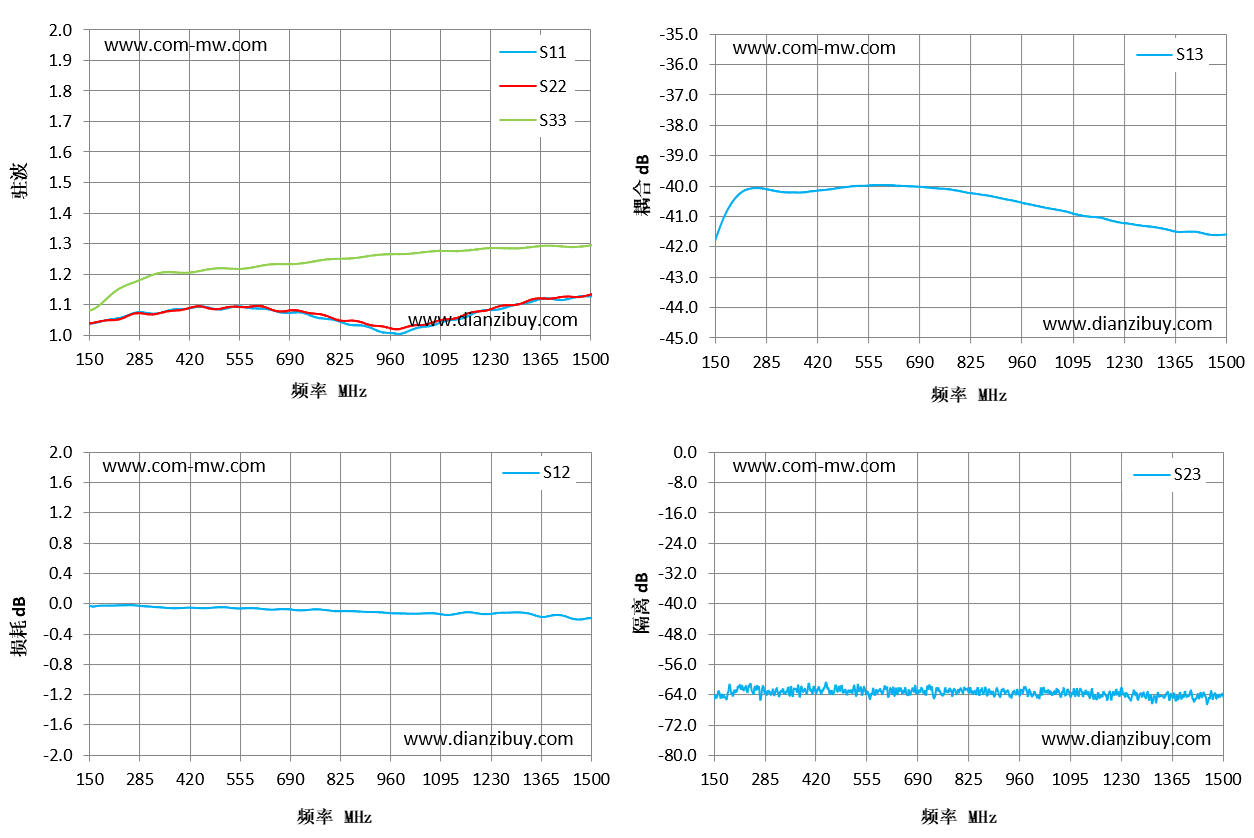

| 频率 MHz | S11 驻波 | S33 驻波 | S12 损耗 dB | S13 耦合 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 150 | 1.04 | 1.08 | -0.03 | -41.73 | -64.77 |
| 246 | 1.06 | 1.16 | -0.02 | -40.06 | -61.31 |
| 343 | 1.07 | 1.2 | -0.05 | -40.2 | -63.09 |
| 439 | 1.09 | 1.21 | -0.06 | -40.11 | -62.68 |
| 536 | 1.09 | 1.22 | -0.06 | -39.98 | -62.68 |
| 632 | 1.08 | 1.23 | -0.08 | -39.97 | -62.41 |
| 729 | 1.07 | 1.24 | -0.09 | -40.06 | -63.58 |
| 825 | 1.04 | 1.25 | -0.1 | -40.22 | -63.51 |
| 921 | 1.02 | 1.26 | -0.11 | -40.43 | -63.71 |
| 1018 | 1.02 | 1.27 | -0.13 | -40.69 | -63.14 |
| 1114 | 1.05 | 1.28 | -0.15 | -40.95 | -63.7 |
| 1211 | 1.08 | 1.28 | -0.14 | -41.17 | -63.99 |
| 1307 | 1.1 | 1.28 | -0.12 | -41.33 | -64.51 |
| 1404 | 1.12 | 1.29 | -0.15 | -41.49 | -64.47 |
| 1500 | 1.13 | 1.29 | -0.19 | -41.59 | -64.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
