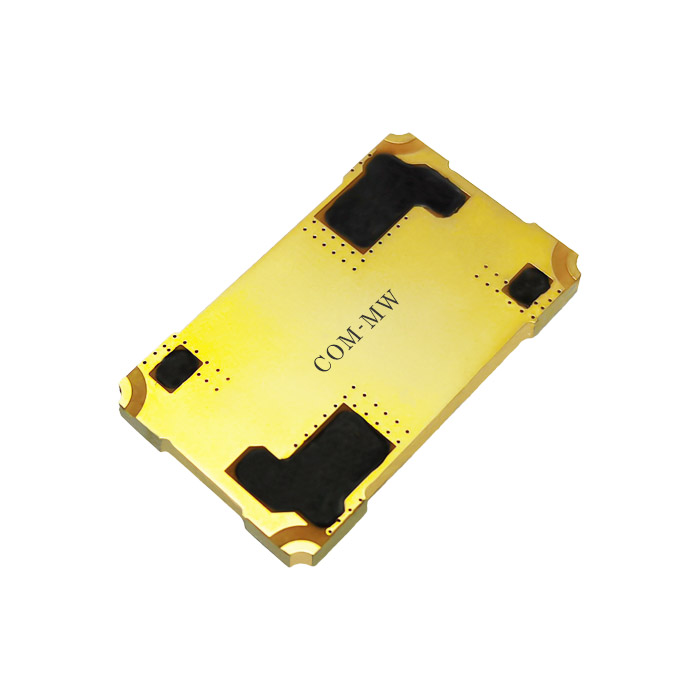

80~1000MHz, 耦合度40dB, 表面贴装, 200W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 80 | ~ | 1000 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 38.5 | 40 | 41.5 | dB |
| 方向性 | 19 | 23 | dB | |
| 主线驻波比 | 1.1 | 1.25 | ||
| 耦合线驻波比 | 1.3 | 1.5 |
| 接口形式 | 表面贴装 |
| 功率容量 | 200W@20-500MHz；150W@500-1000MHz |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

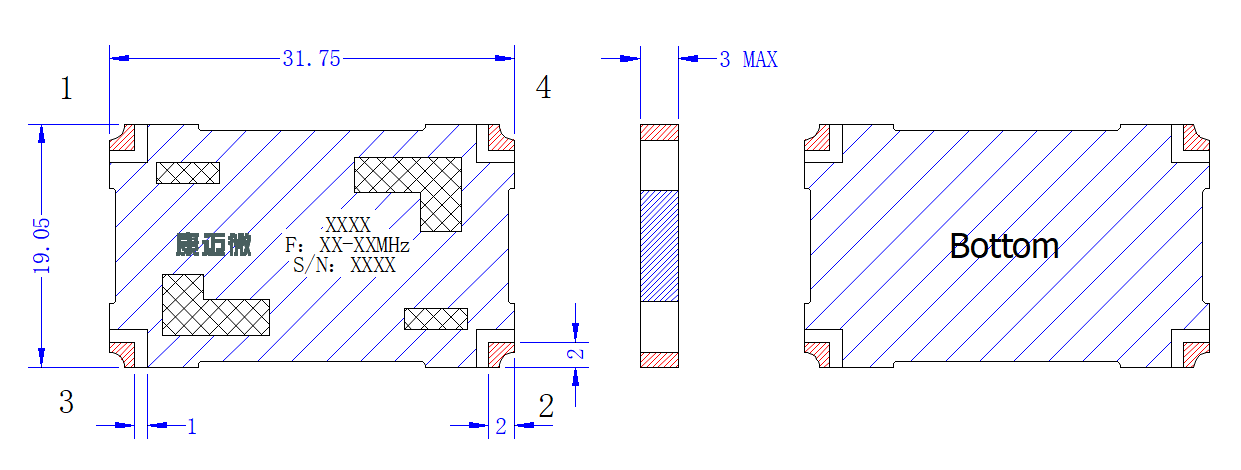

| 输入端口 | 1或2 |
| 输出端口 | 2或1 |
| 耦合端口 | 3或4 |
| 隔离端口 | 4或3 |

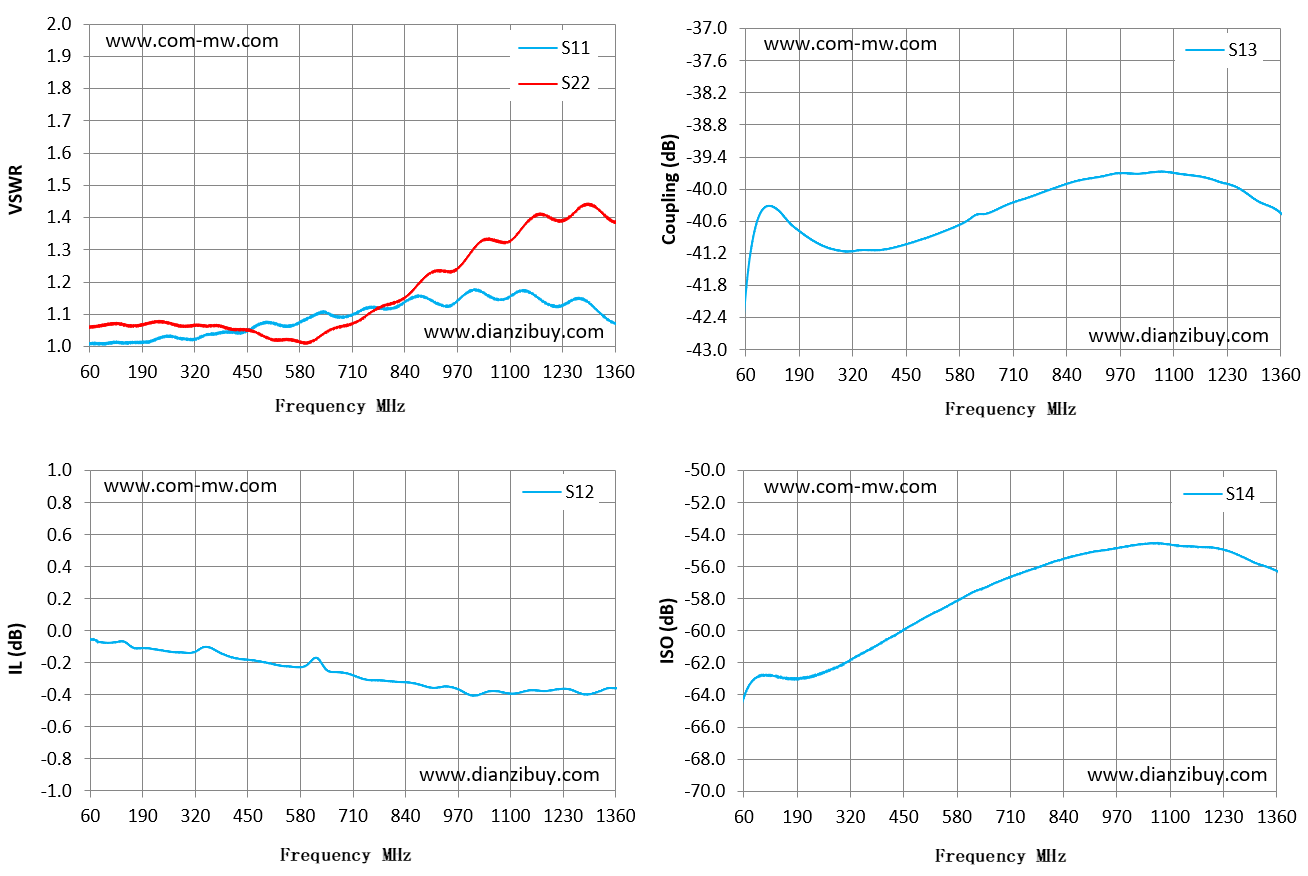

| Frequency MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
| 60 | 1.01 | 1.06 | -0.06 | -41.98 | -64.16 |
| 153 | 1.01 | 1.07 | -0.08 | -40.51 | -62.92 |
| 246 | 1.03 | 1.08 | -0.13 | -41.05 | -62.68 |
| 339 | 1.03 | 1.07 | -0.1 | -41.14 | -61.54 |
| 431 | 1.04 | 1.05 | -0.18 | -41.07 | -60.24 |
| 524 | 1.07 | 1.02 | -0.22 | -40.84 | -58.88 |
| 617 | 1.1 | 1.02 | -0.17 | -40.49 | -57.61 |
| 710 | 1.1 | 1.07 | -0.28 | -40.25 | -56.64 |
| 803 | 1.12 | 1.13 | -0.32 | -40 | -55.81 |
| 896 | 1.15 | 1.22 | -0.35 | -39.8 | -55.15 |
| 989 | 1.16 | 1.27 | -0.39 | -39.71 | -54.75 |
| 1081 | 1.15 | 1.32 | -0.39 | -39.68 | -54.56 |
| 1174 | 1.15 | 1.41 | -0.38 | -39.78 | -54.77 |
| 1267 | 1.15 | 1.42 | -0.39 | -40.03 | -55.28 |
| 1360 | 1.07 | 1.39 | -0.36 | -40.45 | -56.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
