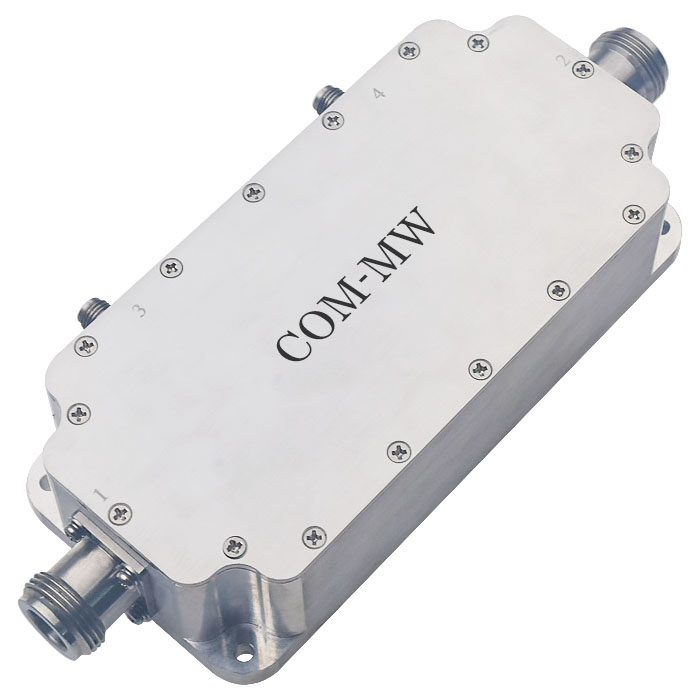

30~520MHz, 耦合度50dB, N -K, 1000W
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 520 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 耦合度 | 48.5 | 50 | 51.5 | dB |
| 方向性 | 16 | 20 | dB | |
| 主线驻波比 | 1.2 | |||
| 耦合线驻波比 | 1.4 |
| 接口形式 | N -K；耦合端口SMA-K |
| 阻抗 | 50Ω |
| 表面 | 白色 |
| 功率容量 | 1000W设计保证 |
| 外壳材料 | 铝6061 |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |
| 输入端口 | 1 | 2 |
| 输出端口 | 2 | 1 |
| 耦合端口 | 3 | 4 |
| 隔离端口 | 4 | 3 |

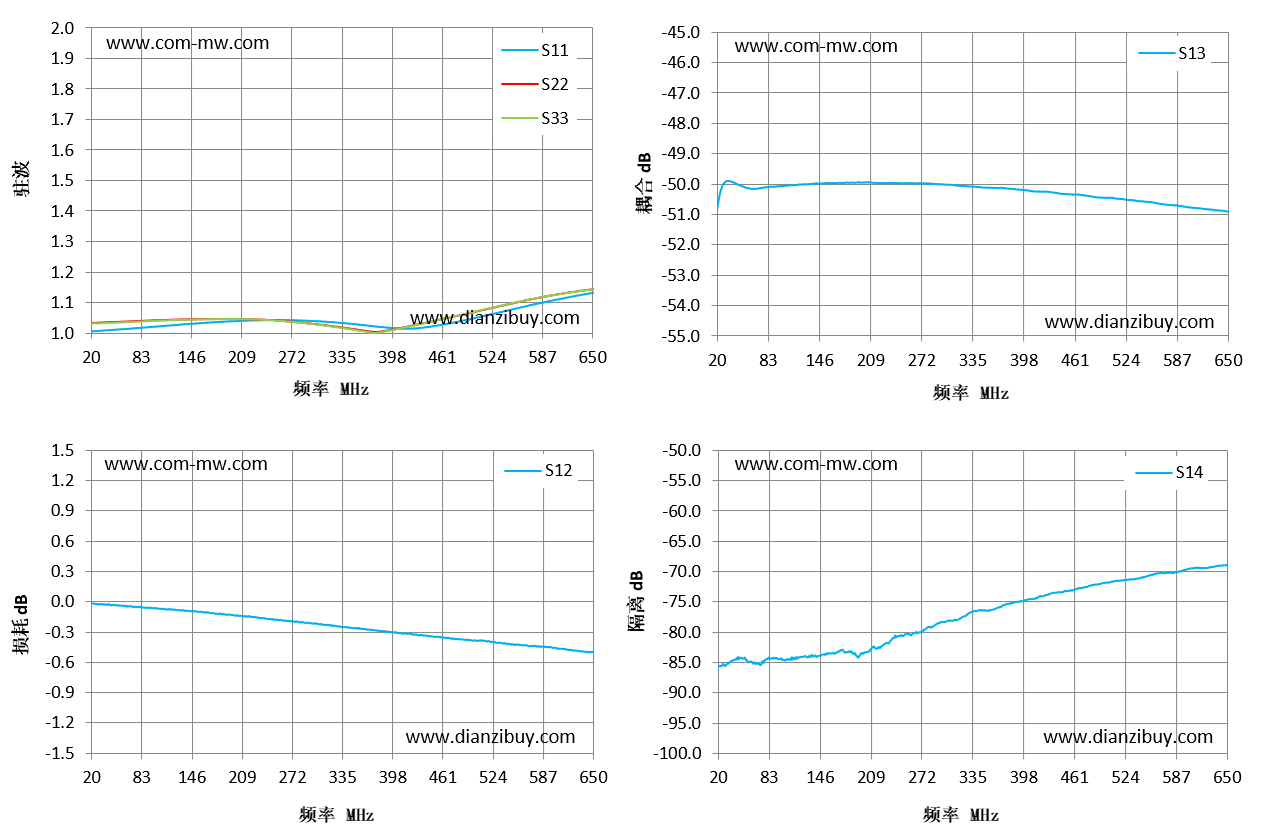

| 频率 MHz | S11 驻波 | S12 损耗 dB | S13 耦合 dB | S14 隔离 dB |
|---|---|---|---|---|
| 20 | 1.01 | -0.02 | -51.02 | -85.9 |
| 65 | 1.01 | -0.05 | -50.17 | -85.13 |
| 110 | 1.02 | -0.07 | -50.05 | -84.5 |
| 155 | 1.03 | -0.1 | -49.98 | -83.55 |
| 200 | 1.04 | -0.13 | -49.96 | -83.53 |
| 245 | 1.04 | -0.17 | -49.98 | -80.68 |
| 290 | 1.04 | -0.21 | -50.01 | -78.77 |
| 335 | 1.03 | -0.25 | -50.09 | -76.62 |
| 380 | 1.02 | -0.29 | -50.16 | -75.27 |
| 425 | 1.02 | -0.32 | -50.26 | -73.96 |
| 470 | 1.03 | -0.36 | -50.37 | -72.71 |
| 515 | 1.06 | -0.39 | -50.49 | -71.45 |
| 560 | 1.08 | -0.43 | -50.62 | -70.4 |
| 605 | 1.11 | -0.46 | -50.78 | -69.49 |
| 650 | 1.13 | -0.5 | -50.91 | -68.89 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
