通带频率8.5~18GHz, DC-7.5GHz≥50dB, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | 8.5 | ~ | 18 | GHz |
| 通带损耗 | / | / | 2 | dB | ||
| 带外抑制 | DC-7.5 | GHz≥ | 50 | dB | ||
| 通带驻波 | / | / | 1.8 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 功率容量 | 20W设计保证 |
| 工作温度 | -40~+85℃设计保证 |

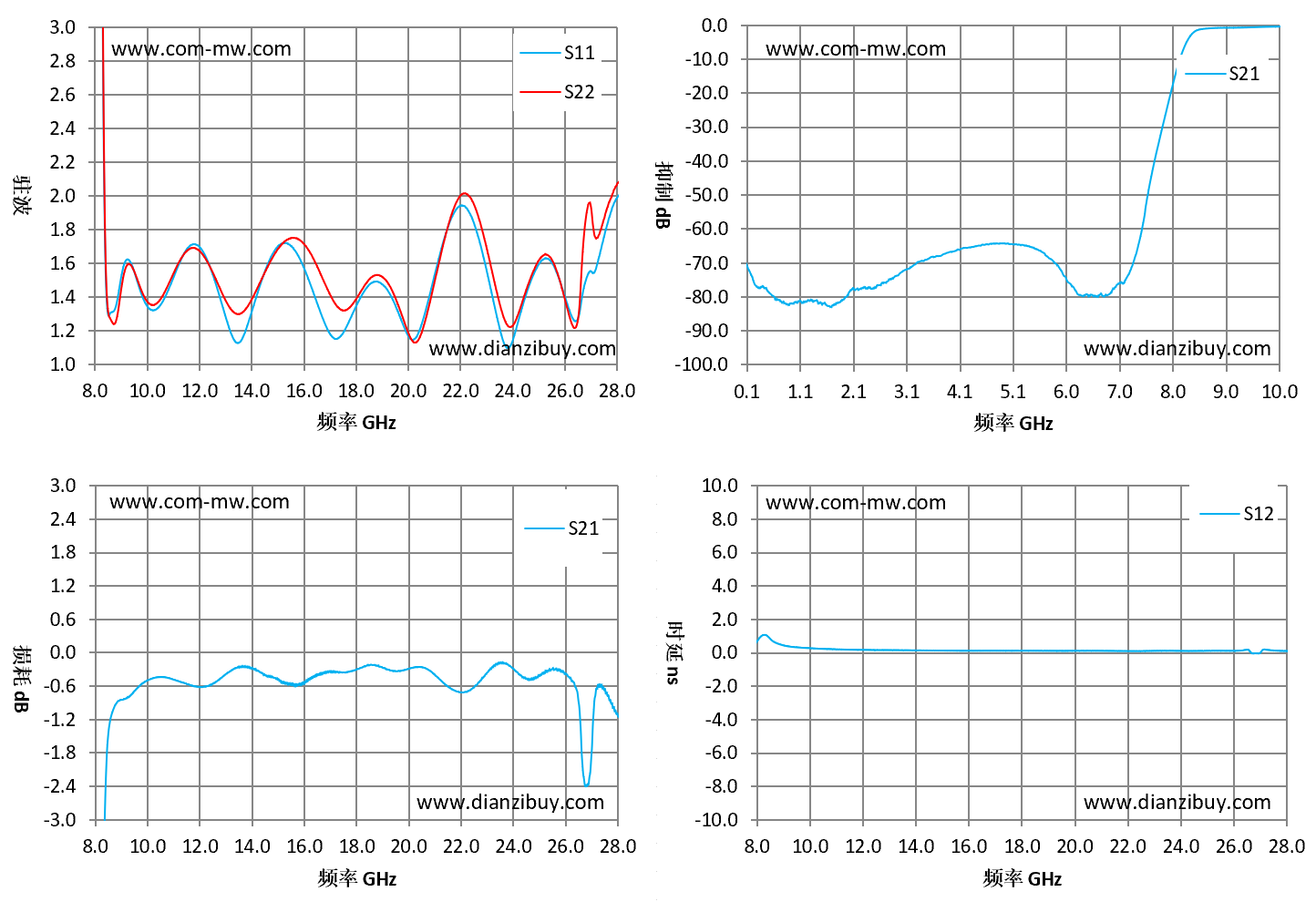

| 频率 GHz | S11 驻波 | S22 驻波 | S21 损耗 dB | S12 时延 ns |
| 8 | 21.61 | 23.21 | -18.31 | 0.68 |
| 9.43 | 1.59 | 1.58 | -0.71 | 0.36 |
| 10.86 | 1.46 | 1.49 | -0.45 | 0.23 |
| 12.29 | 1.63 | 1.62 | -0.59 | 0.19 |
| 13.71 | 1.17 | 1.31 | -0.24 | 0.17 |
| 15.14 | 1.72 | 1.71 | -0.51 | 0.16 |
| 16.57 | 1.34 | 1.56 | -0.38 | 0.14 |
| 18 | 1.34 | 1.38 | -0.29 | 0.14 |
| 19.43 | 1.38 | 1.42 | -0.32 | 0.13 |
| 20.86 | 1.43 | 1.38 | -0.33 | 0.14 |
| 22.29 | 1.92 | 2.01 | -0.68 | 0.12 |
| 23.71 | 1.11 | 1.26 | -0.19 | 0.13 |
| 25.14 | 1.62 | 1.64 | -0.37 | 0.14 |
| 26.57 | 1.31 | 1.35 | -1.29 | 0.17 |
| 28 | 1.99 | 2.07 | -1.12 | 0.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
