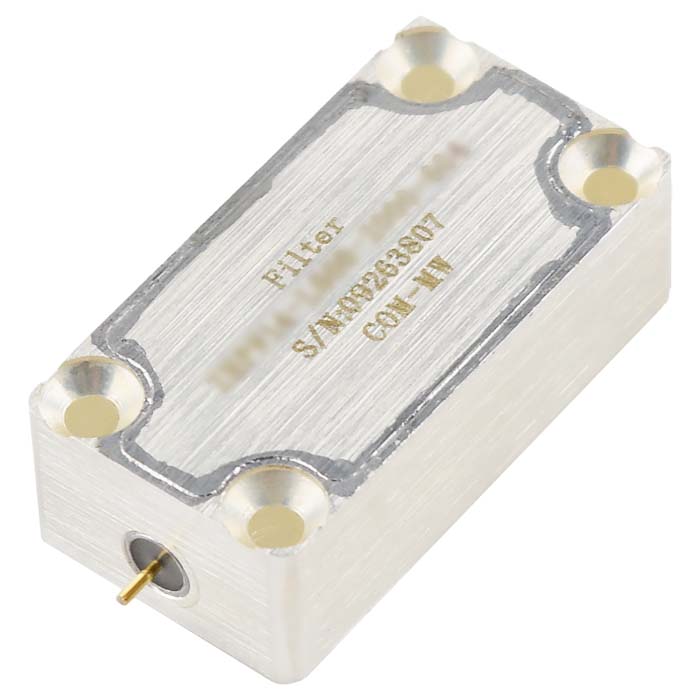

通带频率 600~2000MHz, 10-500MHz≥40dBc, dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 | ||
| 通带频率 | 600 | ~ | 2000 | MHz | ||
| 通带损耗 | 1.0 | dB | ||||
| 通带驻波 | 1.50 | |||||
| 带外抑制 | 10-500 | MHz≥ | 40 | dBc |
| 接口形式 | 微带圆针0.5mm |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 产品外壳材料 | 铝6061 |
| 带内波动 | ≤0.8dB |
| 相位一致性 | ±3° |
| 工作温度 | -40~+70℃ |
| 其它 | 1、全国产化；2、输入输出端口隔值。 |

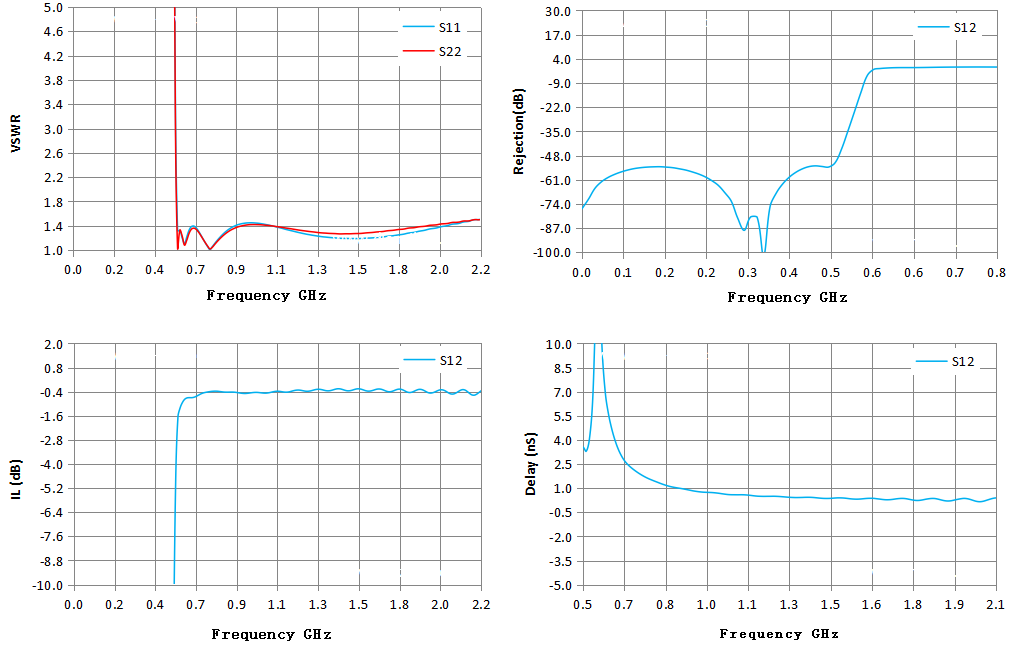

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 10485.27 | 1574.25 | -76.52 | -76.52 | 25.03 |
| 0.16 | 12629.67 | 529.25 | -53.99 | -53.99 | 0.75 |
| 0.31 | 208.54 | 406.49 | -81.57 | -81.57 | -0.53 |
| 0.47 | 49.53 | 71.26 | -53.85 | -53.85 | 1.54 |
| 0.63 | 1.33 | 1.28 | -0.70 | -0.70 | 3.95 |
| 0.79 | 1.20 | 1.18 | -0.39 | -0.39 | 1.38 |
| 0.94 | 1.45 | 1.41 | -0.48 | -0.48 | 0.80 |
| 1.10 | 1.39 | 1.39 | -0.39 | -0.39 | 0.59 |
| 1.26 | 1.27 | 1.31 | -0.38 | -0.38 | 0.49 |
| 1.41 | 1.20 | 1.27 | -0.31 | -0.31 | 0.41 |
| 1.57 | 1.19 | 1.28 | -0.31 | -0.31 | 0.32 |
| 1.73 | 1.23 | 1.32 | -0.37 | -0.37 | 0.36 |
| 1.89 | 1.32 | 1.39 | -0.33 | -0.33 | 0.27 |
| 2.04 | 1.42 | 1.45 | -0.52 | -0.52 | 0.16 |
| 2.20 | 1.50 | 1.50 | -0.44 | -0.44 | 0.27 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
| 3 | 接地良好，请保持安装面平整接地良好。 |
提供技术要求，工程师 1 个工作日内响应。
