通带频率DC~3000MHz, 3400MHz≥40dBc, 3.6-6.0GHz≥50dBc, 微带圆针
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 频率 | / | 最小 | 典型 | 最大 | 单位 |
| 通带频率 | / | / | DC | ~ | 3000 | MHz |
| 通带损耗 | / | / | 0.8 | dB | ||
| 带外抑制 | 3400 | MHz≥ | 40 | dBc | ||
| 带外抑制 | 3.6-6.0 | GHz≥ | 50 | dBc | ||
| 通带驻波 | / | / | 1.5 |
| 接口形式 | SMA-F可拆0.8mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 镀银 |
| 功率容量 | 50W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -20~+60℃设计保证 |
| 存储温度 | -30~+70℃设计保证 |

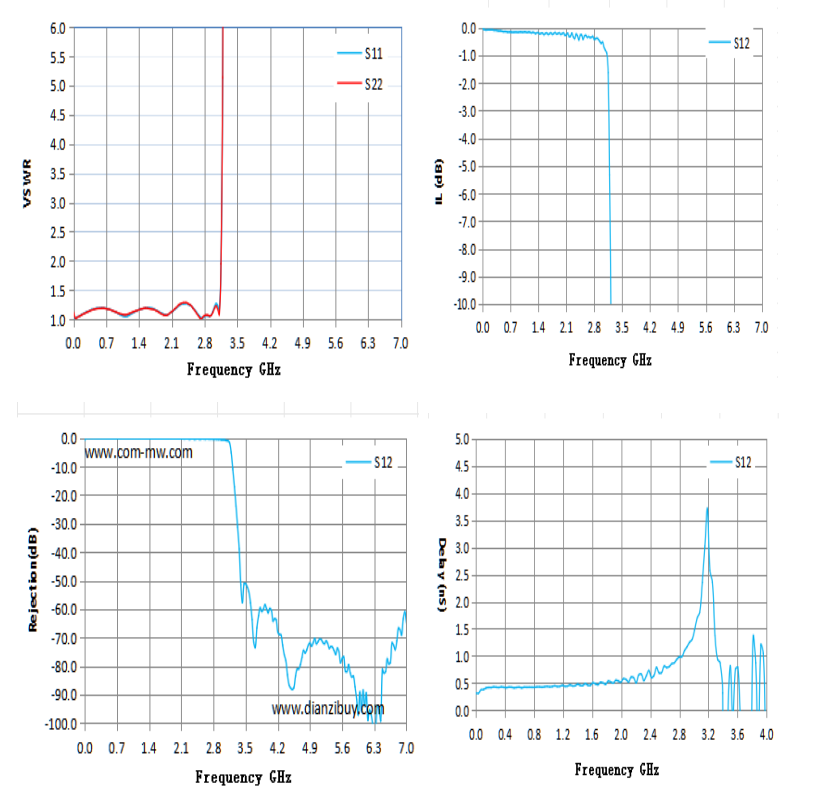

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 抑制 dB | S12 时延 ns |
| 0.01 | 1.02 | 1.12 | -0.03 | -0.67 | 0.31 |
| 0.5 | 1.18 | 1.18 | -0.12 | -0.14 | 0.42 |
| 1 | 1.07 | 1.08 | -0.161 | -0.16 | 0.43 |
| 1.5 | 1.18 | 1.18 | -0.19 | -0.19 | 0.49 |
| 2 | 1.07 | 1.06 | -0.18 | -0.21 | 0.51 |
| 2.5 | 1.22 | 1.22 | -0.41 | -0.39 | 0.68 |
| 3 | 1.21 | 1.18 | -0.51 | -0.56 | 1.48 |
| 3.5 | 73.75 | 51.54 | -51.21 | -51.1 | 0.81 |
| 4 | 645.05 | 167.76 | -61.24 | -61.32 | -0.42 |
| 4.5 | 144.86 | 83.7 | -85 | -88.22 | 2.39 |
| 5 | 47.22 | 37.05 | -70.32 | -70.32 | 1.24 |
| 5.5 | 28.32 | 30.42 | -74.06 | -73.72 | 0.47 |
| 6 | 29.01 | 28.35 | -92.99 | -95.78 | -5.11 |
| 6.5 | 26.69 | 26.54 | -84.32 | -82.47 | -2.34 |
| 7 | 25.64 | 25.11 | -65.43 | -64.94 | -0.86 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
