产品
电缆组件
DC~1GHz,半柔,275mm,SMA-M or J 90°弯头,SMA-M or J 90°弯头
- DCA8H-RSMM275RSMM-U42-16892
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 1 | GHz | |
| 插入损耗 | 0.7 | dB | |||
| 驻波 | 1.2 | 1.3 |
其它参数
| 电缆类别 | 半柔 |
| 长度 | 275mm |
| 接口一 | SMA-M or J 90°弯头 |
| 接口二 | SMA-M or J 90°弯头 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 存储温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| ROHS | 符合 |

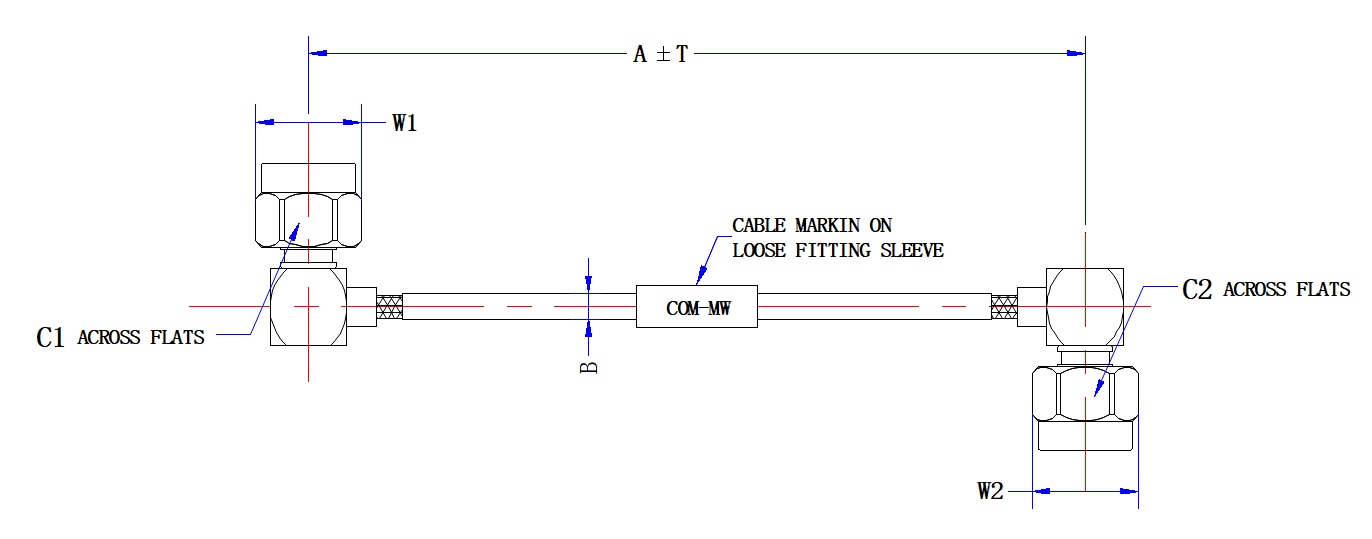

外形结构图
外形尺寸（mm）
| A | 275 | mm | C1 | 8 | mm |
| B | 2.2 | mm | C2 | 8 | mm |
| T | 4 | mm | W1 | 8.9 | mm |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 0.01 | 1.01 | 1.02 | -0.03 |
| 1.14 | 1.04 | 1.04 | -0.25 |
| 2.29 | 1.01 | 1.01 | -0.34 |
| 3.43 | 1.03 | 1.03 | -0.41 |
| 4.57 | 1.01 | 1.02 | -0.46 |
| 5.71 | 1.01 | 1.01 | -0.50 |
| 6.86 | 1.08 | 1.09 | -0.55 |
| 8.00 | 1.13 | 1.14 | -0.58 |
| 9.14 | 1.11 | 1.10 | -0.60 |
| 10.29 | 1.08 | 1.07 | -0.61 |
| 11.43 | 1.03 | 1.03 | -0.66 |
| 12.57 | 1.13 | 1.14 | -0.71 |
| 13.71 | 1.23 | 1.21 | -0.75 |
| 14.86 | 1.11 | 1.11 | -0.76 |
| 16.00 | 1.11 | 1.06 | -0.82 |

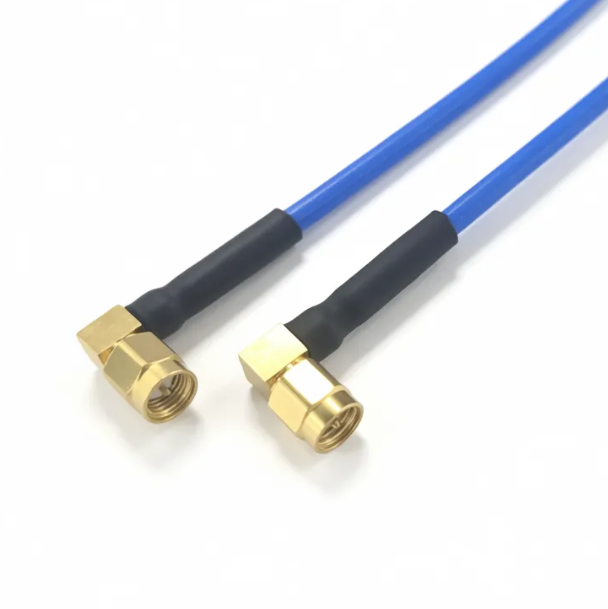

参考实物图

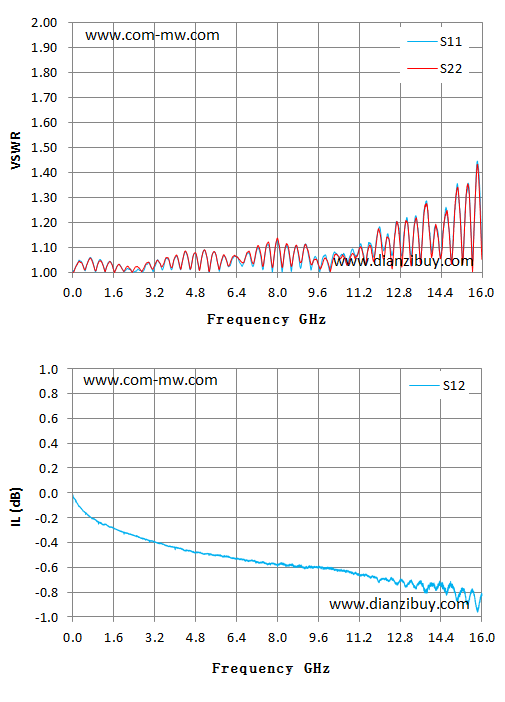

典型测试曲线图
注意事项
| 静态转弯半径 | 11mm |
| 动态转为半径 | 22mm |
