电桥
617~4000MHz, 300W, 90°电桥, N
- ZHC9-617-4000-2842
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
Wideband, support 2G/3G/4G/5G
Low PIM, Low VSWR
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 617 | ~ | 4000 | MHz |
| 插入损耗 | 3.8 | dB | ||
| 隔离度 | 20 | 23 | dB | |
| 驻波比 | 1.25 | 1.3 | ||
| 幅度平衡 | ±0.8 | dB | ||
| 相位平衡 | 5 | ° |
其它参数
| 功率容量 | 300W设计保证 |
| 相位 | 90°电桥 |
| 阻抗 | 50Ω |
| 接口形式 | N -F外壳镀铜锡锌 |
| 接口材质 | 内导体 镀银 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+65℃设计保证 |
| 质量等级 | 工业级 |
| 三阶互调 | ≤-150dBc@43dBm |
| 防水等级 | IP65 |

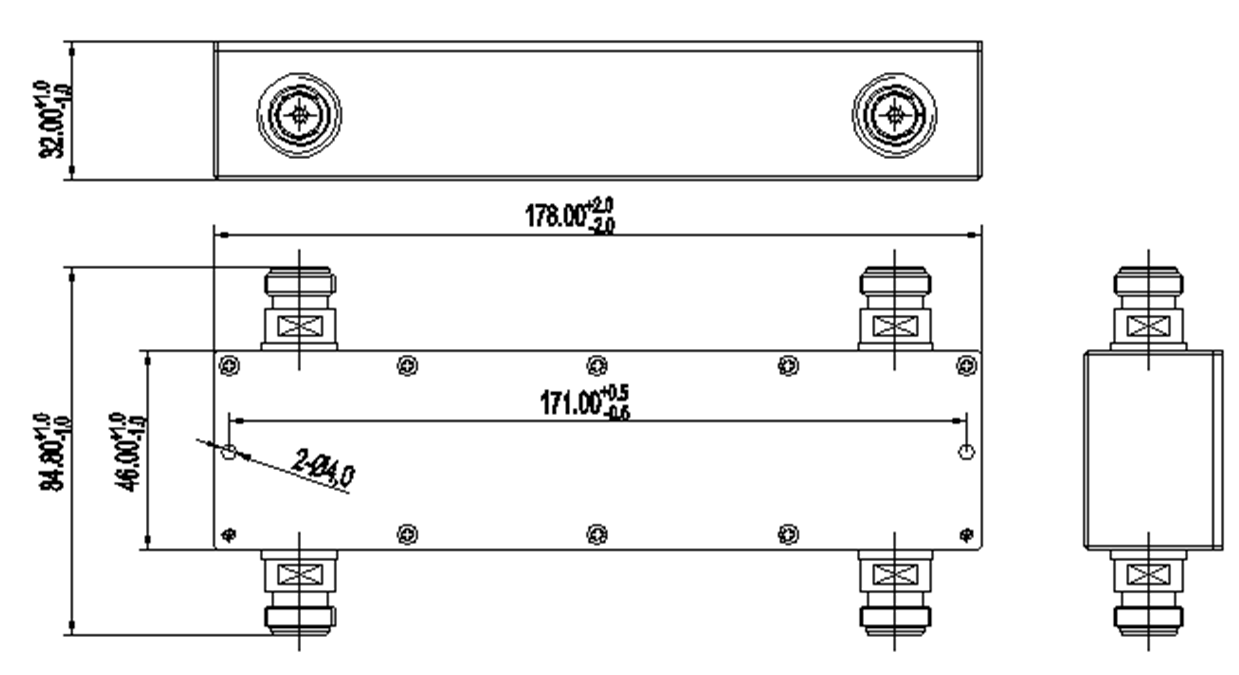

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
