产品
功率放大器
6400~7500MHz,增益 12dBm,P-1dB功率 30dBm,N
- DPA8-6400-7500-3640
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6400 | ~ | 7500 | MHz |
| 增益 | 12 | dBm | ||
| P-1dB功率 | 30 | 32 | dBm | |
| 增益平坦度 | ±1 | dB | ||
| 输入驻波比 | 2 | |||
| 输出驻波比 | 2.5 | |||
| 最大输入功率 | 27 | dBm | ||
| OIP3 | 36 | dBm |
其它参数
| 接口形式 | N -JK |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作电压 | +9-28V |
| 功耗 | 15W |
| 工作温度 | -40~+60℃设计保证 |
| 其它 | LEMO 两芯供电 |
指示灯定义
| 状态 | 定义 | 备注 |
| 绿灯 | 供电及输出功率正常 | / |
| 红灯 | 供电/输出功率异常 | / |
典型测试数据
| Frequency | S11 | S22 | GAIN | P-1 | PSAT |
| GHz | VSWR | VSWR | dB | dBm | dBm |
| 6000 | 1.23 | 1.44 | 13.45 | 31.6 | 32 |
| 6143 | 1.22 | 1.31 | 13.8 | 32 | 32.2 |
| 6286 | 1.2 | 1.15 | 14.11 | 31.8 | 32 |
| 3429 | 1.2 | 1.02 | 14.31 | 32 | 32.3 |
| 6571 | 1.21 | 1.17 | 14.41 | 31.8 | 32.6 |
| 6714 | 1.23 | 1.35 | 14.43 | 31.9 | 32.7 |
| 6857 | 1.25 | 1.52 | 14.46 | 32 | 33.4 |
| 7000 | 1.27 | 1.67 | 14.35 | 32 | 33.3 |
| 7143 | 1.28 | 1.81 | 14.09 | 31.8 | 33.8 |
| 7286 | 1.3 | 1.93 | 14.24 | 31.9 | 33.5 |
| 7429 | 1.31 | 2.0 | 14.15 | 31.2 | 32.9 |
| 7571 | 1.32 | 2.07 | 13.87 | 31.4 | 33 |
| 77.14 | 1.32 | 2.1 | 13.92 | 31.4 | 32.6 |
| 7857 | 1.31 | 2.06 | 13.88 | 32 | 32.7 |
| 8000 | 1.3 | 1.99 | 14 | 31.8 | 32.8 |

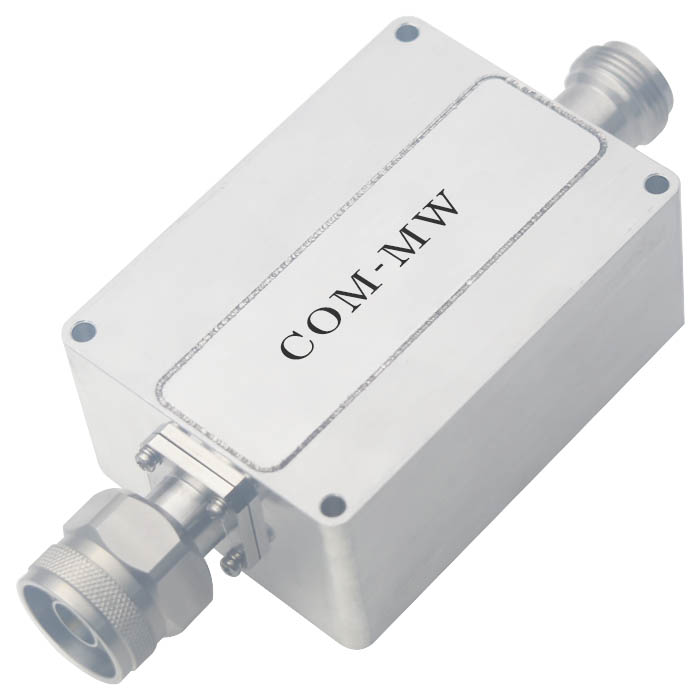

参考实物图

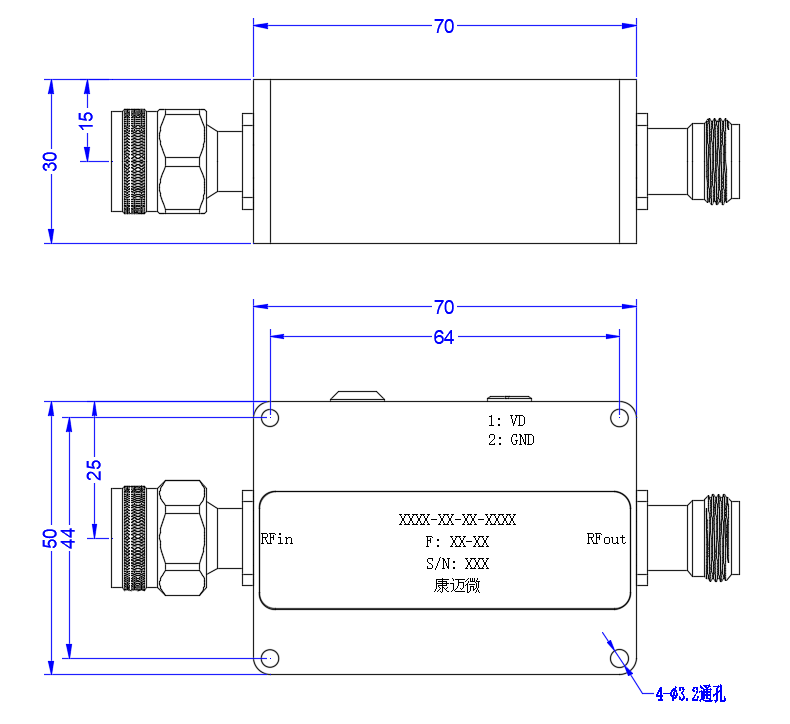

外形结构图

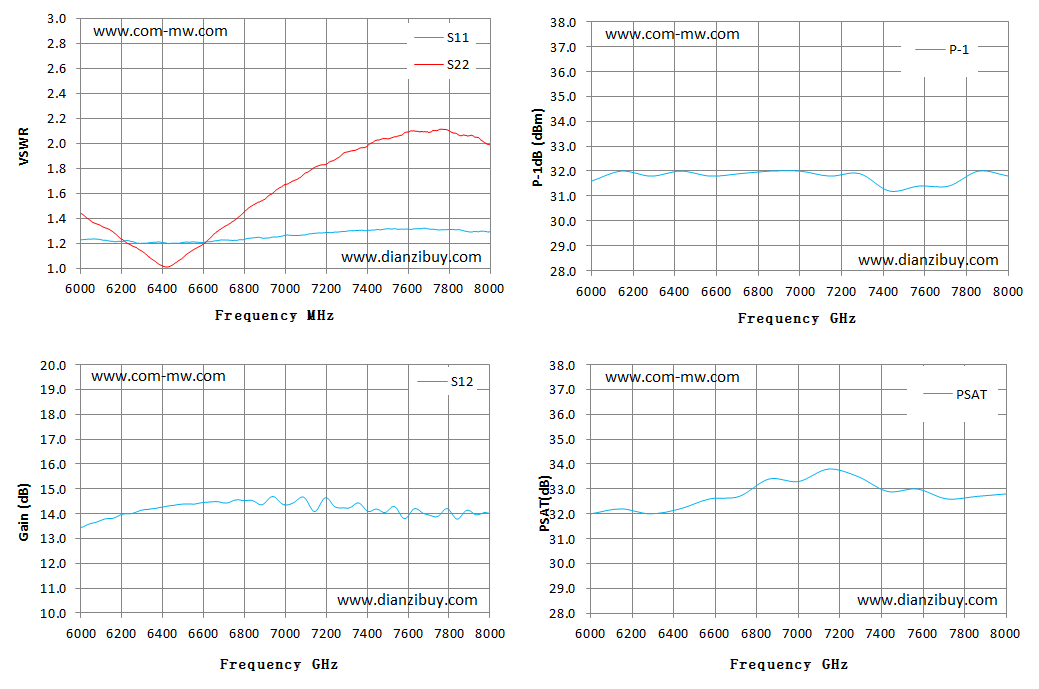

典型测试曲线图
注意事项
存储在湿度小于25%的环境，注意防尘防静电； 请注意产品的功耗，设计时考虑放大器散热问题；产品整体温度大于125℃的情况下，请在订货前与我们协商；清洗产品表面，请勿将产品浸泡清洗液中清洗。
