电缆组件
DC~8GHz,电缆组件,长度150m,N-J,N-J
- DCA8-NM150000NM10.2-3884
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 指标名称 | 频率(GHz) | Min | Typical | Max | 单位 |
| 频率范围 | DC | ~ | 8 | GHz | |
| 插入损耗 | 0.1GHz | 6.2 | dB | ||
| 插入损耗 | 1GHz | 22.6 | dB | ||
| 插入损耗 | 3GHz | 42.3 | dB | ||
| 插入损耗 | 8GHz | 65 | dB | ||
| 驻波 | DC-1GHz | 1.15 | |||
| 驻波 | DC-8GHz | 1.35 |
其它参数
| 电缆类别 | 电缆组件 |
| 长度 | 150m |
| 接口一 | N-J铜镀镍 |
| 接口二 | N-J铜镀镍 |
| 阻抗 | 50Ω |
| 工作温度 | -45~+85℃设计保证 |
| 质量等级 | 工业级 |

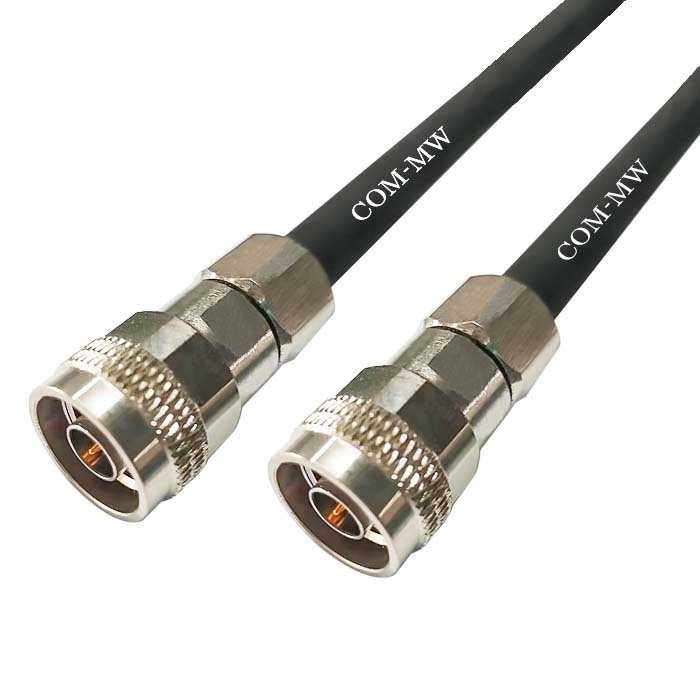

参考实物图

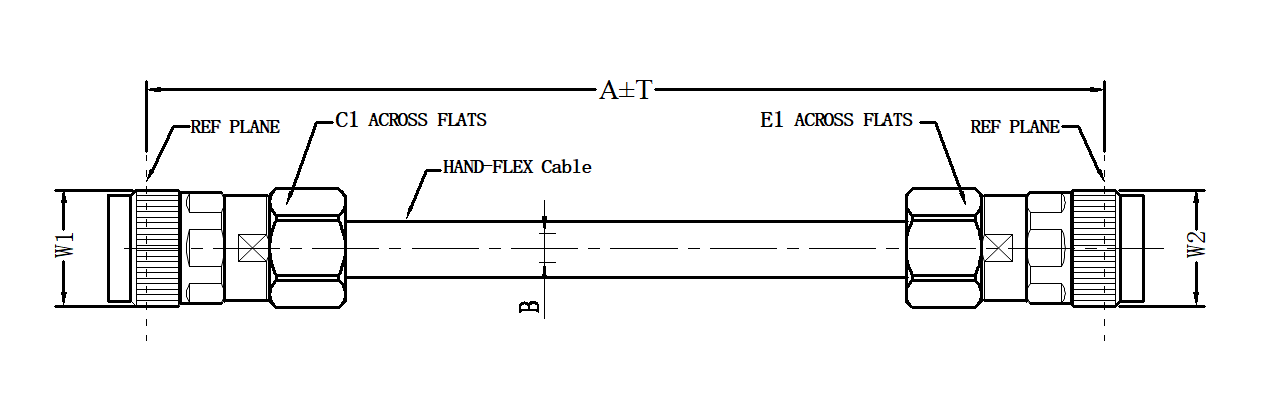

外形结构图
外形尺寸（mm）
| A | 150 | m | C1 | 20 | mm |
| B | 10.2 | mm | E1 | 20 | mm |
| T | 200 | mm | W1 | 18 | mm |
| W2 | 18 | mm |

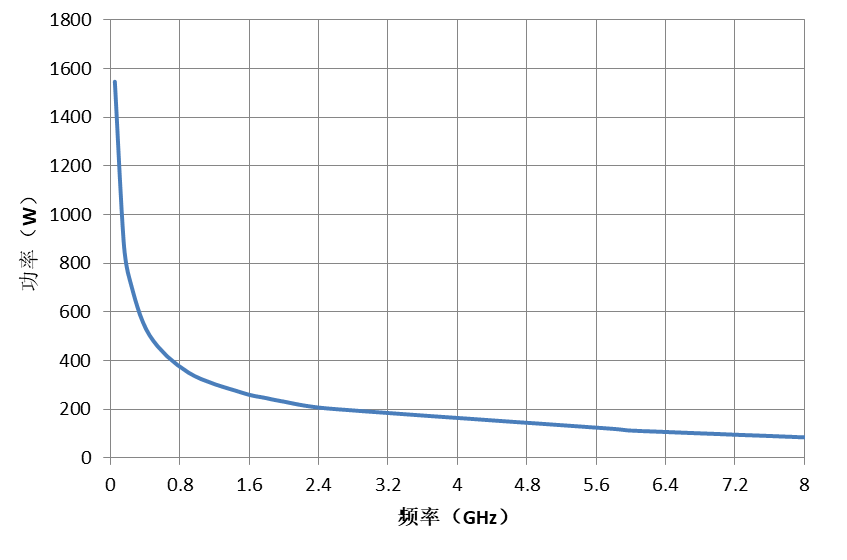

典型功率曲线图
注意事项
| 1 | 建议安装半径大于80mm |
