产品
开关
24~24.5GHz,单刀四掷 ,吸收式,3μs,2.92
- DSW8-4R24-24.5G-3602
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
产品特点
大功率
技术要求
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 24 | ~ | 24.5 | GHz |
| 插入损耗 | 3.5 | dB | ||
| 隔离度 | 30 | dB | ||
| 驻波比 | 1.6 |
其它参数
| 开关路数 | 单刀四掷 |
| 开关特性 | 电子吸收式开关 |
| 开关时间 | 3μs |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 功率容量 | 1W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±3.3V |
| 工作电流 | 10mA单路 |
| 工作温度 | -40~+85℃设计保证 |
真值表（1=3.3V,0=0V）
| EN | LS | V1 | V2 | |
| J0-J1 | 1 | 1 | 0 | 0 |
| J0-J2 | 1 | 1 | 1 | 0 |
| J0-J3 | 1 | 1 | 0 | 1 |
| J0-J4 | 1 | 1 | 1 | 1 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1,J2,J3,J4 |
典型测试数据
| Frequency GHz | S11 驻波 | S01 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 18 | 1.43 | -2.65 | 7.63 | -35.56 |
| 20.57 | 1.18 | -2.74 | 8.78 | -34.01 |
| 23.14 | 1.16 | -2.57 | 9.37 | -35.8 |
| 25.71 | 1.21 | -2.79 | 9.57 | -34.66 |
| 26.57 | 1.61 | -2.99 | 8.74 | -33.67 |
| 27.43 | 1.37 | -3.05 | 9.79 | -34.21 |
| 28.29 | 1.66 | -3.28 | 10.27 | -33.7 |
| 29.14 | 1.58 | -3.27 | 8.81 | -33.8 |
| 30 | 1.46 | -3.22 | 7.35 | -34.05 |

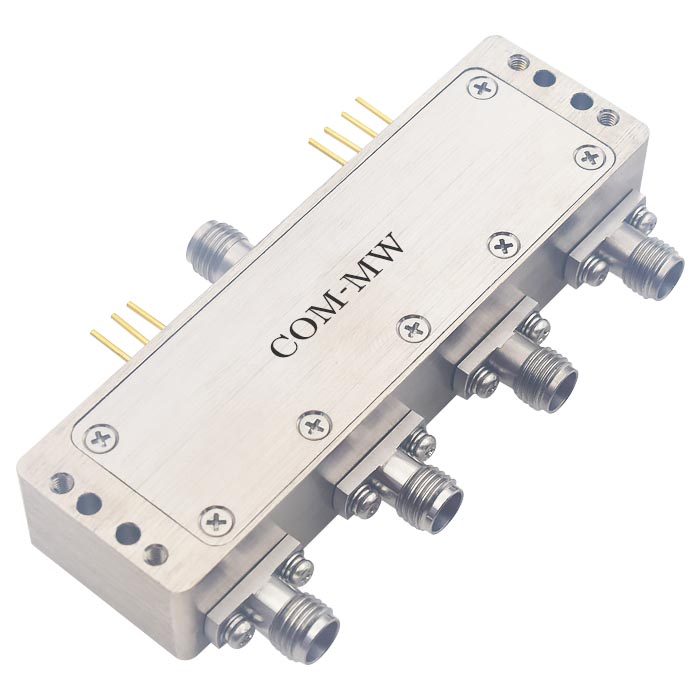

参考实物图

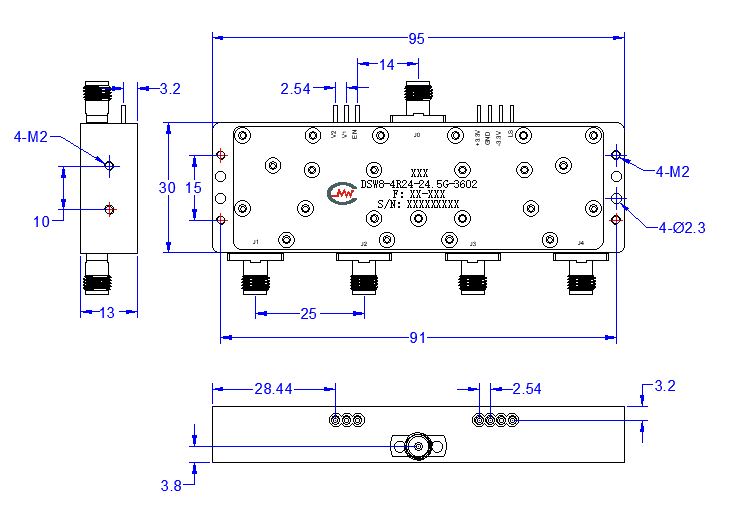

外形结构图（mm）

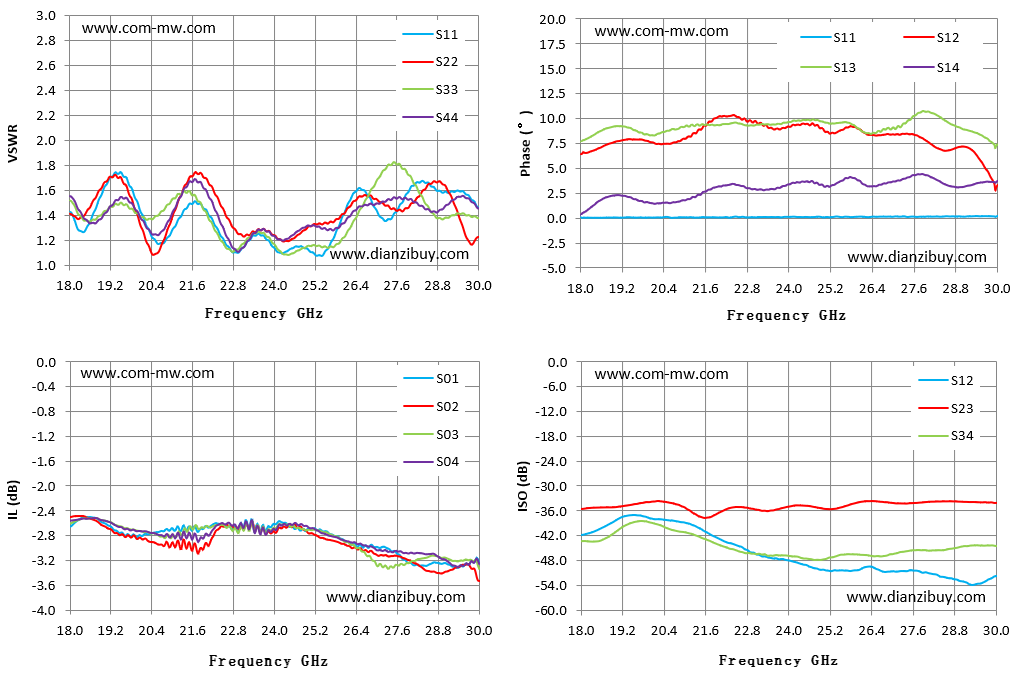

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
