产品
变频模块
LNB射频频率 19.15~21.2GHz,输出频率 950~2000MHz,输出频率 950~2000MHz,波导口 FBM180
- DFC8-19.15-21.2G-9514
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| LNB射频频率 | 19.15 | ~ | 21.2 | GHz |
| 本振频率 | 10 | MHz | ||
| 输出频率 | 950 | ~ | 2000 | MHz @输入频率19.15~20.2GHz |
| 输出频率 | 950 | ~ | 2000 | MHz @输入频率20.15~21.2GHz |
| 增益 | 55 | dB | ||
| 输入驻波 | 1.6 | |||
| 输出驻波 | 1.4 | |||
| 增益 | 55 | dB | ||
| 噪声系数 | 2 | dB | ||
| 幅频特性 | 2 | dBp-p | ||
| 增益斜率 | 0.3 | dB/10MHz | ||
| 增益斜率 | 0.6 | dB/40MHz | ||
| 相位噪声 | -70dBc@1kHz | @19.7Ghz | ||
| 相位噪声 | -80dBc@10kHz | @19.7Ghz | ||
| 相位噪声 | -90dBc@100kHz | @19.7Ghz | ||
| P-1 | 8 | dBm | ||
| 三阶交调 | -40 | dBc@-10dBm输出 | ||
| 带内虚假电平 | -60 | dBm |
其它参数
| 阻抗 | 50Ω |
| 输入连接器 | 波导口 FBM180 |
| 输出连接器 | N |
| 接口材质 | 不锈钢 |
| 工作电压 | +12V~+18VDC |
| 工作电流 | ≤600mA |
| 工作温度 | -40~+60℃设计保证 |
| 储存温度 | -40~+80℃设计保证 |
| 增益稳定度 | ≤±0.1dB/时；≤±0.2dB/天（设计保证） |
| 其他 | 输出端口H供电 |
接口定义
| 序号 | 名称 | 定义 |
| 1 | IN | 射频输入 |
| 2 | OUT_L | 中频输出 |
| 3 | OUT_H | 中频输出、参考本振输入、供电输入 |

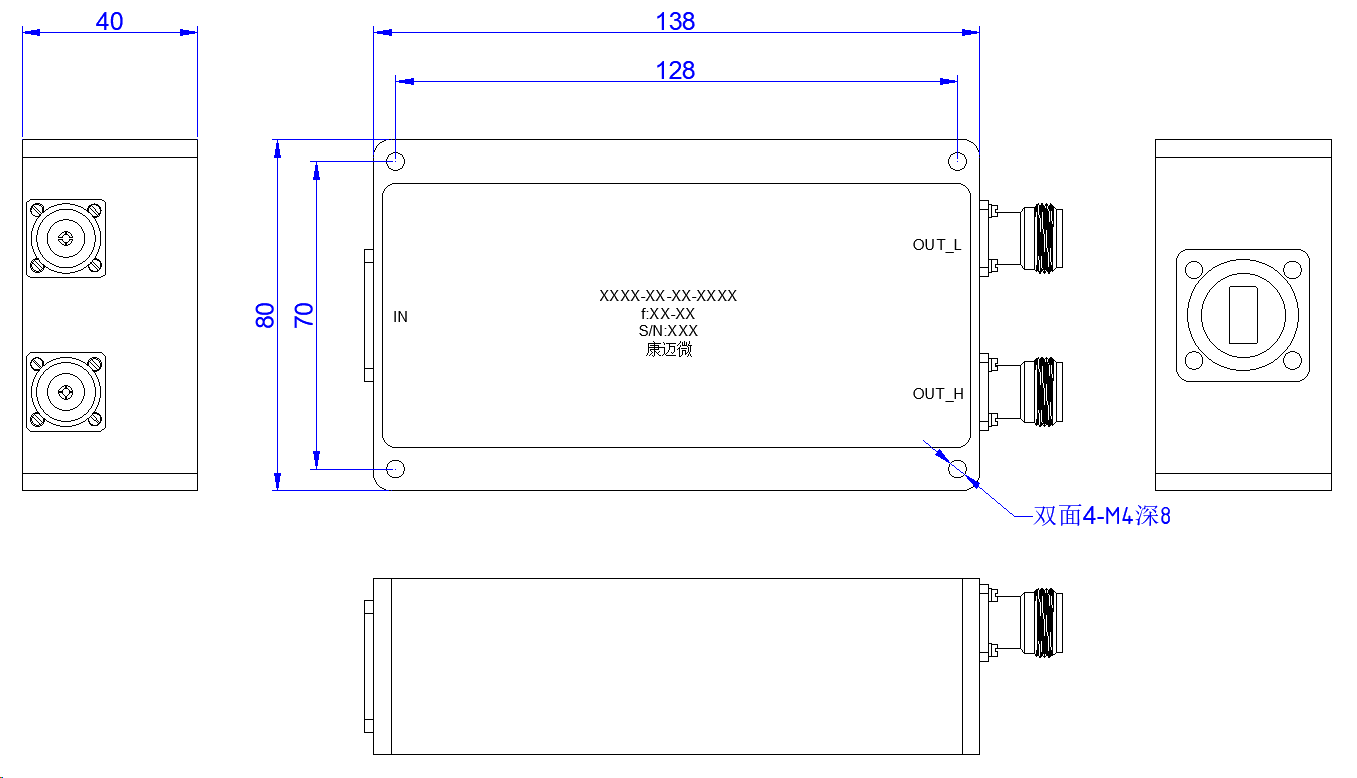

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
