波导连接
工作频率 37.5~50GHz,功率容量70W,矩形波导,BJ400 or WR22,BJ400 or WR22
- DWG25-BJ400C260-3568
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 37.5 | ~ | 50 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 驻波比 | 1.25 |
其它参数
| 功率容量 | 70W设计保证 |
| 波导管类别 | 矩形波导 |
| 波导管形状 | 直波导 |
| 接口形式一 | BJ400 or WR22 |
| 接口形式二 | BJ400 or WR22 |
| 法兰型号 | 非标法兰 |
| 表面 | 内镀银外本导 |
| 产品外壳材料 | 铝 |
| 工作温度 | -40~+70℃设计保证 |
典型测试数据
| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB |
| 36.00 | 1.05 | 1.05 | -0.47 |
| 37.07 | 1.04 | 1.07 | -0.48 |
| 38.14 | 1.05 | 1.06 | -0.46 |
| 39.21 | 1.04 | 1.04 | -0.44 |
| 40.29 | 1.01 | 1.01 | -0.42 |
| 41.36 | 1.03 | 1.04 | -0.40 |
| 42.43 | 1.02 | 1.01 | -0.39 |
| 43.50 | 1.03 | 1.01 | -0.38 |
| 44.57 | 1.04 | 1.04 | -0.36 |
| 45.64 | 1.08 | 1.08 | -0.36 |
| 46.71 | 1.04 | 1.05 | -0.34 |
| 47.79 | 1.03 | 1.02 | -0.33 |
| 48.86 | 1.02 | 1.01 | -0.32 |
| 49.93 | 1.03 | 1.04 | -0.30 |
| 51.00 | 1.04 | 1.05 | -0.29 |

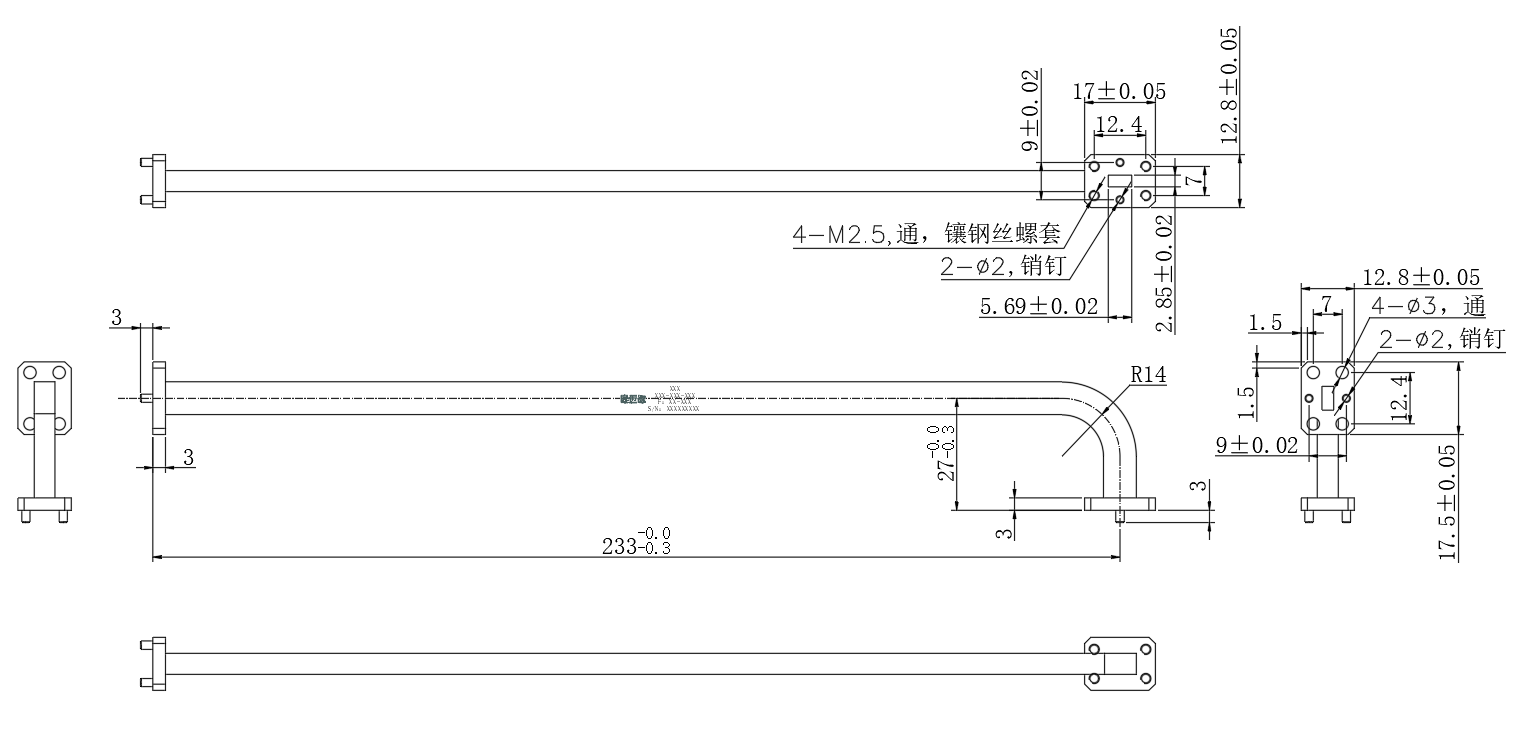

外形结构图（mm）

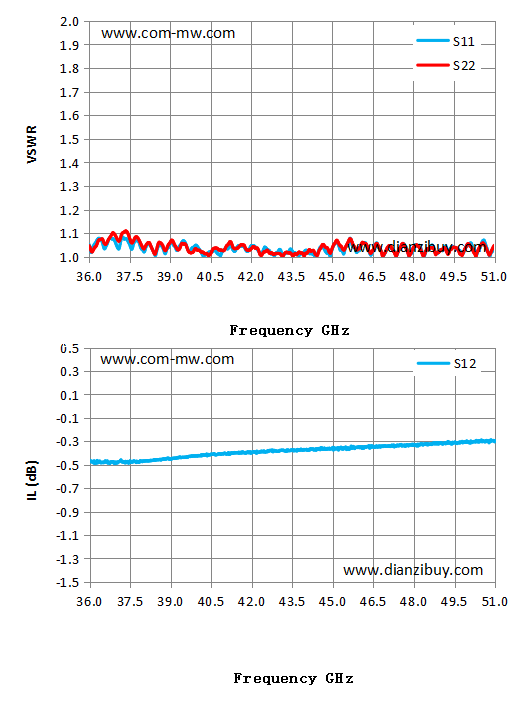

典型测试曲线图
