产品
开关
1~67GHz,单刀双掷 ,TTL控制,反射式,200ns,1.85-F,±5V
- DSW8-2R5-67G-4011
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 67 | GHz |
| 插入损耗 | 10 | dB | ||
| 隔离度 | 35 | dB | ||
| 驻波比 | 2.3 |
其它参数
| 开关路数 | 单刀双掷 |
| 控制方式 | TTL控制，TTL电平为3.3V |
| 开关特性 | 电子反射式开关 |
| 开关时间 | 200ns |
| 接口形式 | 1.85-F可拆0.3mm针 |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 表面 | 本导 |
| 功率容量 | 0.2W设计保证 |
| 产品外壳材料 | 铝6061 |
| 工作电压 | ±5V |
| 工作电流 | 20mA |
| 工作温度 | -40~+70℃设计保证 |
真值表
| / | C1 | C2 |
| 选通J0-J1 | 0 | 1 |
| 选通J0-J2 | 1 | 0 |
端口定义
| 公共端口 | J0 |
| 分路端口 | J1,J2 |
典型测试数据
| Frequency GHz | S00 驻波 | S01 损耗 dB | S02 损耗 dB | S12 隔离 dB | S22 驻波 |
| 1.00 | 1.08 | -0.61 | -0.64 | -72.2 | 1.09 |
| 5.93 | 1.84 | -1.65 | -1.68 | -80.7 | 1.78 |
| 10.86 | 1.52 | -2.39 | -2.25 | -80.3 | 1.33 |
| 15.79 | 1.53 | -2.37 | -2.14 | -71.9 | 1.60 |
| 20.71 | 1.36 | -2.50 | -2.39 | -62.5 | 1.43 |
| 25.64 | 1.91 | -3.93 | -4.10 | -53.5 | 1.37 |
| 30.57 | 1.77 | -4.44 | -4.57 | -77.7 | 1.16 |
| 35.50 | 1.91 | -6.25 | -5.97 | -56.4 | 1.95 |
| 40.43 | 1.57 | -6.98 | -6.64 | -57.3 | 1.20 |
| 45.36 | 1.26 | -6.60 | -6.59 | -58.2 | 1.38 |
| 50.29 | 1.30 | -8.21 | -7.95 | -39.9 | 1.61 |
| 55.21 | 1.78 | -7.84 | -8.05 | -54.8 | 1.78 |
| 60.14 | 1.54 | -8.97 | -8.00 | -52.4 | 1.80 |
| 65.07 | 1.38 | -8.43 | -8.95 | -41.3 | 1.13 |
| 70.00 | 1.62 | -10.40 | -9.90 | -42.3 | 1.71 |

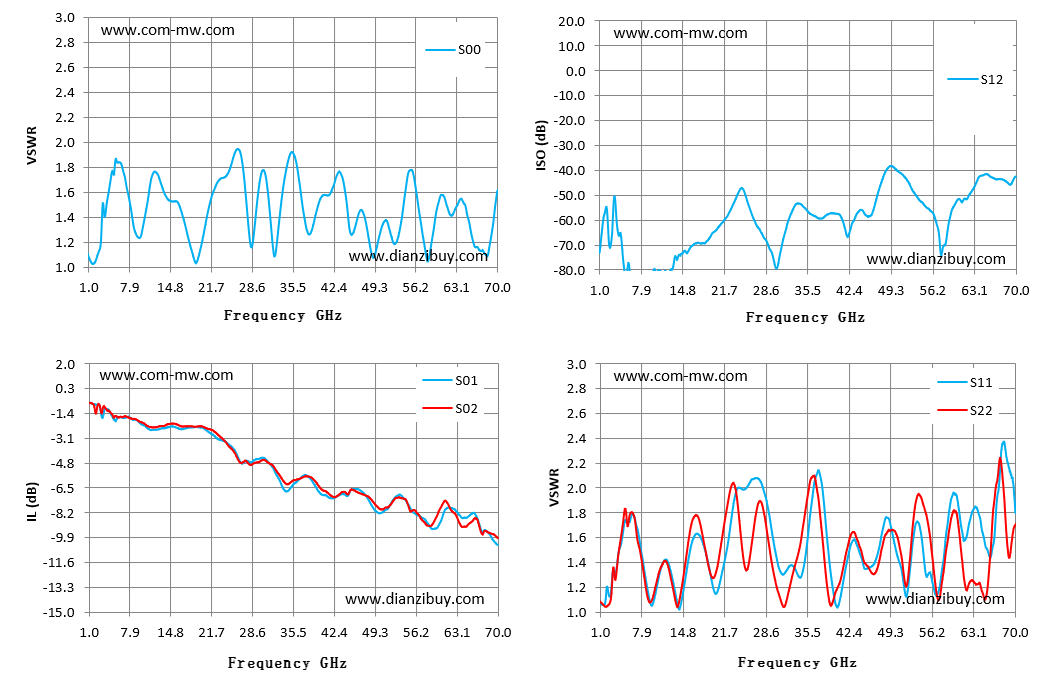

典型测试曲线
参考实物图

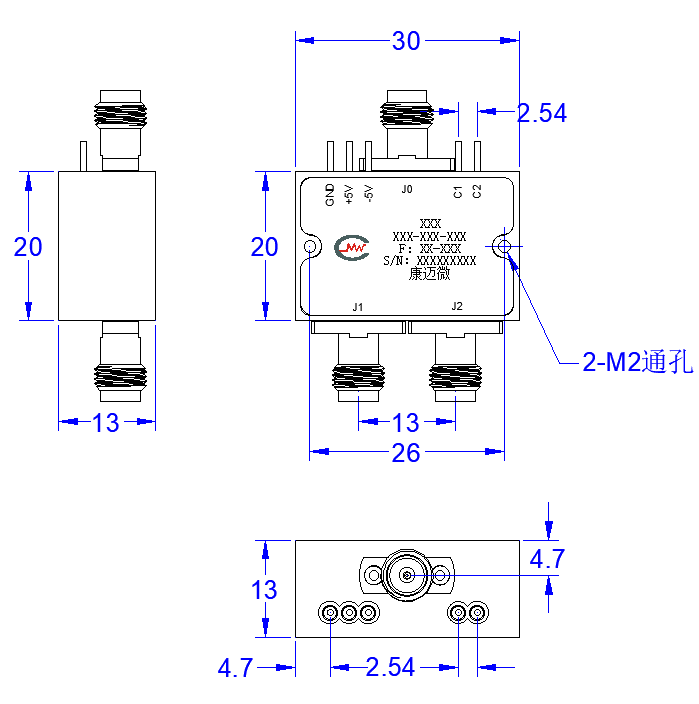

外形结构图（mm）
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
