7.12~7.275MHz, 700W, 路, 相位0°, 微带圆针
- ZS8-C7.12-7.275G-2318
- 成都
- 一年保修
- (+86)15608095669
- sales@com-mw.com
- 成都市成华区建材路37号九熙广场3期1栋23层
- 要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。 -
产品不可用于违法用途，违法使用造成的损失由客户承担。
产品详情
主要参数
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 7.12 | ~ | 7.275 | MHz |
| 插入损耗 | 1.8 | dB | ||
| 合成端驻波比 | 1.4 | |||
| 抑制 | ≥60dB@7.45G-9G | |||
| 抑制 | ≥50dB@14G-15G | |||
| 耦合度 | 40dB±0.8dB | dB | ||
| 方向性 | 15dB | dB | ||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
其它参数
| 功率容量 | 700W设计保证 |
| 相位 | 0° |
| 接口形式 | 微带圆针0.9mm |
| 波导口型号 | BJ84 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 损耗不包括理论损耗6dB |
端口定义
| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |

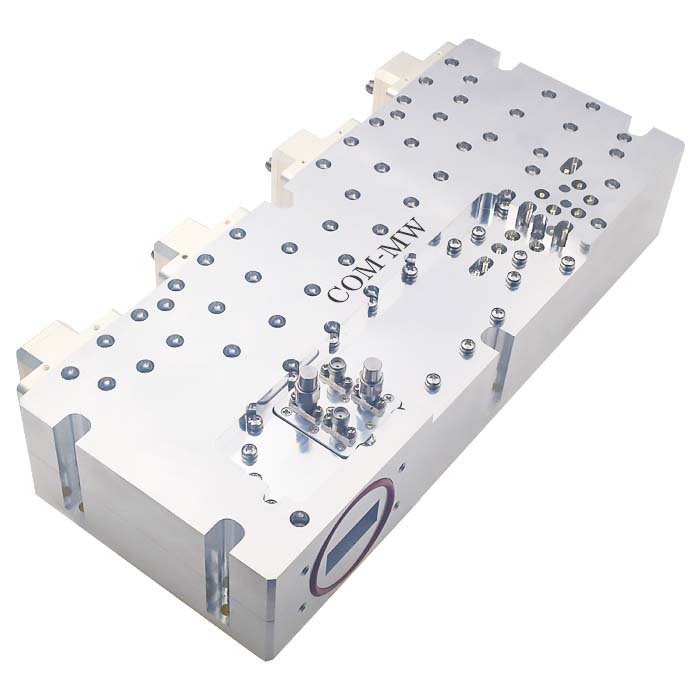

参考实物图

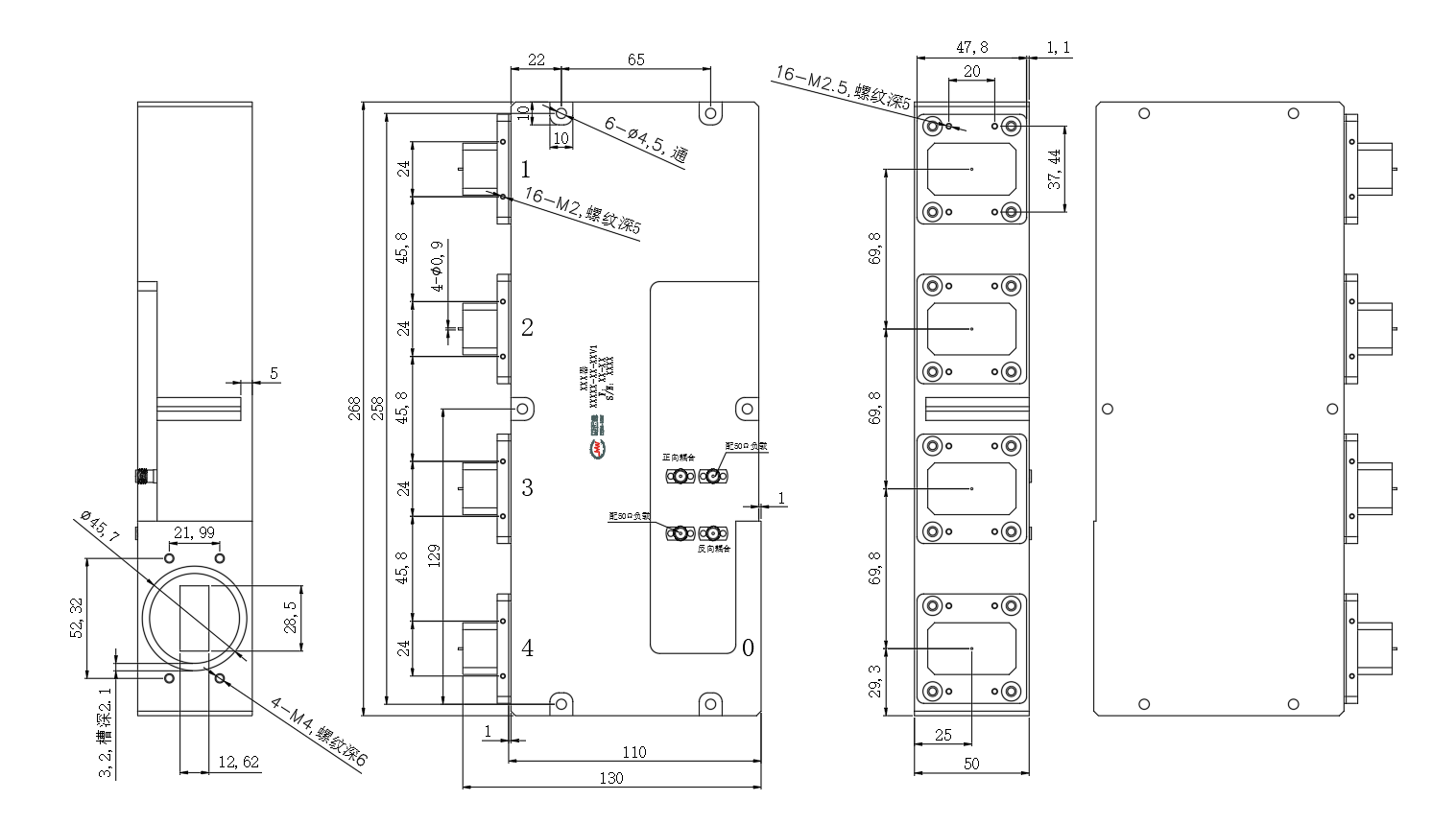

外形结构图（mm）

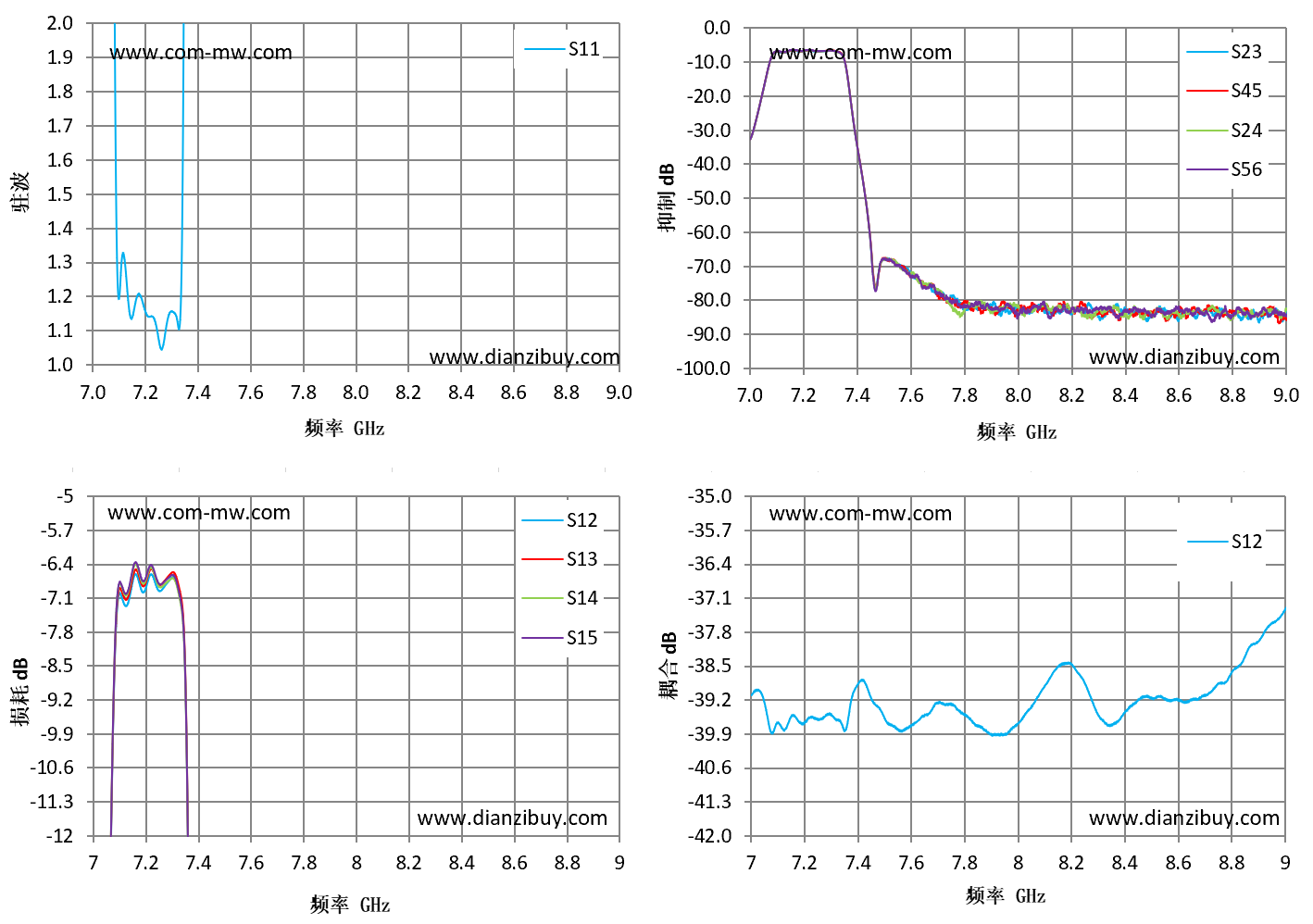

典型测试曲线图
注意事项
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
