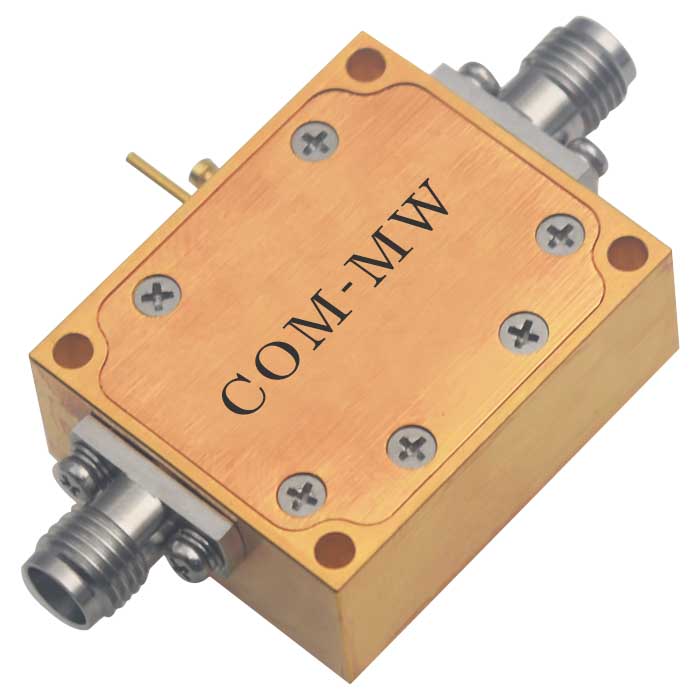

工作频率 1.8~3.8GHz, SMA, 压控移相器
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1.8 | ~ | 3.8 | GHz |
| 插入损耗 | 7.5 | dB | ||
| 驻波比 | 2.2 | |||
| 移相范围 | 0 | ~ | 400 | ° |
| 控制电压范围 | 0 | ~ | 14 | V |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 接口材质 | 不锈钢 |
| 功率容量 | 0.1W设计保证 |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -60~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 压控移相器 |

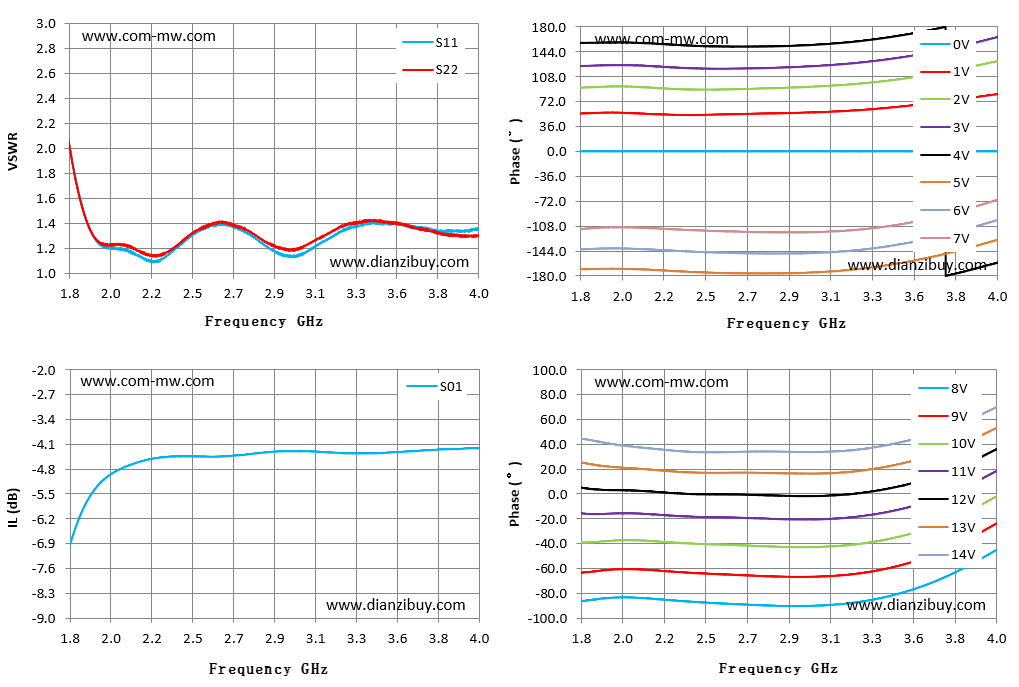

| Frequency GHz | S11 驻波 | S01 损耗 dB | 0V 相位 ° | 3V 相位 ° | 8V 相位 ° | 11V 相位 ° | 14V 相位 ° |
| 1.80 | 2.01 | -6.95 | 0.03 | 123.52 | -86.35 | -15.67 | 44.47 |
| 1.96 | 1.24 | -5.21 | -0.01 | 124.49 | -83.64 | -15.89 | 40.22 |
| 2.11 | 1.18 | -4.72 | 0.03 | 124.11 | -83.73 | -15.90 | 37.43 |
| 2.27 | 1.10 | -4.49 | -0.02 | 121.65 | -85.53 | -17.43 | 35.01 |
| 2.43 | 1.27 | -4.44 | -0.02 | 119.71 | -87.23 | -18.54 | 33.61 |
| 2.59 | 1.39 | -4.45 | 0.02 | 119.43 | -88.53 | -19.02 | 33.72 |
| 2.74 | 1.33 | -4.40 | -0.01 | 120.14 | -89.55 | -19.69 | 34.06 |
| 2.90 | 1.18 | -4.31 | 0.00 | 121.49 | -90.21 | -20.46 | 33.88 |
| 3.06 | 1.16 | -4.30 | 0.02 | 123.63 | -89.89 | -20.44 | 33.80 |
| 3.21 | 1.29 | -4.34 | -0.02 | 126.63 | -88.20 | -19.17 | 34.83 |
| 3.37 | 1.39 | -4.36 | 0.03 | 131.25 | -84.39 | -16.03 | 37.90 |
| 3.53 | 1.40 | -4.33 | 0.01 | 137.36 | -78.23 | -10.92 | 42.87 |
| 3.69 | 1.37 | -4.28 | -0.05 | 145.10 | -69.44 | -3.48 | 49.87 |
| 3.84 | 1.34 | -4.24 | -0.03 | 154.10 | -58.68 | 5.96 | 58.53 |
| 4.00 | 1.36 | -4.22 | -0.01 | 165.00 | -45.18 | 18.37 | 69.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
