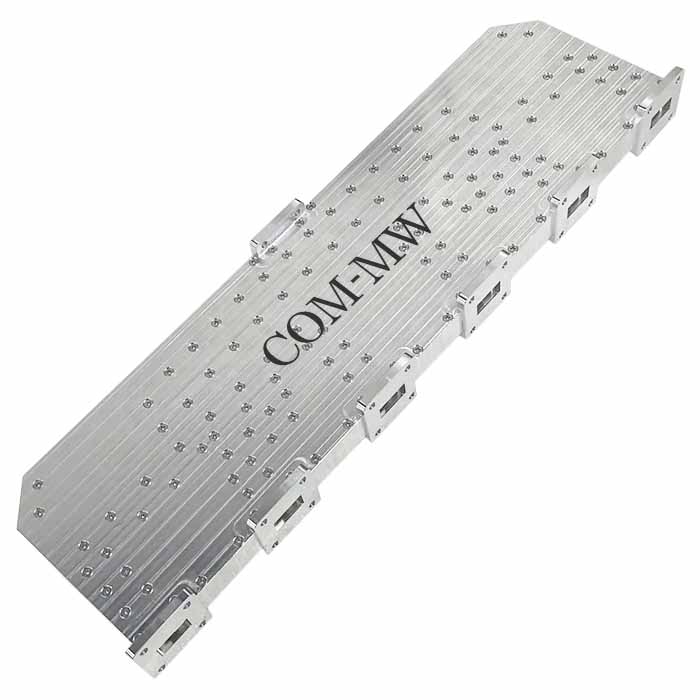

12.75~13.5GHz, 600W, 6路, 相位0°, 波导口, 工业级
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 12.75 | ~ | 13.5 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.3 | |||
| 分配端驻波比 | 无 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 600W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |

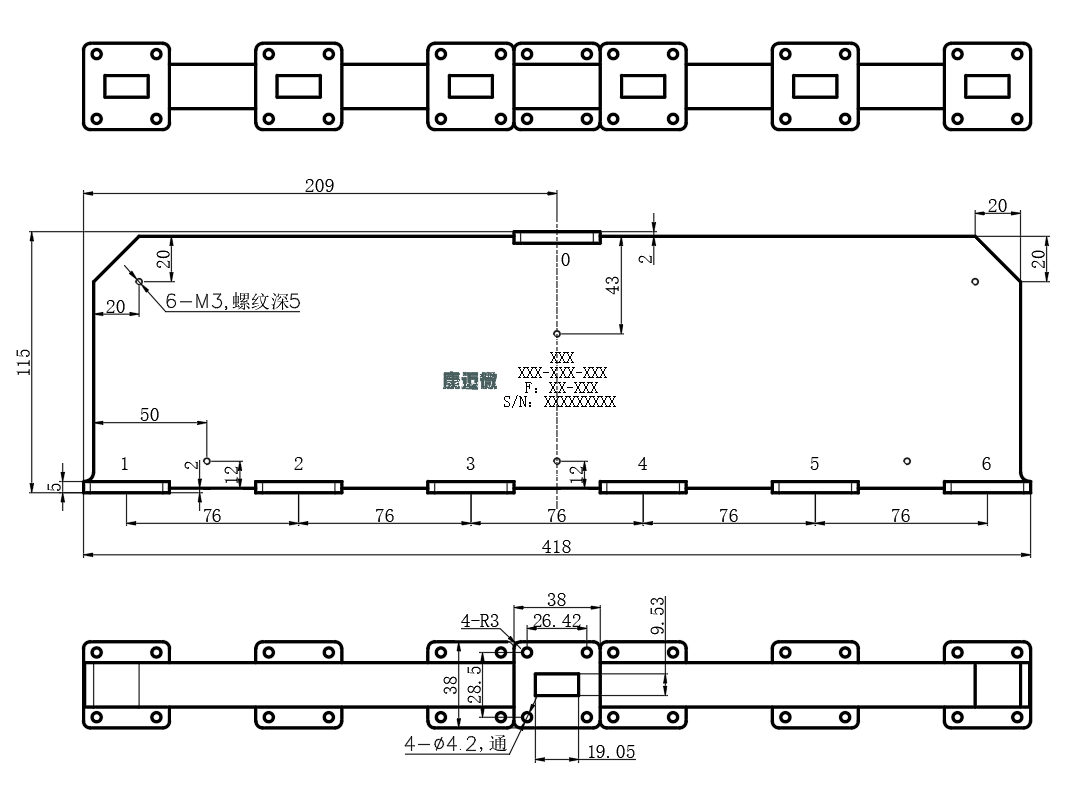

| 接口形式 | 波导口 |
| 波导口型号 | BJ120 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | 0（FBP120） |
| 分配端口 | 1，2，3，4，5，6（FBP120） |

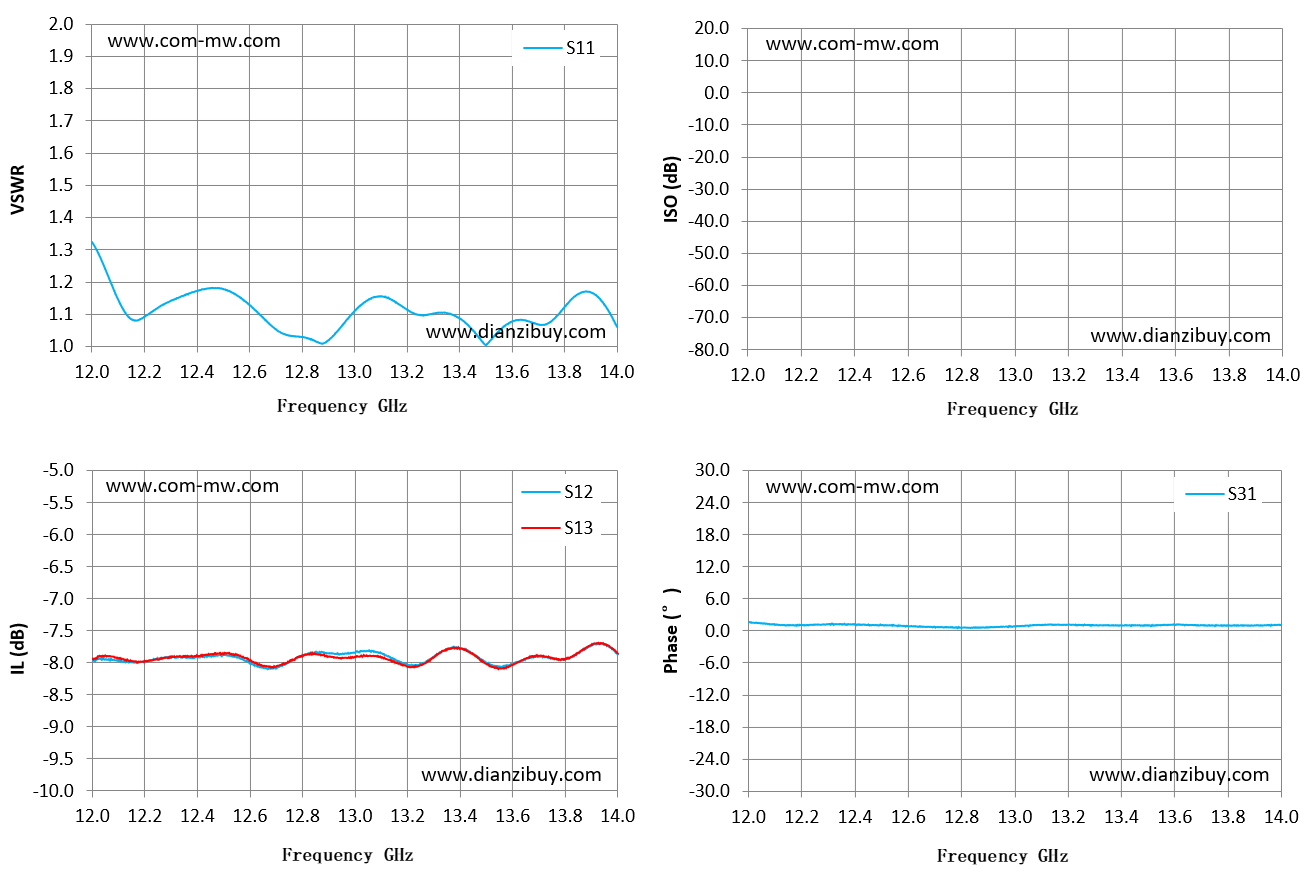

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S31 相位 ° |
| 12 | 1.33 | -7.97 | -7.94 | 1.72 |
| 12.14 | 1.09 | -8 | -7.97 | 0.97 |
| 12.29 | 1.14 | -7.92 | -7.92 | 1.19 |
| 12.43 | 1.18 | -7.9 | -7.88 | 1.16 |
| 12.57 | 1.15 | -7.94 | -7.91 | 0.92 |
| 12.71 | 1.05 | -8.07 | -8.04 | 0.67 |
| 12.86 | 1.01 | -7.84 | -7.87 | 0.56 |
| 13 | 1.11 | -7.84 | -7.91 | 0.8 |
| 13.14 | 1.15 | -7.93 | -7.98 | 1.15 |
| 13.29 | 1.1 | -7.93 | -7.94 | 1.01 |
| 13.43 | 1.07 | -7.81 | -7.82 | 1 |
| 13.57 | 1.06 | -8.05 | -8.07 | 1.05 |
| 13.71 | 1.07 | -7.9 | -7.89 | 0.96 |
| 13.86 | 1.17 | -7.81 | -7.81 | 0.96 |
| 14 | 1.06 | -7.87 | -7.86 | 1.13 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
