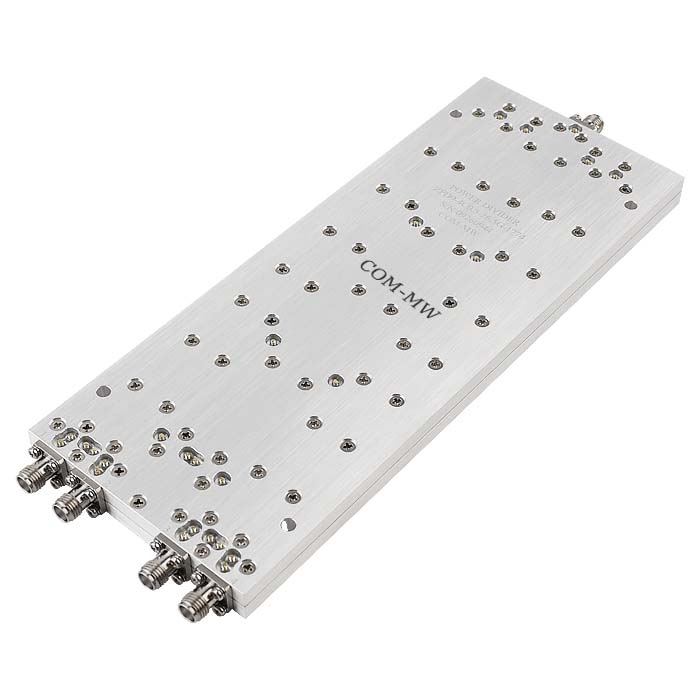

500~26500MHz, 20W, 4路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 500 | ~ | 26500 | MHz |
| 插入损耗 | 5.8 | dB | ||
| 隔离度 | 16 | dB | ||
| 输入驻波比 | 1.9 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | ±1 | dB | ||
| 相位平衡 | ±10 | ° |
| 功率容量 | 20W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

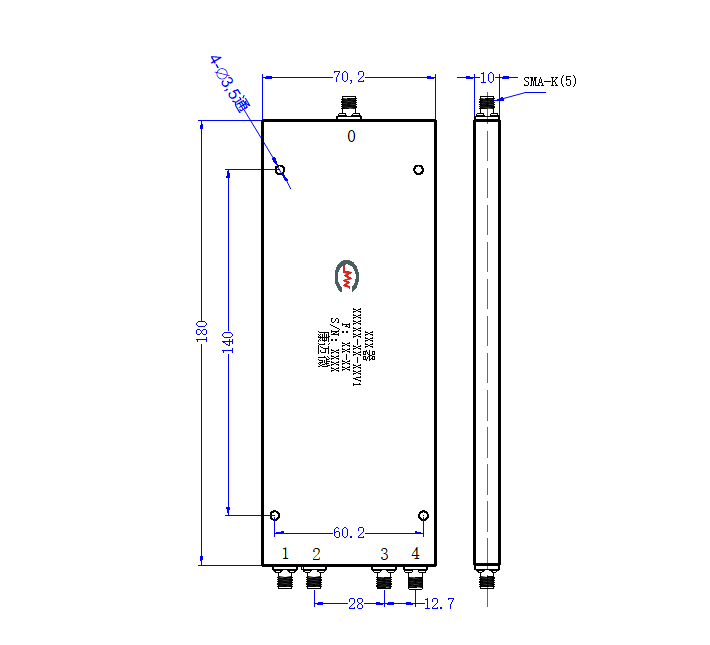

| 公共端口 | 0 |
| 分配端口 | 1 2 3 4 |

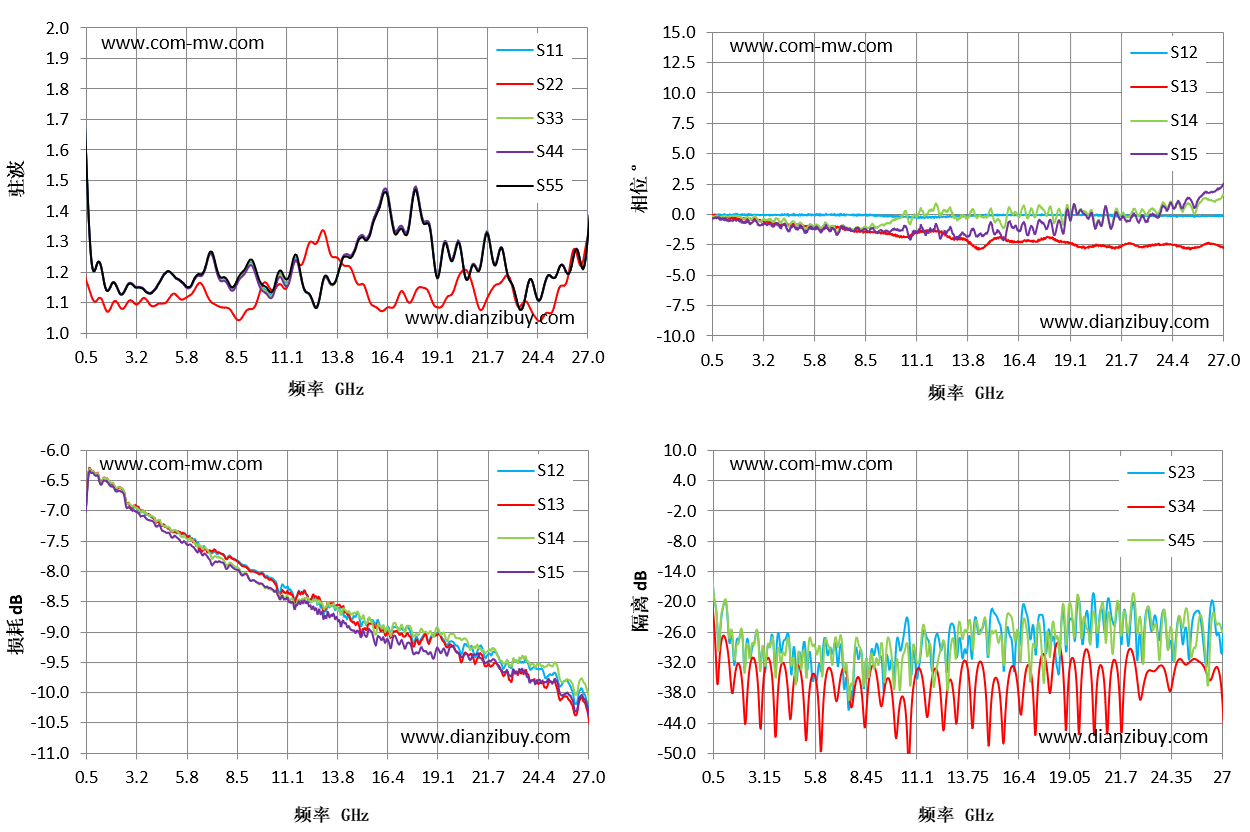

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S15 相位 ° | S23 隔离 dB |
| 0.5 | 1.59 | -6.69 | -6.67 | -0.34 | -17.38 |
| 2.39 | 1.13 | -6.65 | -6.64 | -0.52 | -30.36 |
| 4.29 | 1.16 | -7.17 | -7.17 | -0.92 | -27.15 |
| 6.18 | 1.17 | -7.47 | -7.5 | -1.33 | -31.51 |
| 8.07 | 1.15 | -7.73 | -7.75 | -1.08 | -31.37 |
| 9.96 | 1.14 | -8.07 | -8.1 | -1.16 | -34.17 |
| 11.86 | 1.18 | -8.33 | -8.34 | -1.31 | -33.07 |
| 13.75 | 1.18 | -8.63 | -8.55 | -1.8 | -28.88 |
| 15.64 | 1.36 | -8.81 | -8.87 | -2.06 | -33.7 |
| 17.54 | 1.35 | -8.95 | -9.06 | -0.57 | -22.63 |
| 19.43 | 1.3 | -9.16 | -9.2 | 0.01 | -21.79 |
| 21.32 | 1.22 | -9.21 | -9.35 | -0.56 | -24.14 |
| 23.21 | 1.12 | -9.47 | -9.66 | -0.13 | -22.92 |
| 25.11 | 1.18 | -9.7 | -9.83 | 1.26 | -25.22 |
| 27 | 1.32 | -10.22 | -10.35 | 2.45 | -29.4 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
