DG15-2200-2400-029 隔离器
隔离器

隔离器 DG15-2200-2400-029

工作频率 2.2~2.4GHz, 通过功率150W, SMA

型号
DG15-2200-2400-029
库存
该商品有现货 2 件
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
24 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率2.2~2.4GHz
插入损耗0.4dB
隔离度20dB
驻波比1.25

其它参数

通过功率150W设计保证
耐反射功率10W
传输方向从右到左
接口形式SMA-F
阻抗50Ω
工作温度-40~+70℃
储存温度-40~+70℃
质量等级工业级

典型测试数据

Frequency MHzS21 IL dBS11 VSWRS22 VSWRS12 ISO dB
2200.00-0.081.061.04-22.21
2214.50-0.091.071.05-21.83
2228.50-0.091.081.05-21.53
2243.00-0.091.101.07-21.26
2257.00-0.111.121.08-21.07
2271.50-0.121.131.10-20.91
2285.50-0.131.141.11-20.80
2300.00-0.131.151.11-20.71
2314.50-0.101.151.12-20.70
2328.50-0.101.151.12-20.69
2343.00-0.111.151.12-20.85
2357.00-0.141.161.13-21.07
2371.50-0.171.171.13-21.41
2385.50-0.191.171.13-21.80
2400.00-0.181.171.13-22.24

参考实物图

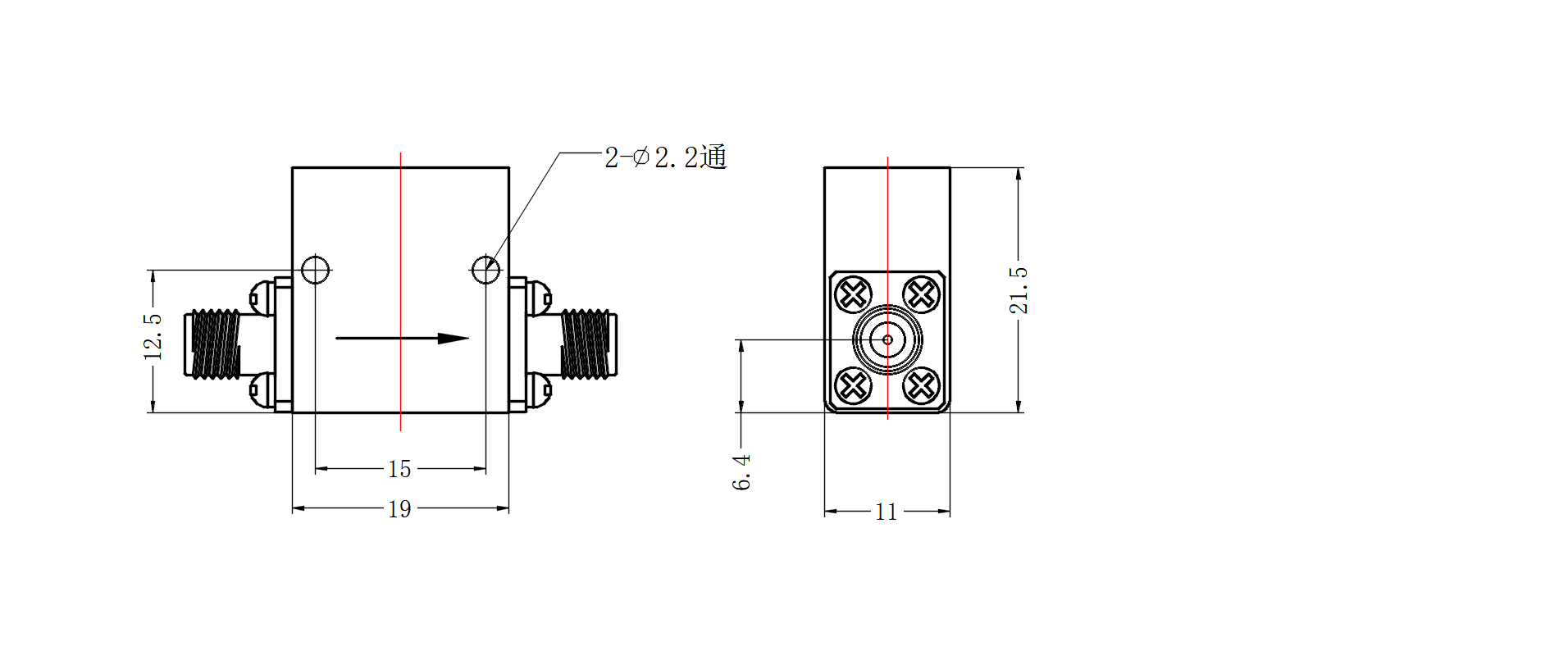

外形结构图(mm)

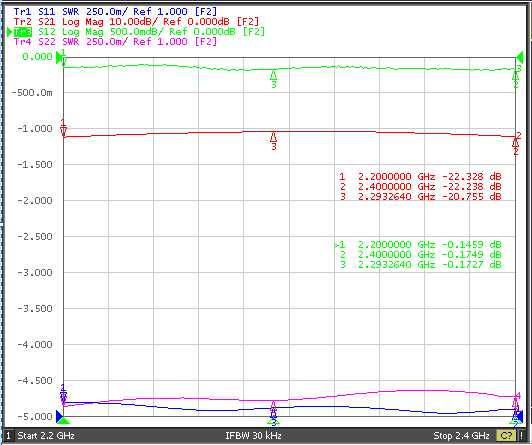

典型测试曲线图

注意事项

安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
