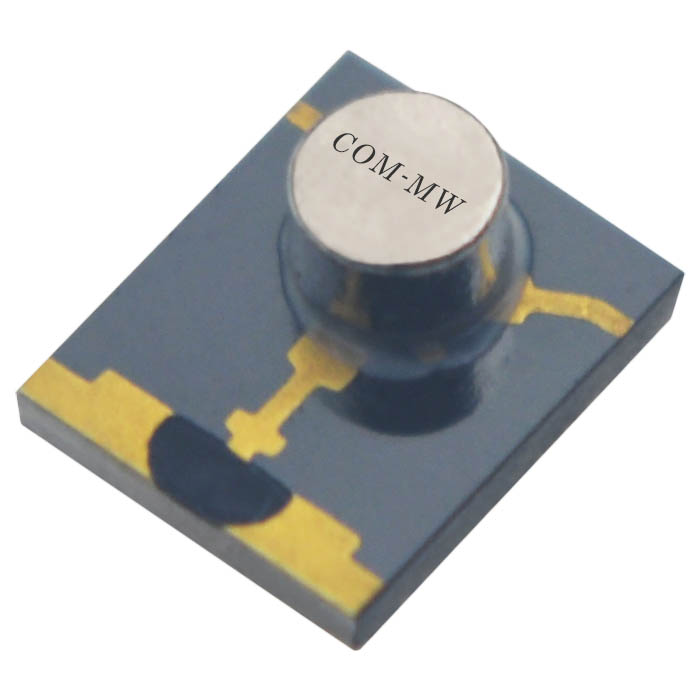

工作频率 17.7~21.2GHz, 通过功率5W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 17.7 | ~ | 21.2 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.35 |
| 通过功率 | 5W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 顺时针 |

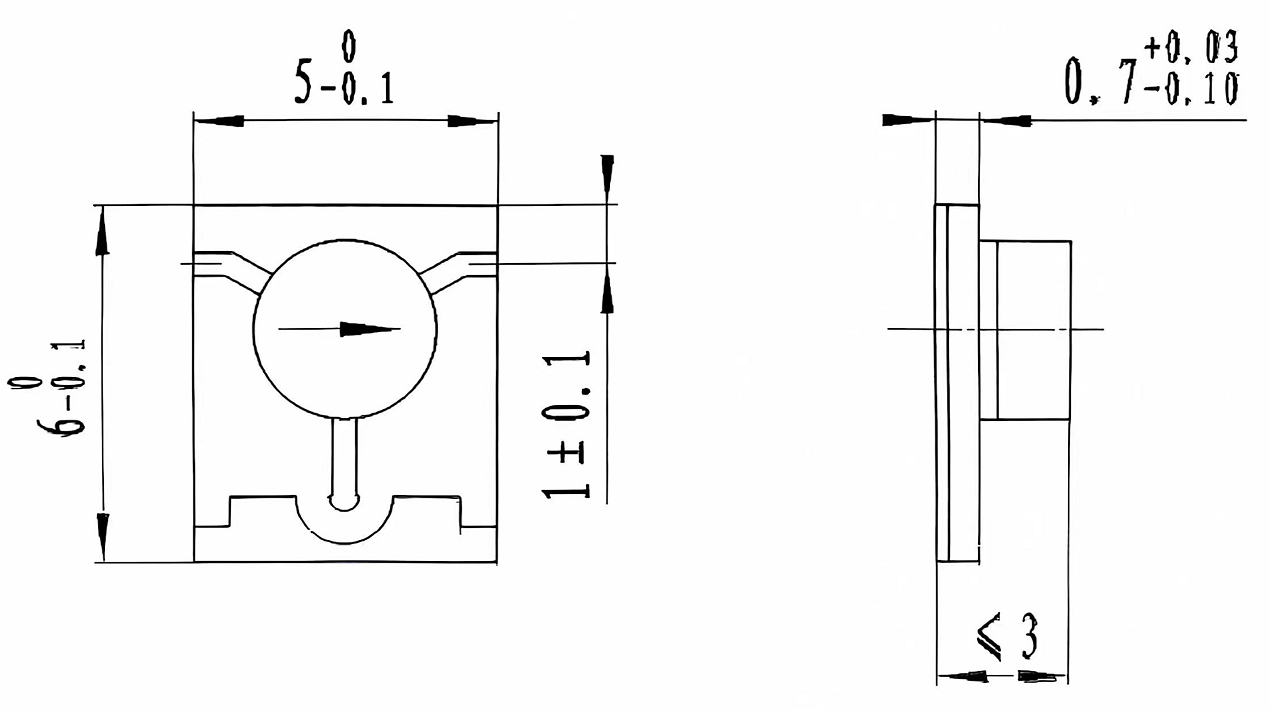

| 接口形式 | 微带焊盘 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 金丝键合 |

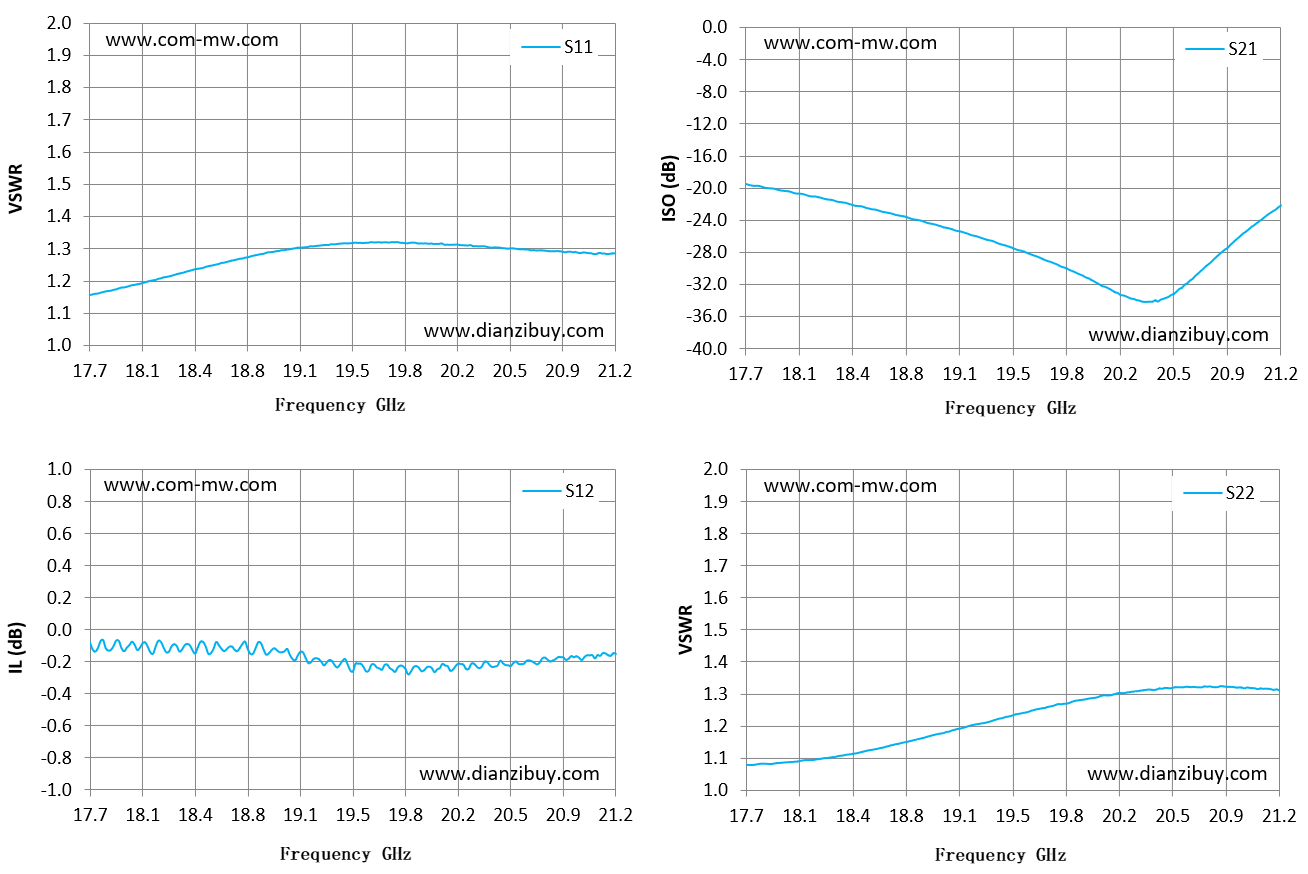

| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
| 17.7 | 1.16 | -0.08 | -19.48 | 1.08 |
| 17.95 | 1.18 | -0.11 | -20.33 | 1.09 |
| 18.2 | 1.21 | -0.11 | -21.2 | 1.1 |
| 18.45 | 1.24 | -0.07 | -22.25 | 1.12 |
| 18.7 | 1.27 | -0.11 | -23.41 | 1.14 |
| 18.95 | 1.29 | -0.12 | -24.57 | 1.17 |
| 19.2 | 1.31 | -0.18 | -25.93 | 1.2 |
| 19.45 | 1.32 | -0.26 | -27.53 | 1.23 |
| 19.7 | 1.32 | -0.24 | -29.23 | 1.26 |
| 19.95 | 1.32 | -0.23 | -31.26 | 1.28 |
| 20.2 | 1.31 | -0.22 | -33.51 | 1.3 |
| 20.45 | 1.3 | -0.21 | -33.71 | 1.32 |
| 20.7 | 1.29 | -0.2 | -30.06 | 1.32 |
| 20.95 | 1.29 | -0.16 | -25.92 | 1.32 |
| 21.2 | 1.29 | -0.15 | -22.16 | 1.31 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
