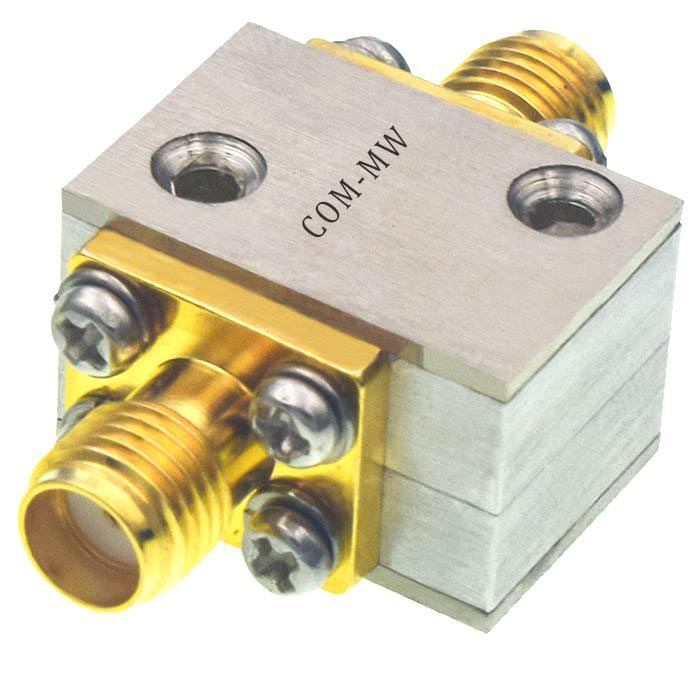

工作频率17000~21000MHz, 通过功率10W, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 17000 | ~ | 21000 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 15 | dB | ||
| 驻波比 | 1.4 |
| 通过功率 | 10W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 从左到右 |

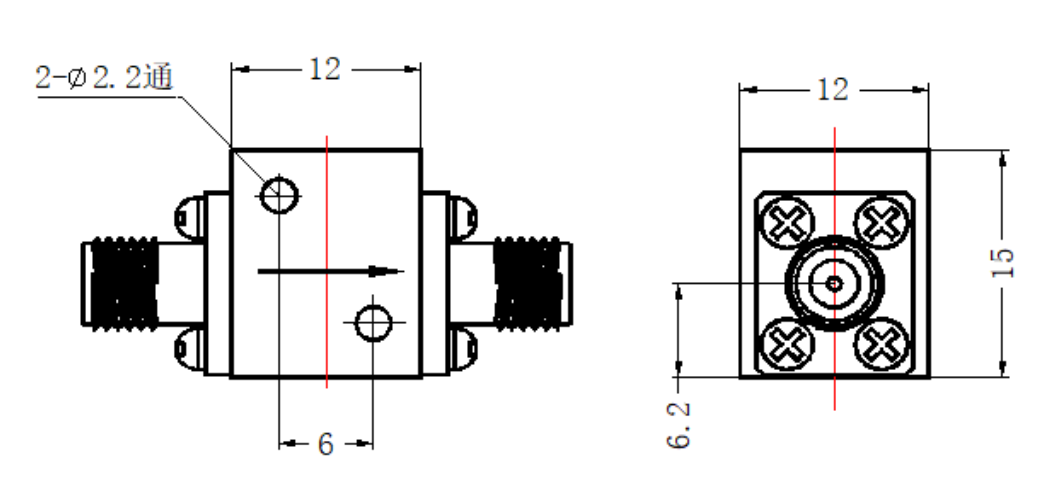

| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 储存温度 | -55~+85℃设计保证 |

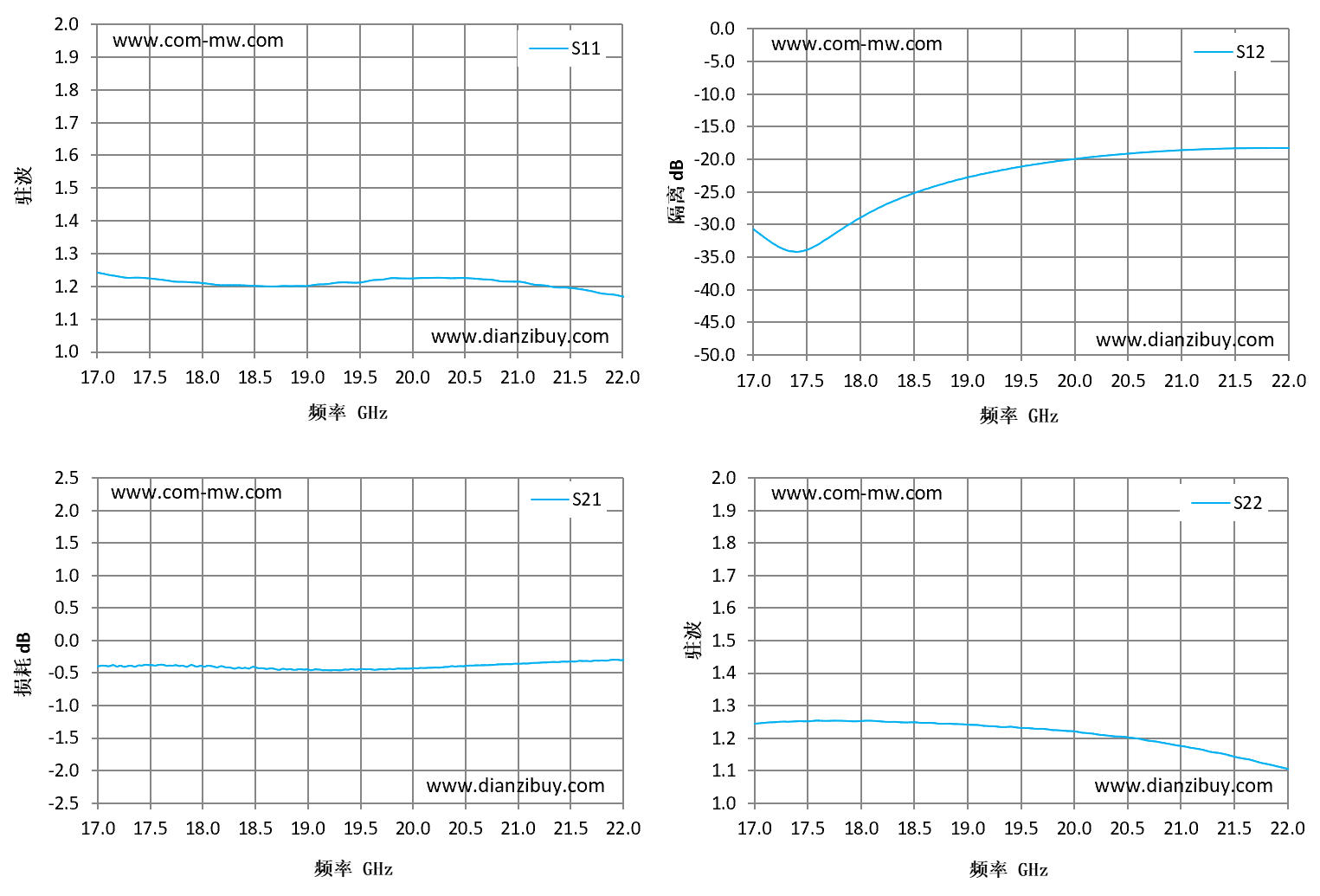

| 频率 GHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 17 | 1.24 | -0.4 | -30.64 | 1.25 |
| 17.36 | 1.23 | -0.4 | -34.06 | 1.25 |
| 17.71 | 1.22 | -0.39 | -31.94 | 1.25 |
| 18.07 | 1.21 | -0.39 | -28.29 | 1.25 |
| 18.43 | 1.2 | -0.43 | -25.62 | 1.25 |
| 18.79 | 1.2 | -0.44 | -23.69 | 1.25 |
| 19.14 | 1.21 | -0.46 | -22.26 | 1.24 |
| 19.5 | 1.21 | -0.44 | -21.14 | 1.23 |
| 19.86 | 1.23 | -0.43 | -20.25 | 1.22 |
| 20.21 | 1.23 | -0.42 | -19.58 | 1.21 |
| 20.57 | 1.22 | -0.39 | -19.06 | 1.2 |
| 20.93 | 1.22 | -0.37 | -18.68 | 1.18 |
| 21.29 | 1.2 | -0.33 | -18.43 | 1.16 |
| 21.64 | 1.19 | -0.32 | -18.3 | 1.14 |
| 22 | 1.17 | -0.3 | -18.29 | 1.11 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
