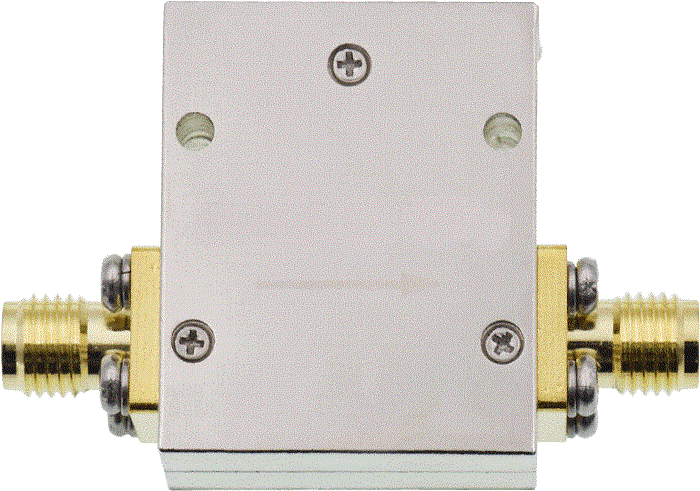

工作频率2300~2500MHz, 通过功率100W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2300 | ~ | 2500 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
| 通过功率 | 100W |
| 耐反射功率 | 30W |
| 传输方向 | 从左到右 |

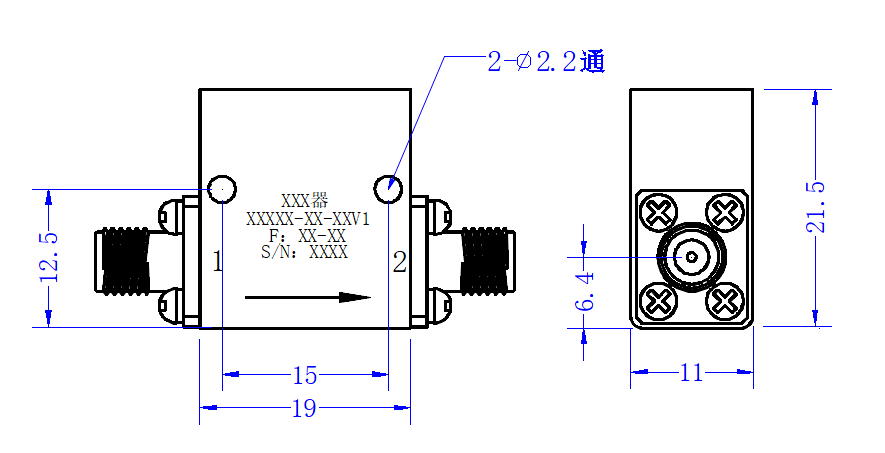

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |

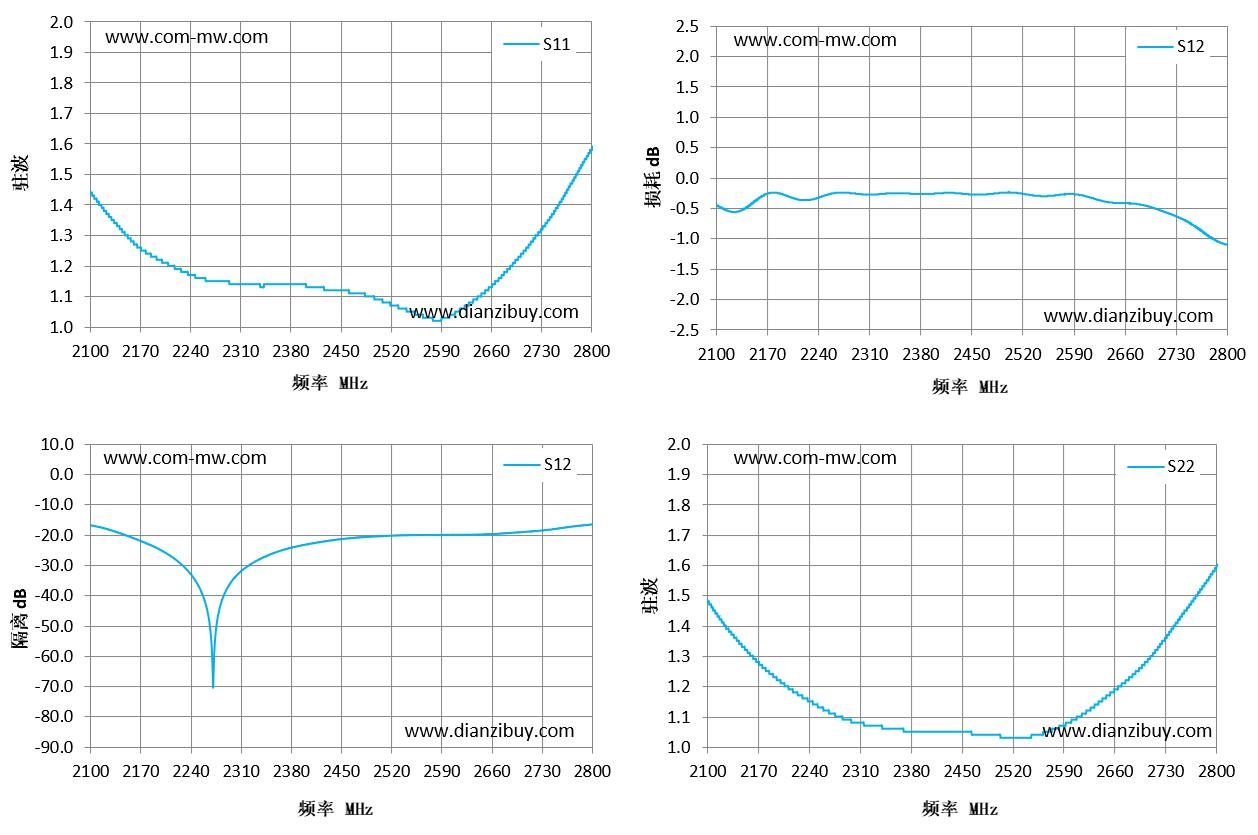

| 频率 MHz | S11 驻波 | S12 隔离 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 2100 | 1.44 | -16.8 | -0.45 | 1.48 |
| 2150 | 1.3 | -20.2 | -0.41 | 1.33 |
| 2200 | 1.22 | -25.26 | -0.31 | 1.22 |
| 2250 | 1.16 | -36.74 | -0.28 | 1.14 |
| 2300 | 1.14 | -34.23 | -0.27 | 1.08 |
| 2350 | 1.14 | -26.46 | -0.25 | 1.06 |
| 2400 | 1.14 | -23.14 | -0.25 | 1.05 |
| 2450 | 1.12 | -21.34 | -0.27 | 1.05 |
| 2500 | 1.09 | -20.44 | -0.24 | 1.04 |
| 2550 | 1.05 | -20.02 | -0.3 | 1.04 |
| 2600 | 1.03 | -19.92 | -0.28 | 1.08 |
| 2650 | 1.11 | -19.8 | -0.41 | 1.17 |
| 2700 | 1.23 | -19.07 | -0.49 | 1.27 |
| 2750 | 1.39 | -17.93 | -0.75 | 1.43 |
| 2800 | 1.58 | -16.52 | -1.09 | 1.59 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
