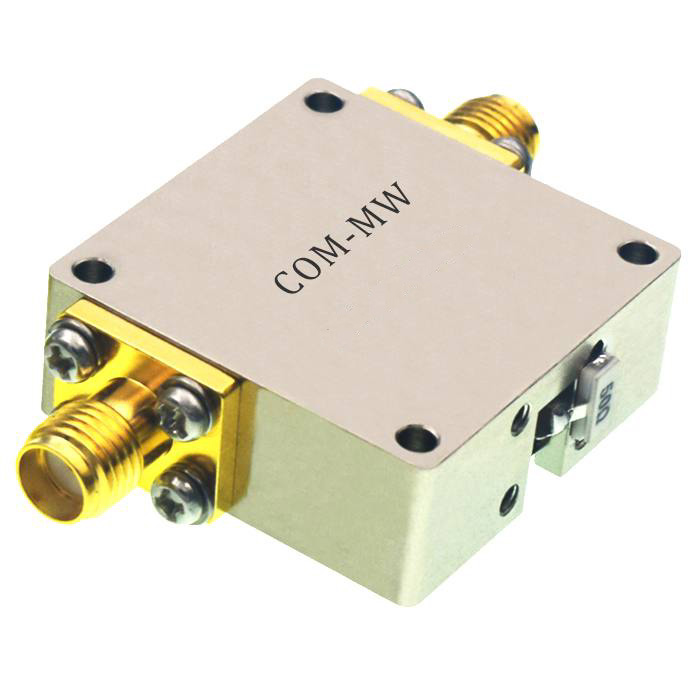

工作频率400~450MHz, 通过功率200W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 400 | ~ | 450 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
| 通过功率 | 200W |
| 耐反射功率 | 100W |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |

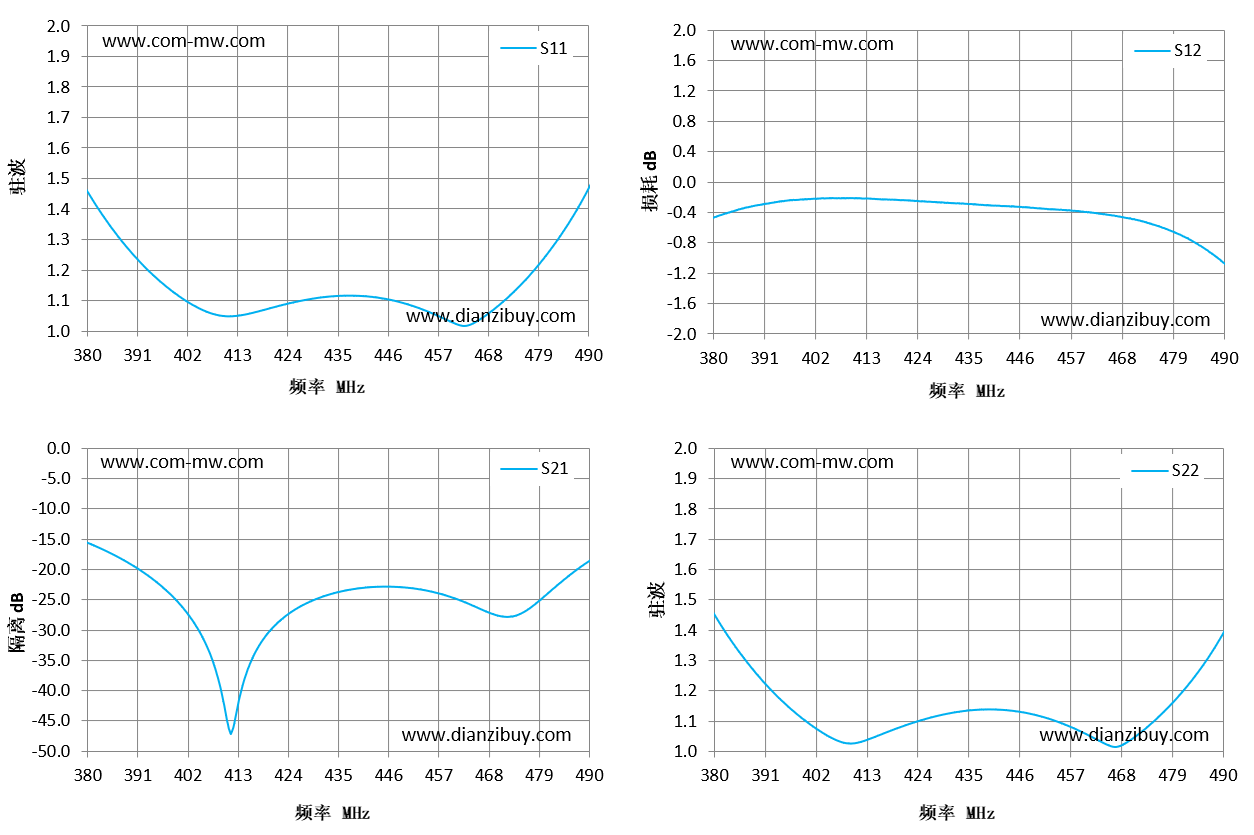

| 频率 MHz | S11 驻波 | S21 隔离 dB | S12 损耗 dB | S22 驻波 |
|---|---|---|---|---|
| 380 | 1.46 | -15.62 | -0.47 | 1.45 |
| 388 | 1.29 | -18.51 | -0.32 | 1.28 |
| 396 | 1.16 | -22.63 | -0.24 | 1.15 |
| 404 | 1.08 | -29.54 | -0.21 | 1.06 |
| 411 | 1.05 | -46.24 | -0.21 | 1.03 |
| 419 | 1.07 | -31.05 | -0.23 | 1.07 |
| 427 | 1.1 | -25.98 | -0.26 | 1.11 |
| 435 | 1.11 | -23.74 | -0.29 | 1.14 |
| 443 | 1.11 | -22.89 | -0.31 | 1.14 |
| 451 | 1.08 | -23.09 | -0.34 | 1.12 |
| 459 | 1.04 | -24.39 | -0.38 | 1.07 |
| 466 | 1.04 | -26.47 | -0.43 | 1.02 |
| 474 | 1.13 | -27.6 | -0.54 | 1.09 |
| 482 | 1.27 | -23.29 | -0.73 | 1.21 |
| 490 | 1.47 | -18.66 | -1.06 | 1.39 |

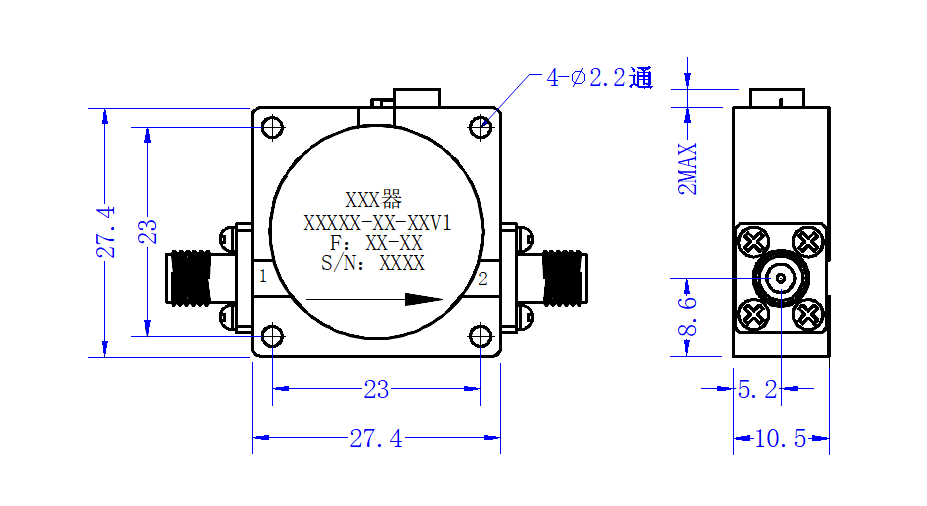

安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
