DG9-1.7-2.5G-1268 隔离器
隔离器

隔离器 DG9-1.7-2.5G-1268

工作频率 1700~2500MHz, 通过功率80W, SMA

型号
DG9-1.7-2.5G-1268
库存
该商品有现货 4 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
20 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率1700~2500MHz
插入损耗0.6dB
隔离度18dB
驻波比1.3

其它参数

通过功率80W设计保证
耐反射功率30W设计保证
传输方向从左到右
接口形式SMA-K
阻抗50Ω
工作温度-30~+70℃设计保证

典型测试数据

Frequency MHzS21 IL dBS11 VSWRS22 VSWRS12 ISO dB
1500.00-0.831.801.81-12.32
1585.81-0.461.501.52-14.13
1671.43-0.261.301.34-17.19
1757.24-0.141.171.20-21.93
1842.86-0.041.091.08-29.28
1928.47-0.031.101.04-26.86
2014.29-0.051.181.13-22.14
2099.90-0.151.251.20-19.77
2185.71-0.191.311.25-18.97
2271.53-0.171.291.25-19.73
2357.14-0.101.221.20-23.56
2442.76-0.151.121.15-29.94
2528.57-0.301.331.32-16.47
2614.19-2.192.452.26-10.16
2700.00-3.204.154.19-7.52

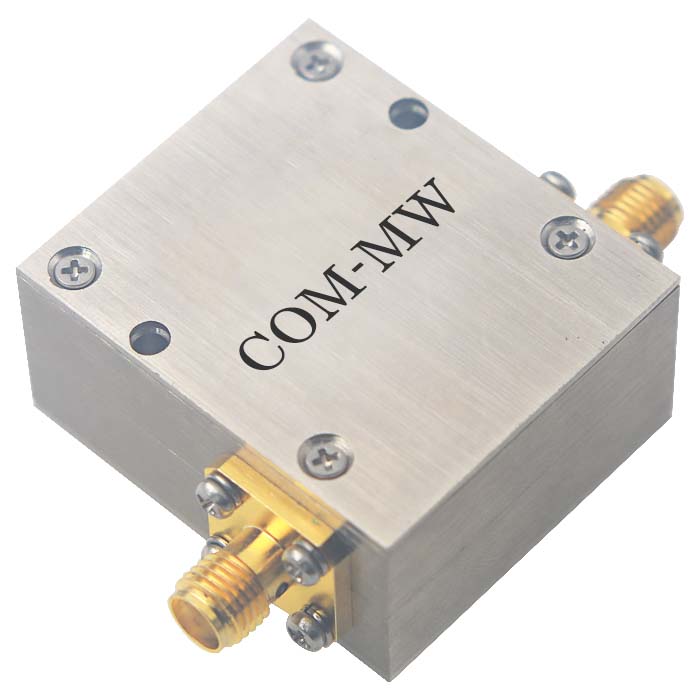

参考实物图

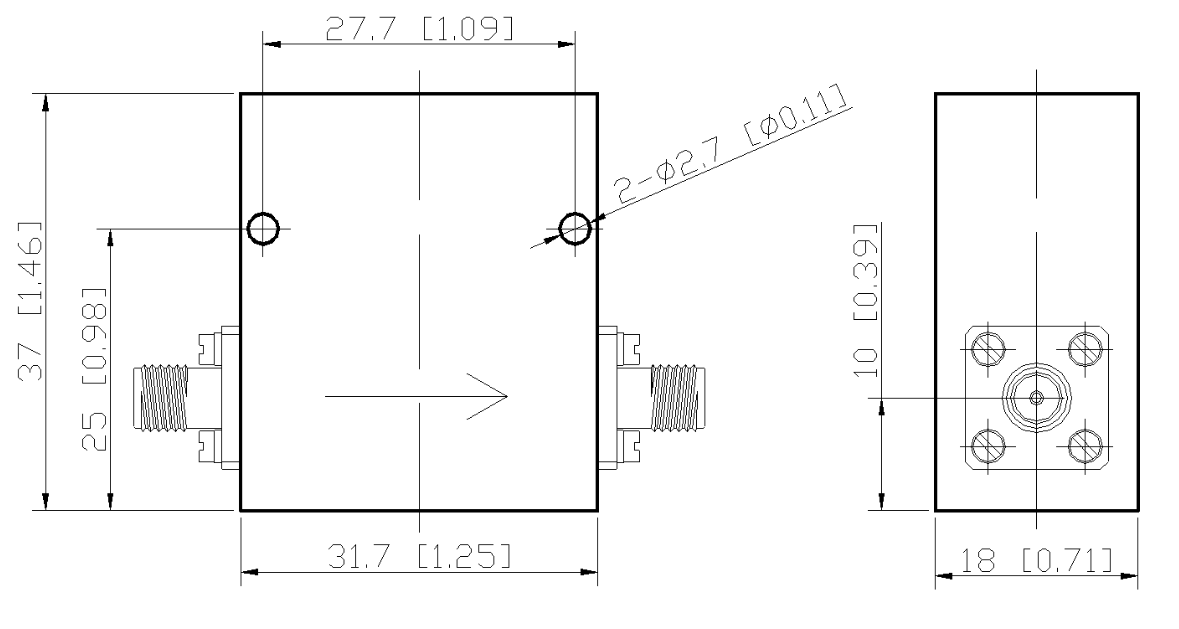

外形结构图(mm)

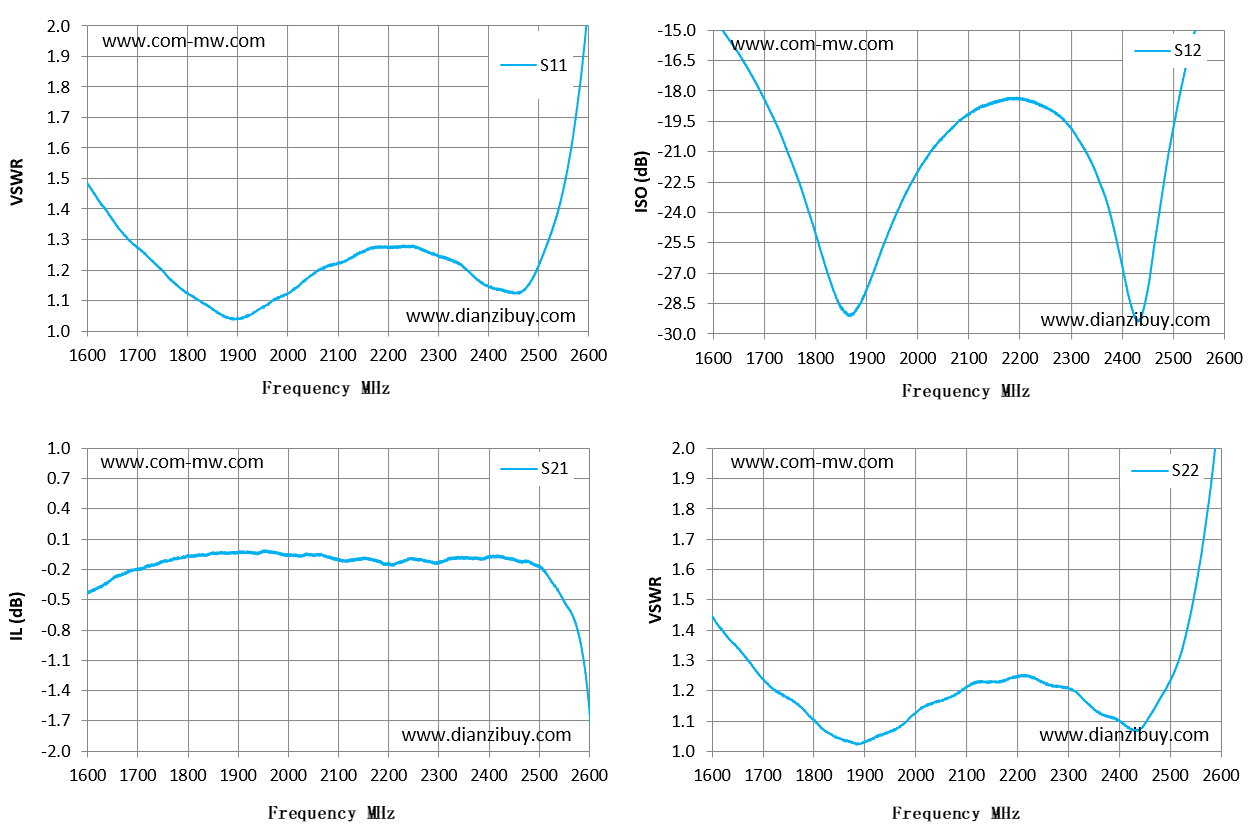

典型测试曲线图

注意事项

安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
