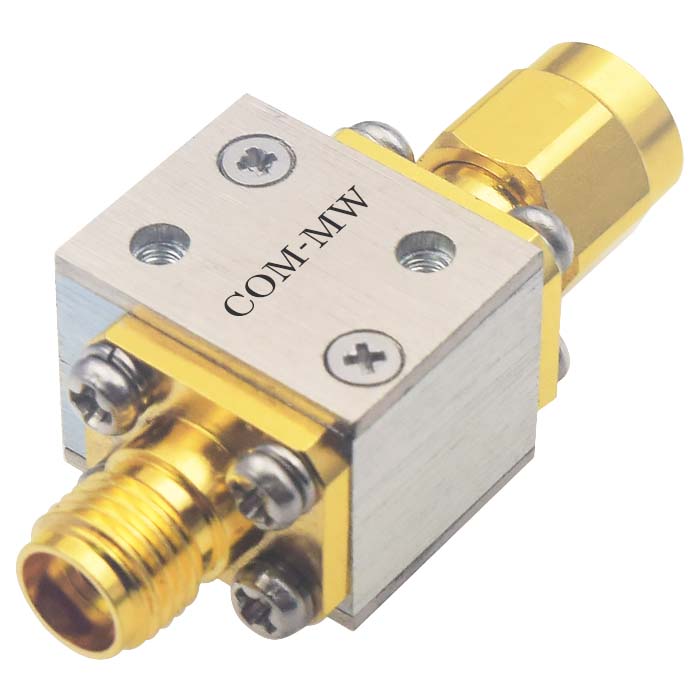

工作频率 10000~15000MHz, 通过功率15W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 10000 | ~ | 15000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.3 |
| 通过功率 | 15W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 从左到右 |

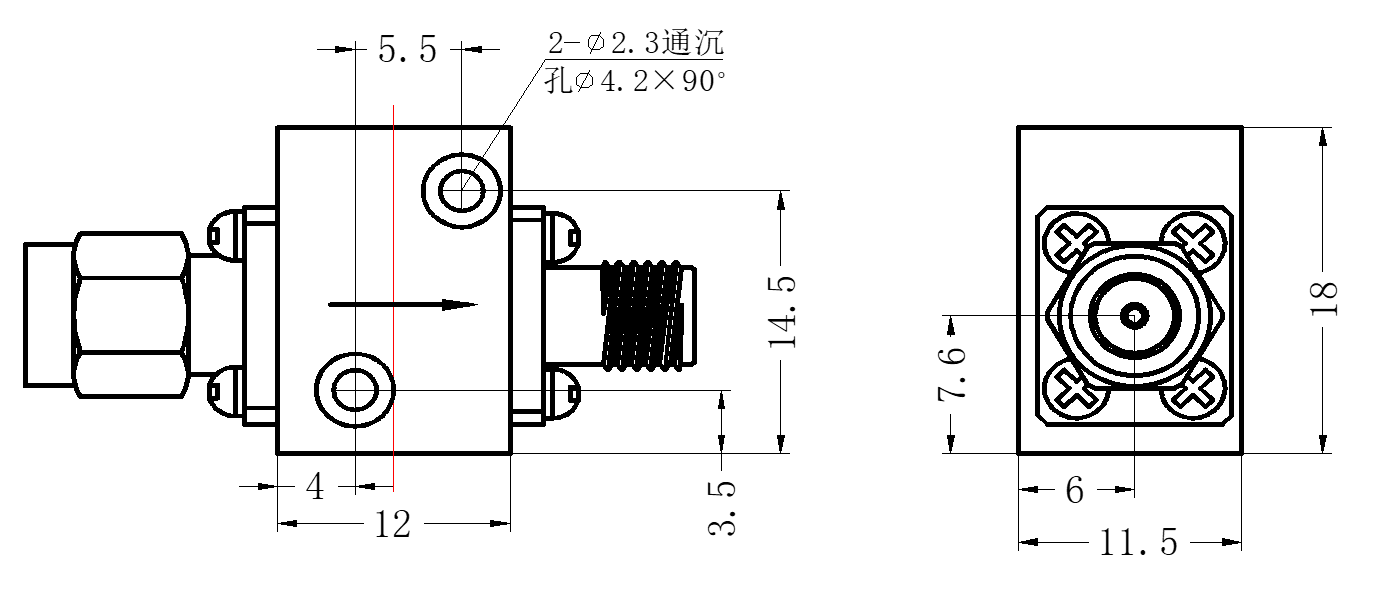

| 接口形式 | SMA-MF |
| 接口材质 | 外壳铜 |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |

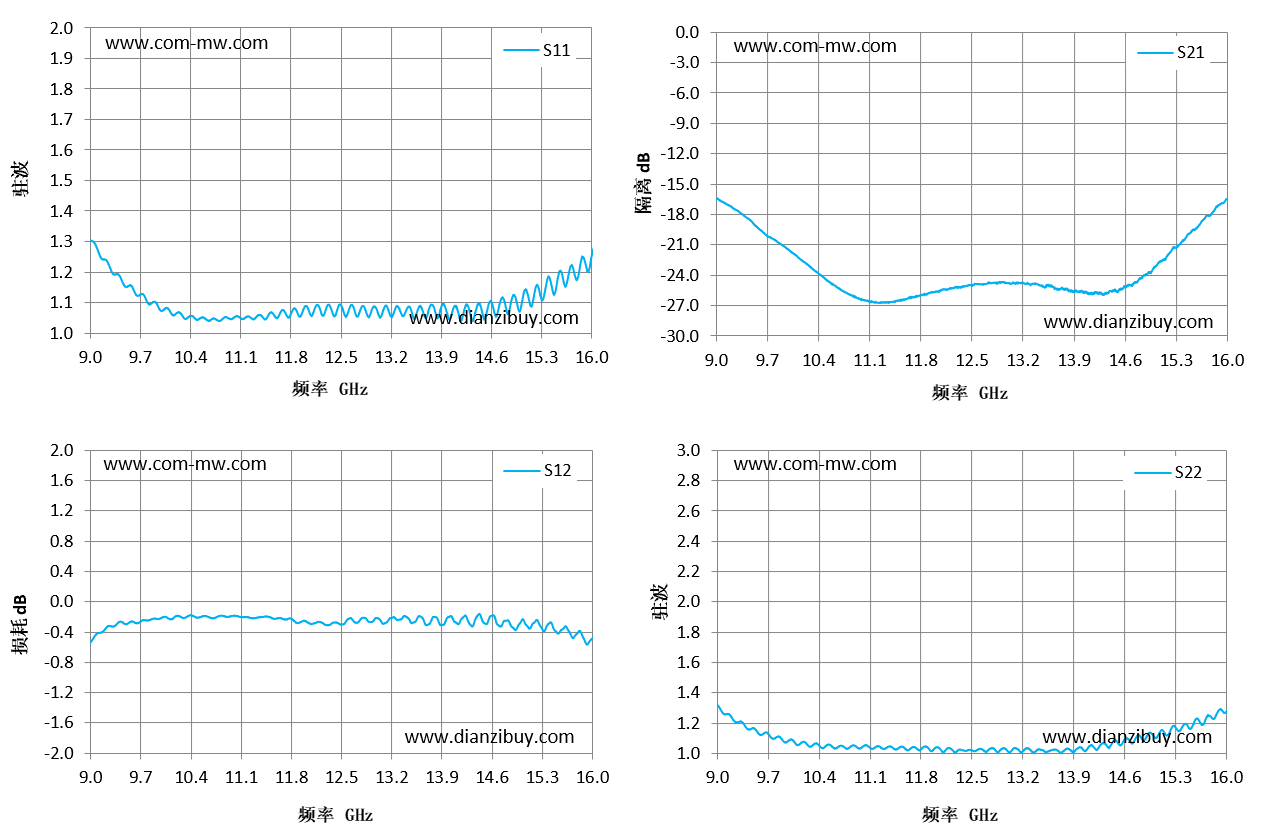

| 频率 GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
| 9 | 1.3 | -0.54 | -16.37 | 1.32 |
| 9.5 | 1.15 | -0.3 | -18.79 | 1.17 |
| 10 | 1.07 | -0.22 | -21.5 | 1.09 |
| 10.5 | 1.04 | -0.22 | -24.37 | 1.05 |
| 11 | 1.05 | -0.19 | -26.38 | 1.04 |
| 11.5 | 1.06 | -0.21 | -26.48 | 1.04 |
| 12 | 1.09 | -0.26 | -25.63 | 1.04 |
| 12.5 | 1.09 | -0.31 | -24.99 | 1.02 |
| 13 | 1.08 | -0.22 | -24.77 | 1.01 |
| 13.5 | 1.06 | -0.28 | -25.18 | 1.01 |
| 14 | 1.05 | -0.21 | -25.55 | 1.04 |
| 14.5 | 1.05 | -0.29 | -25.57 | 1.08 |
| 15 | 1.07 | -0.28 | -23.28 | 1.12 |
| 15.5 | 1.14 | -0.4 | -19.83 | 1.16 |
| 16 | 1.24 | -0.49 | -16.5 | 1.27 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
