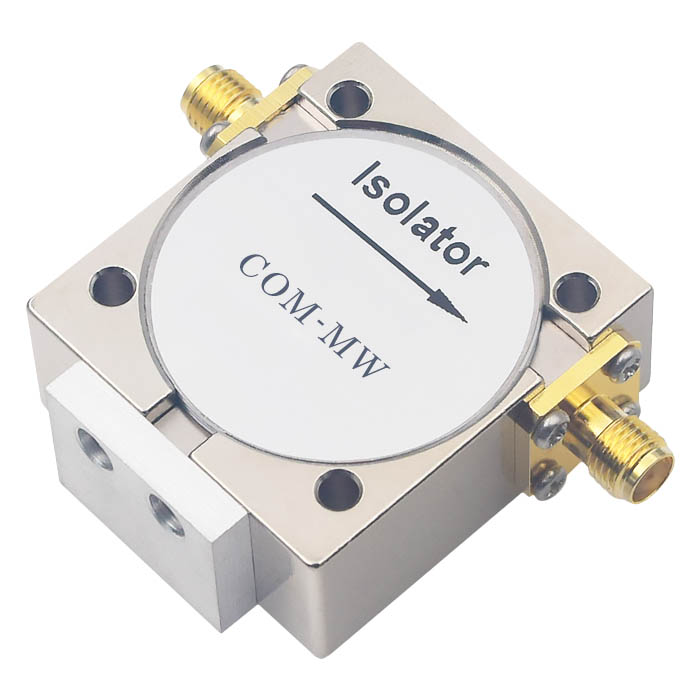

工作频率1200~1400MHz, 通过功率100W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1200 | ~ | 1400 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
| 通过功率 | 100W |
| 耐反射功率 | 30W |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

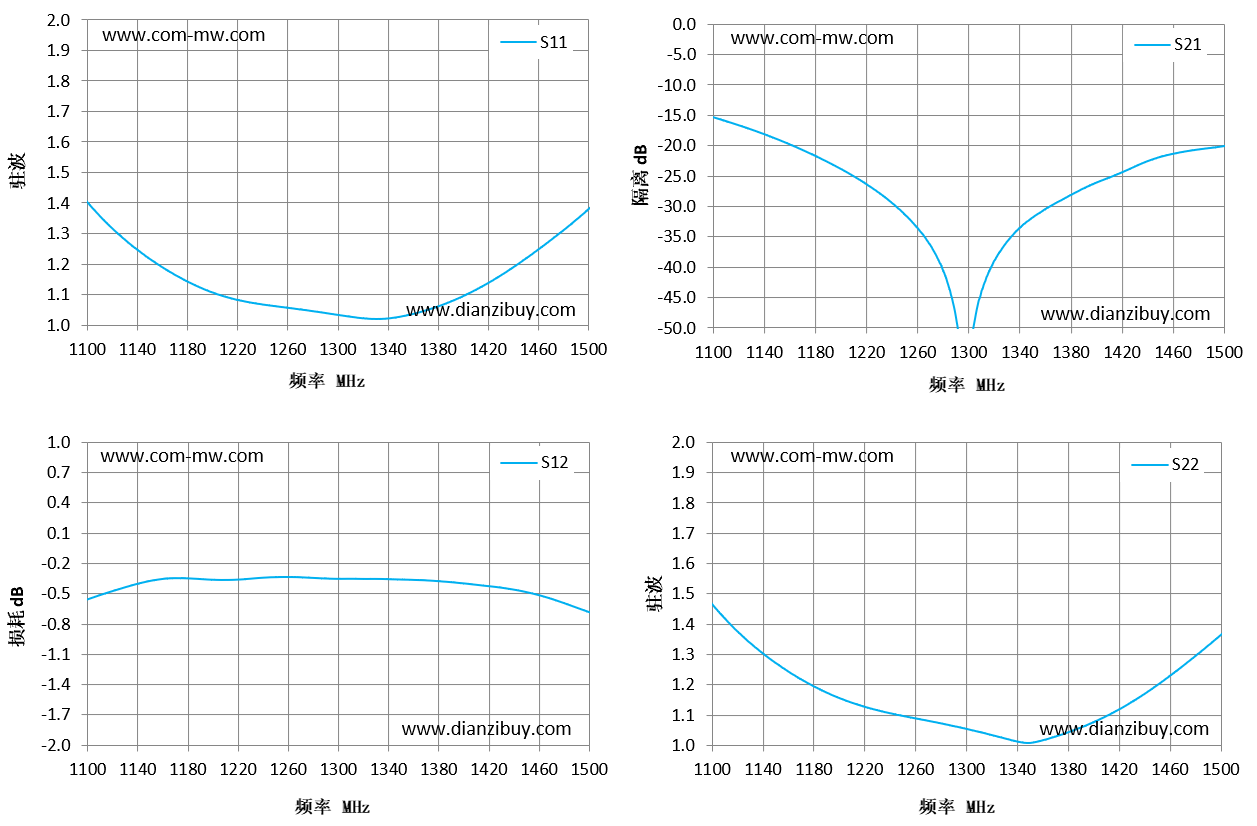

| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 1100 | 1.4 | -0.55 | -15.27 | 1.46 |
| 1129 | 1.29 | -0.44 | -17.2 | 1.34 |
| 1157 | 1.2 | -0.35 | -19.49 | 1.25 |
| 1186 | 1.13 | -0.35 | -22.24 | 1.18 |
| 1214 | 1.09 | -0.36 | -25.52 | 1.13 |
| 1243 | 1.07 | -0.34 | -29.87 | 1.1 |
| 1271 | 1.05 | -0.33 | -36.72 | 1.08 |
| 1300 | 1.03 | -0.35 | -58.57 | 1.05 |
| 1329 | 1.02 | -0.35 | -36.09 | 1.02 |
| 1357 | 1.03 | -0.36 | -30.89 | 1.01 |
| 1386 | 1.07 | -0.38 | -27.43 | 1.05 |
| 1414 | 1.12 | -0.41 | -24.92 | 1.1 |
| 1443 | 1.2 | -0.46 | -22.28 | 1.18 |
| 1471 | 1.28 | -0.55 | -20.87 | 1.26 |
| 1500 | 1.38 | -0.68 | -20.02 | 1.36 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
