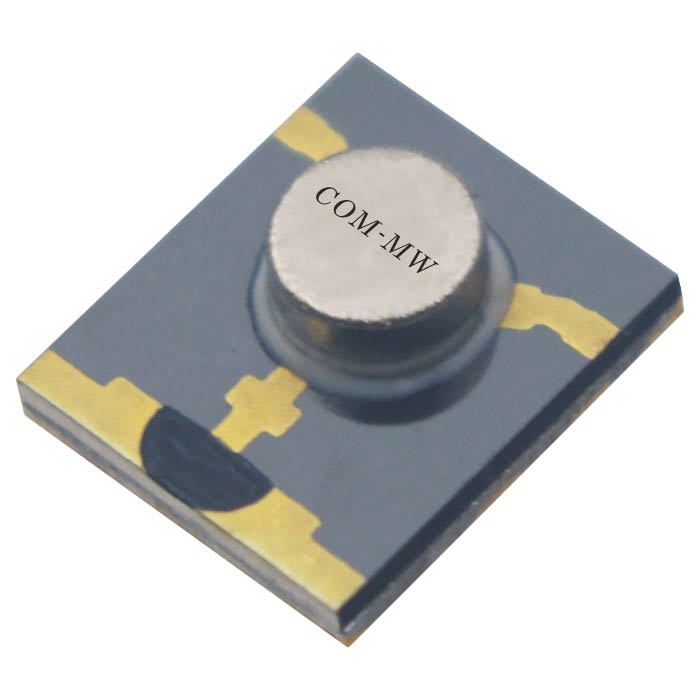

工作频率14~18GHz, 通过功率5W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 14 | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 插入损耗 | 0.6 | dB@温度下 | ||
| 隔离度 | 18 | 20 | dB | |
| 隔离度 | 17 | dB@温度下 | ||
| 驻波比 | 1.3 | |||
| 驻波比 | 1.35 | @温度下 |
| 通过功率 | 5W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 金丝键合 |

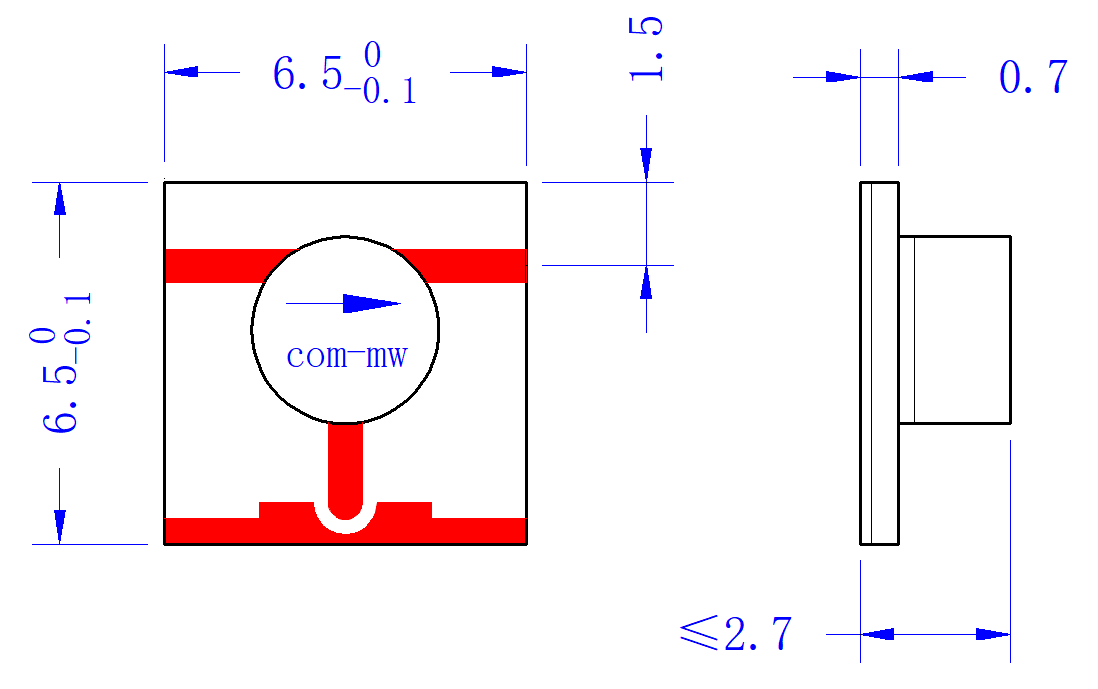

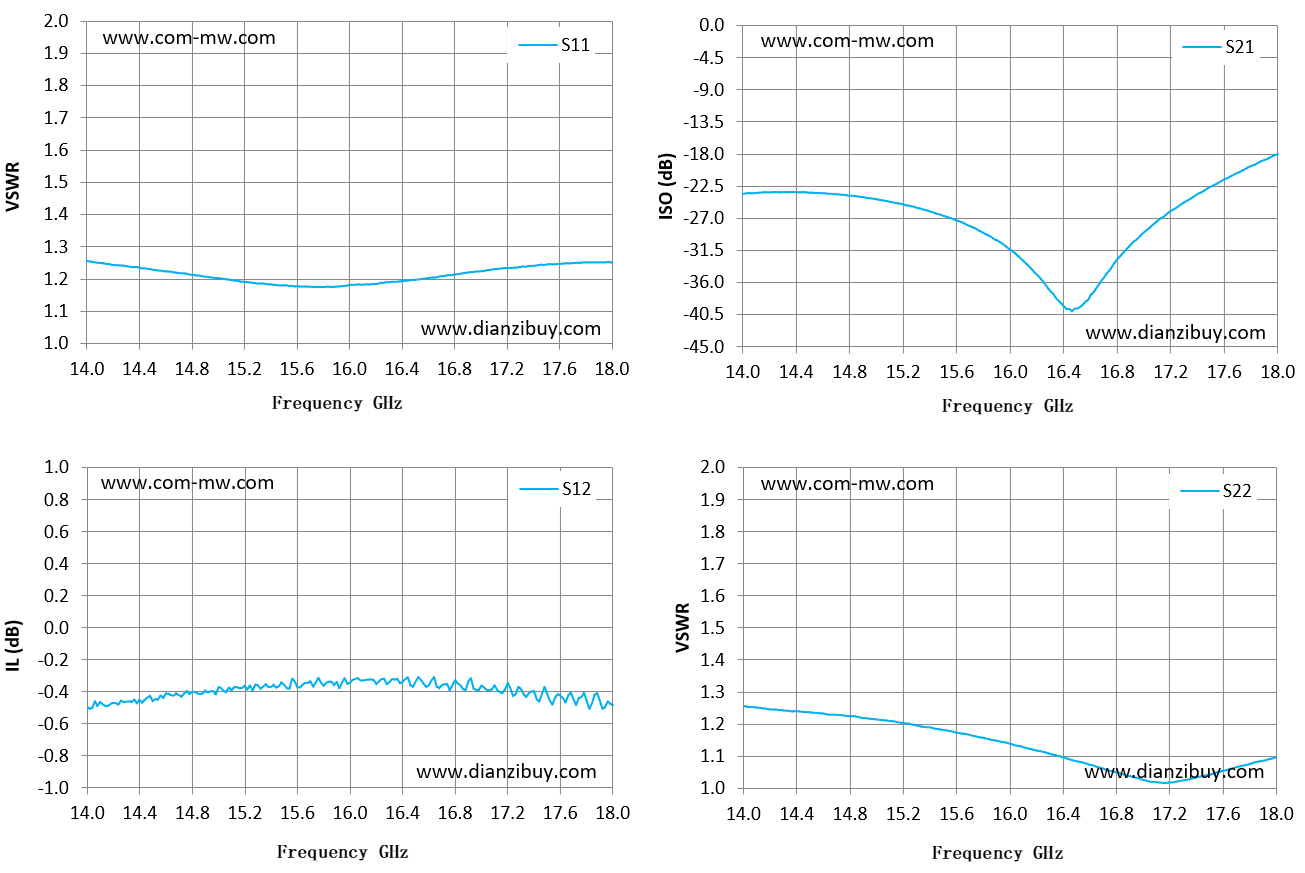

| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 14 | 1.26 | -0.49 | -23.6 | 1.26 |
| 14.29 | 1.24 | -0.46 | -23.35 | 1.24 |
| 14.57 | 1.23 | -0.43 | -23.47 | 1.23 |
| 14.86 | 1.21 | -0.41 | -23.95 | 1.22 |
| 15.14 | 1.19 | -0.37 | -24.85 | 1.21 |
| 15.43 | 1.18 | -0.36 | -26.23 | 1.19 |
| 15.71 | 1.18 | -0.35 | -28.2 | 1.17 |
| 16 | 1.18 | -0.34 | -31.43 | 1.14 |
| 16.29 | 1.19 | -0.35 | -37.01 | 1.11 |
| 16.57 | 1.2 | -0.36 | -38.64 | 1.08 |
| 16.86 | 1.22 | -0.38 | -31.52 | 1.04 |
| 17.14 | 1.23 | -0.4 | -26.88 | 1.02 |
| 17.43 | 1.24 | -0.45 | -23.36 | 1.04 |
| 17.71 | 1.25 | -0.46 | -20.55 | 1.07 |
| 18 | 1.25 | -0.48 | -17.98 | 1.1 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
