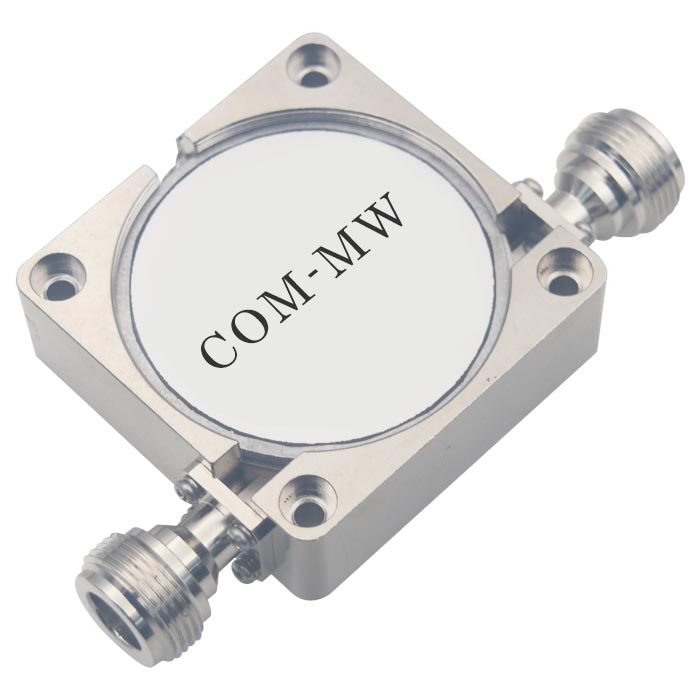

工作频率140~175MHz, 通过功率200W, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 140 | ~ | 175 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 插入损耗 | 0.8 | dB@温度下 | ||
| 隔离度 | 16 | dB | ||
| 隔离度 | 15 | dB@温度下 | ||
| 驻波比 | 1.35 | |||
| 驻波比 | 1.45 | @温度下 |
| 通过功率 | 200W设计保证 |
| 耐反射功率 | 100W设计保证 |
| 传输方向 | 逆时针 |
| 接口形式 | N -F |
| 阻抗 | 50Ω |
| 工作温度 | -25~+60℃设计保证 |
| 质量等级 | 工业级 |

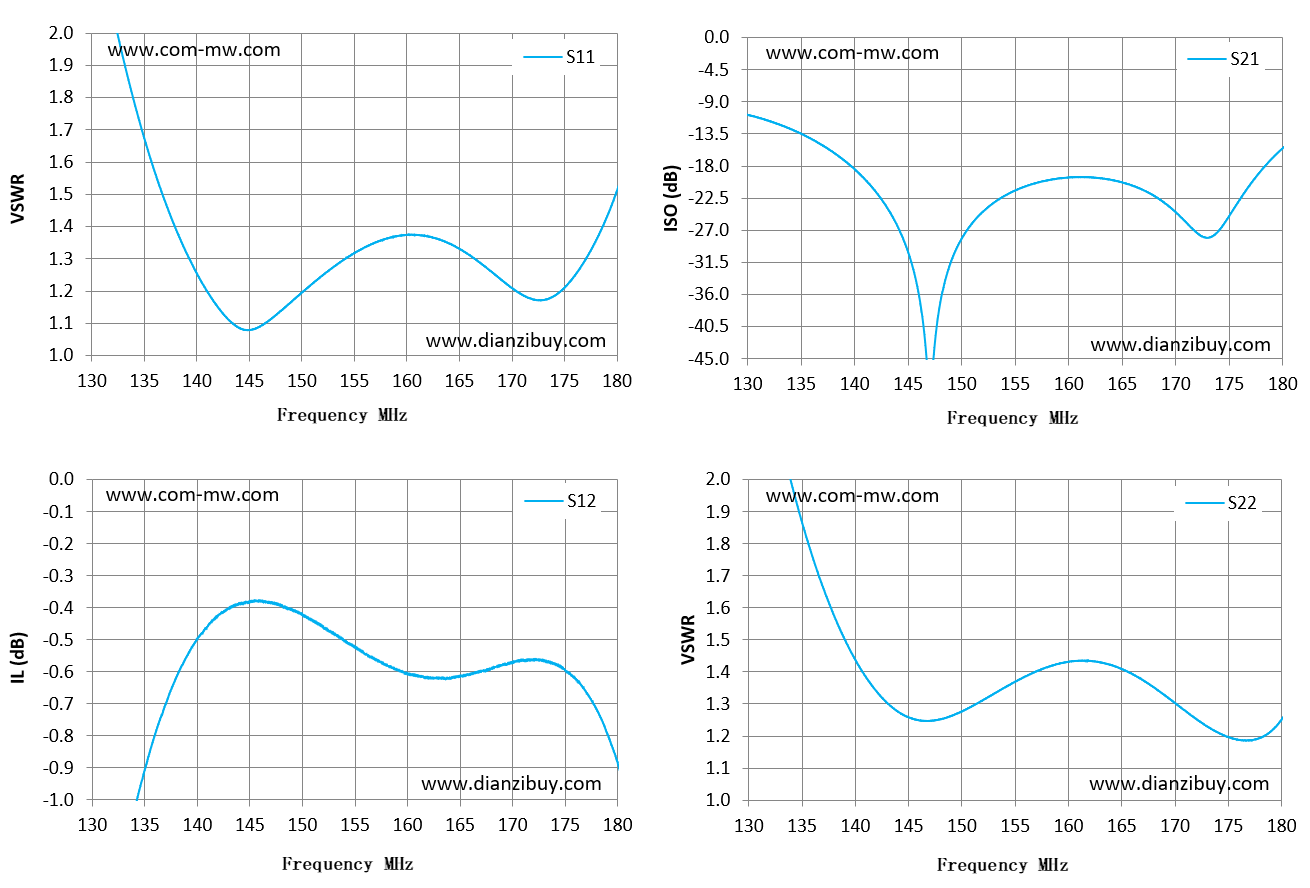

| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 130 | 2.4 | -1.72 | -10.82 | 2.63 |
| 134 | 1.79 | -1.03 | -12.8 | 1.99 |
| 137 | 1.48 | -0.7 | -15.1 | 1.66 |
| 141 | 1.2 | -0.46 | -19.91 | 1.38 |
| 144 | 1.09 | -0.39 | -26.39 | 1.28 |
| 148 | 1.14 | -0.39 | -37.15 | 1.25 |
| 151 | 1.22 | -0.44 | -26 | 1.29 |
| 155 | 1.32 | -0.52 | -21.43 | 1.37 |
| 159 | 1.37 | -0.59 | -19.76 | 1.42 |
| 162 | 1.37 | -0.62 | -19.59 | 1.43 |
| 166 | 1.31 | -0.61 | -20.77 | 1.39 |
| 169 | 1.24 | -0.58 | -23.22 | 1.33 |
| 173 | 1.17 | -0.57 | -28.06 | 1.23 |
| 176 | 1.25 | -0.62 | -22.67 | 1.19 |
| 180 | 1.51 | -0.88 | -15.5 | 1.25 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
