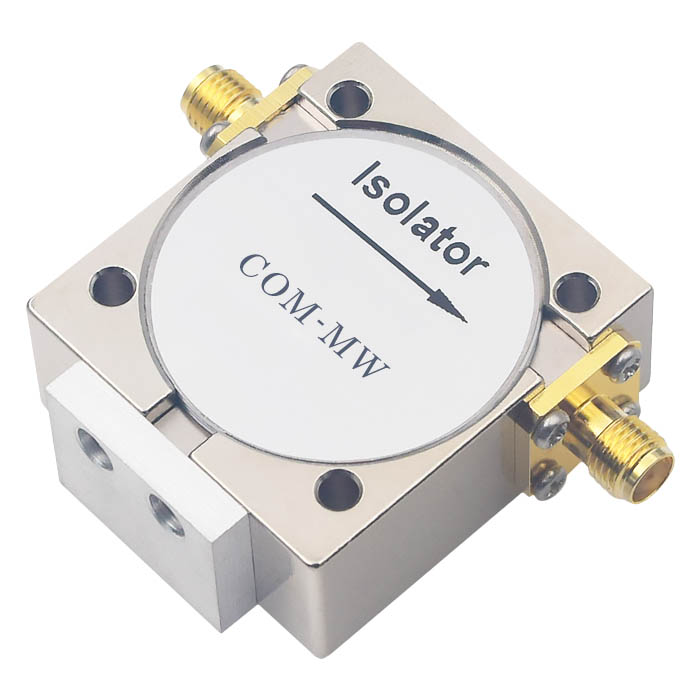

工作频率1400~1700MHz, 通过功率100W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1400 | ~ | 1700 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
| 通过功率 | 100W |
| 耐反射功率 | 30W |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

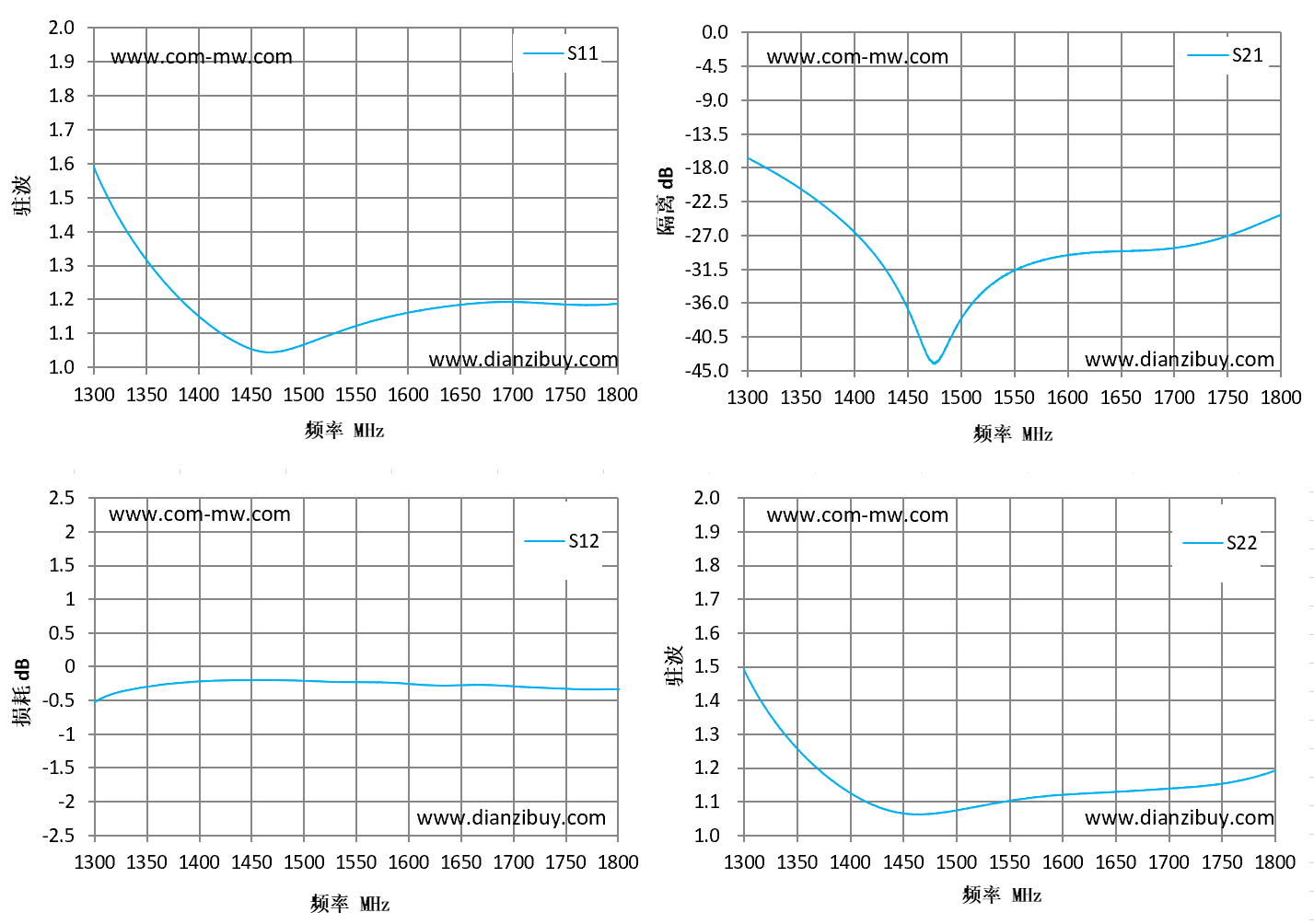

| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 1300 | 1.58 | -0.53 | -16.7 | 1.49 |
| 1336 | 1.38 | -0.34 | -19.57 | 1.31 |
| 1371 | 1.24 | -0.26 | -23.01 | 1.19 |
| 1407 | 1.13 | -0.21 | -27.65 | 1.11 |
| 1443 | 1.06 | -0.2 | -34.82 | 1.07 |
| 1479 | 1.05 | -0.2 | -43.56 | 1.07 |
| 1514 | 1.08 | -0.22 | -35.46 | 1.08 |
| 1550 | 1.12 | -0.23 | -31.65 | 1.1 |
| 1586 | 1.15 | -0.24 | -30 | 1.12 |
| 1621 | 1.17 | -0.28 | -29.31 | 1.13 |
| 1657 | 1.19 | -0.27 | -29.09 | 1.13 |
| 1693 | 1.19 | -0.29 | -28.79 | 1.14 |
| 1729 | 1.19 | -0.32 | -27.93 | 1.15 |
| 1764 | 1.18 | -0.34 | -26.35 | 1.16 |
| 1800 | 1.19 | -0.34 | -24.24 | 1.19 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
