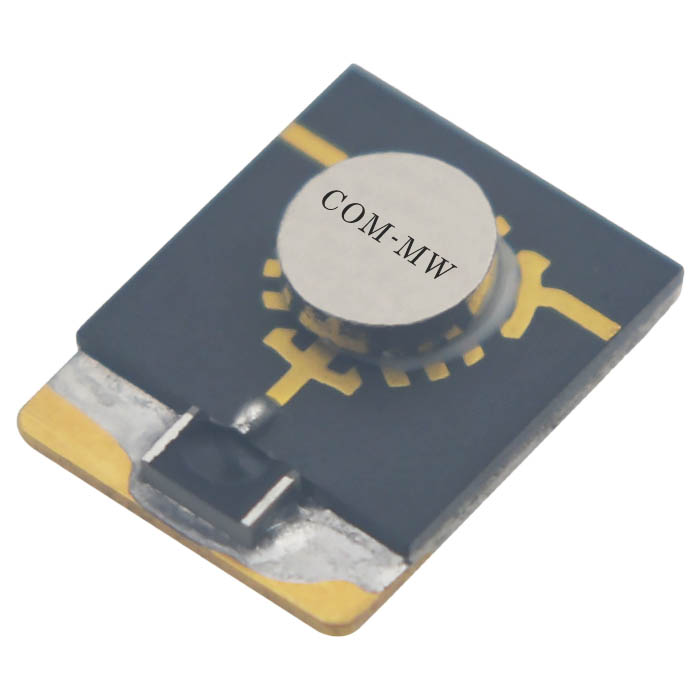

工作频率9~10GHz, 通过功率20W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 9 | ~ | 10 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
| 通过功率 | 20W设计保证 |
| 耐反射功率 | 20W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 金丝键合 |

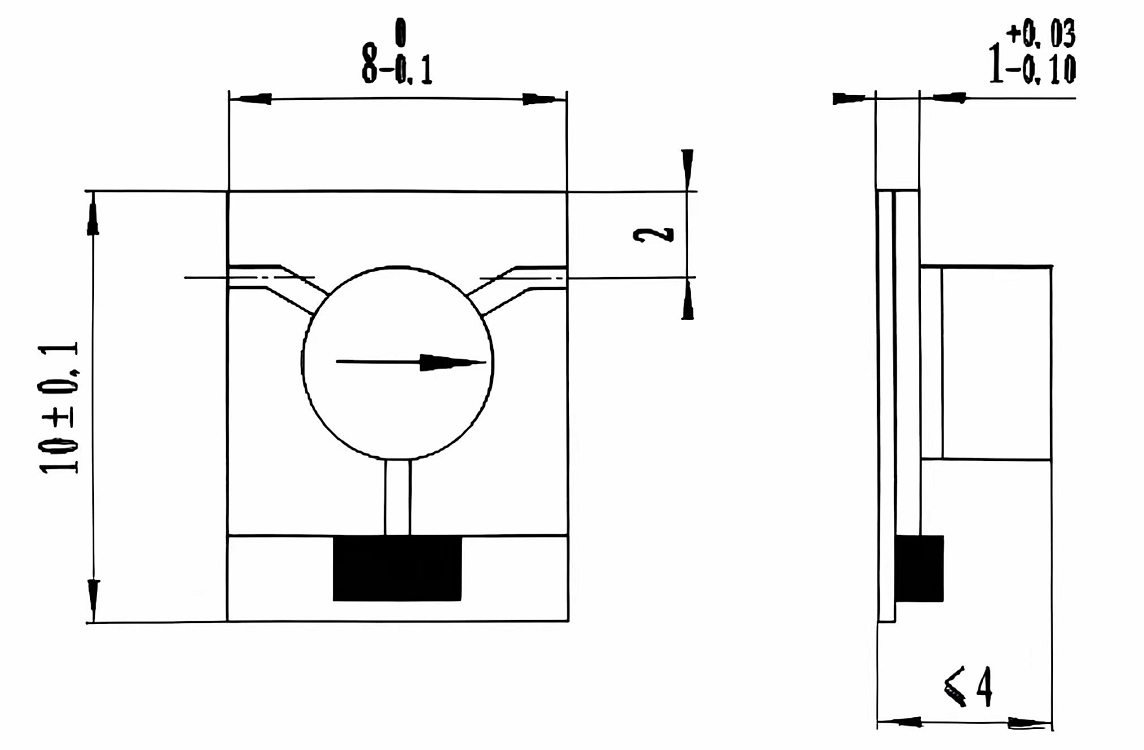

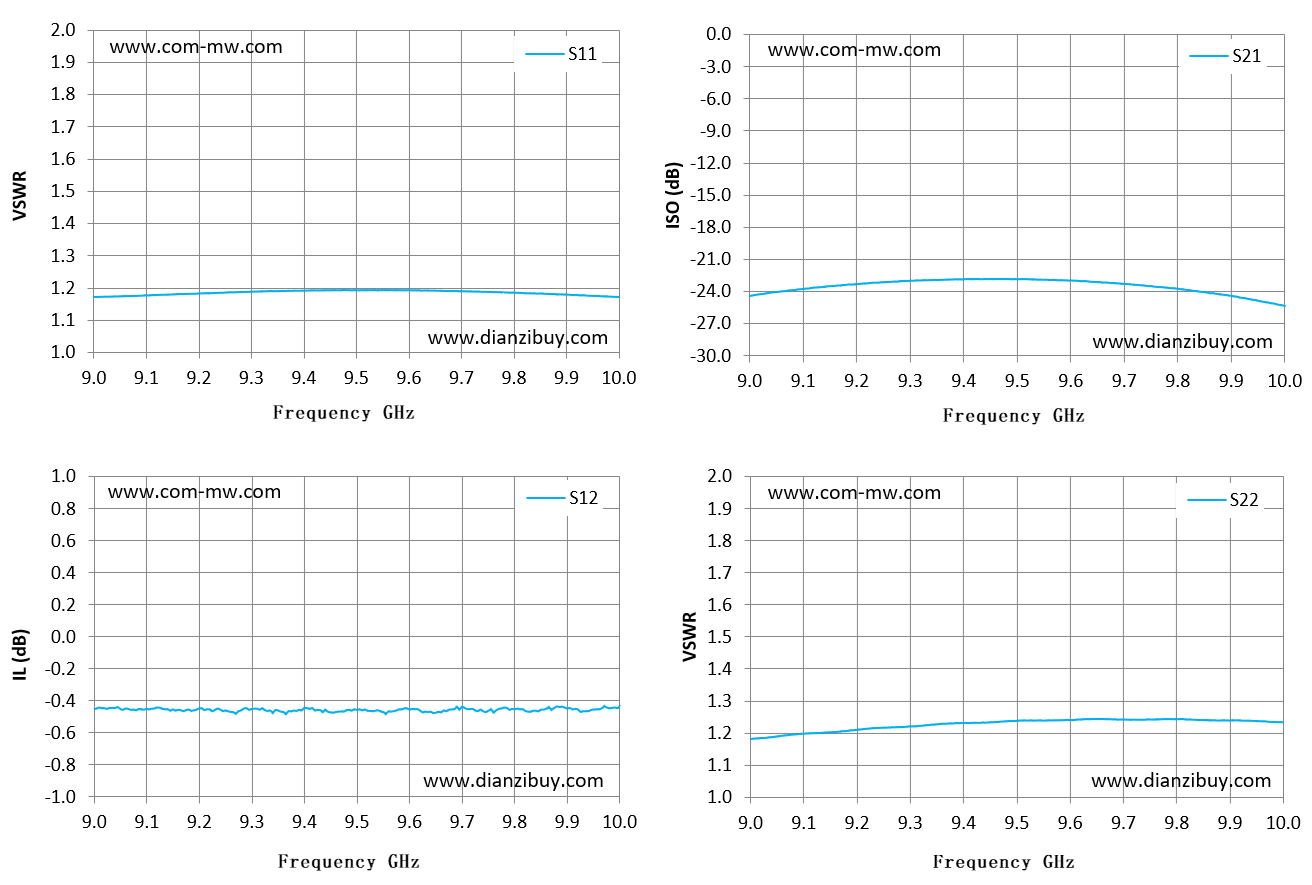

| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 9 | 1.17 | -0.45 | -24.44 | 1.18 |
| 9.07 | 1.17 | -0.46 | -23.95 | 1.19 |
| 9.14 | 1.18 | -0.45 | -23.58 | 1.2 |
| 9.21 | 1.18 | -0.46 | -23.3 | 1.21 |
| 9.29 | 1.19 | -0.45 | -23.05 | 1.22 |
| 9.36 | 1.19 | -0.47 | -22.95 | 1.23 |
| 9.43 | 1.19 | -0.46 | -22.89 | 1.23 |
| 9.5 | 1.19 | -0.46 | -22.89 | 1.24 |
| 9.57 | 1.19 | -0.47 | -22.97 | 1.24 |
| 9.64 | 1.19 | -0.47 | -23.14 | 1.24 |
| 9.71 | 1.19 | -0.46 | -23.37 | 1.24 |
| 9.79 | 1.19 | -0.46 | -23.72 | 1.24 |
| 9.86 | 1.18 | -0.45 | -24.2 | 1.24 |
| 9.93 | 1.18 | -0.47 | -24.7 | 1.24 |
| 10 | 1.17 | -0.44 | -25.37 | 1.23 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
