工作频率19~21GHz, 通过功率5W, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 19 | ~ | 21 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
| 通过功率 | 5W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 从左到右 |

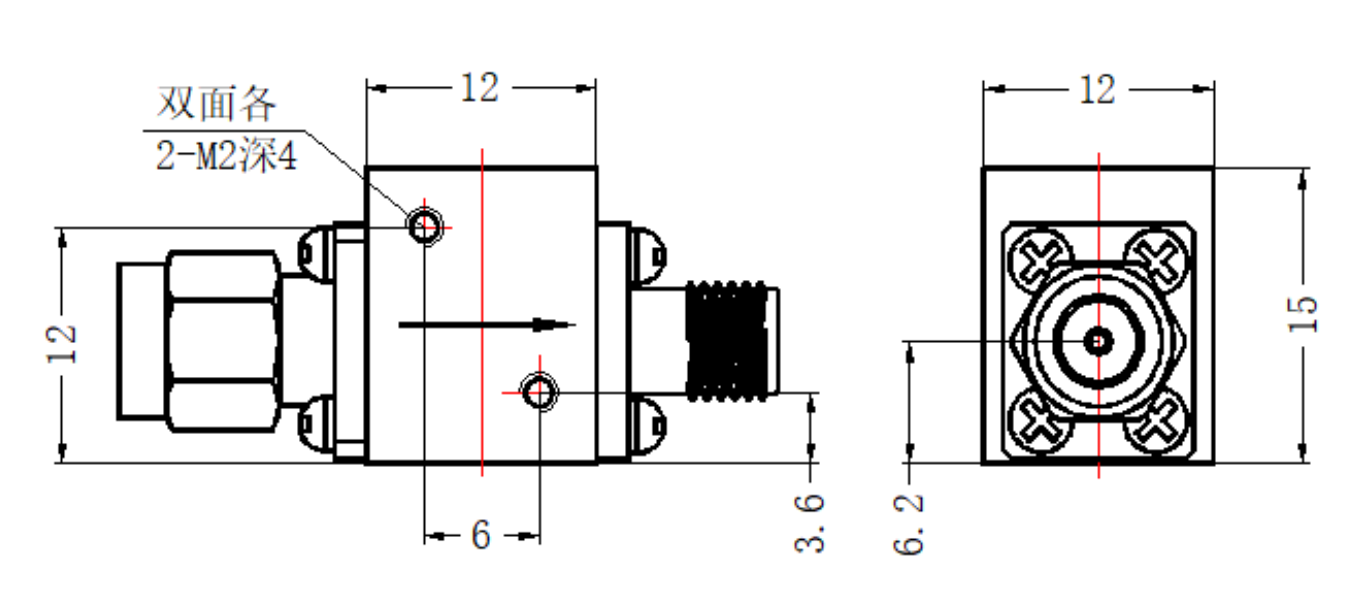

| 接口形式 | 2.92-JK |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

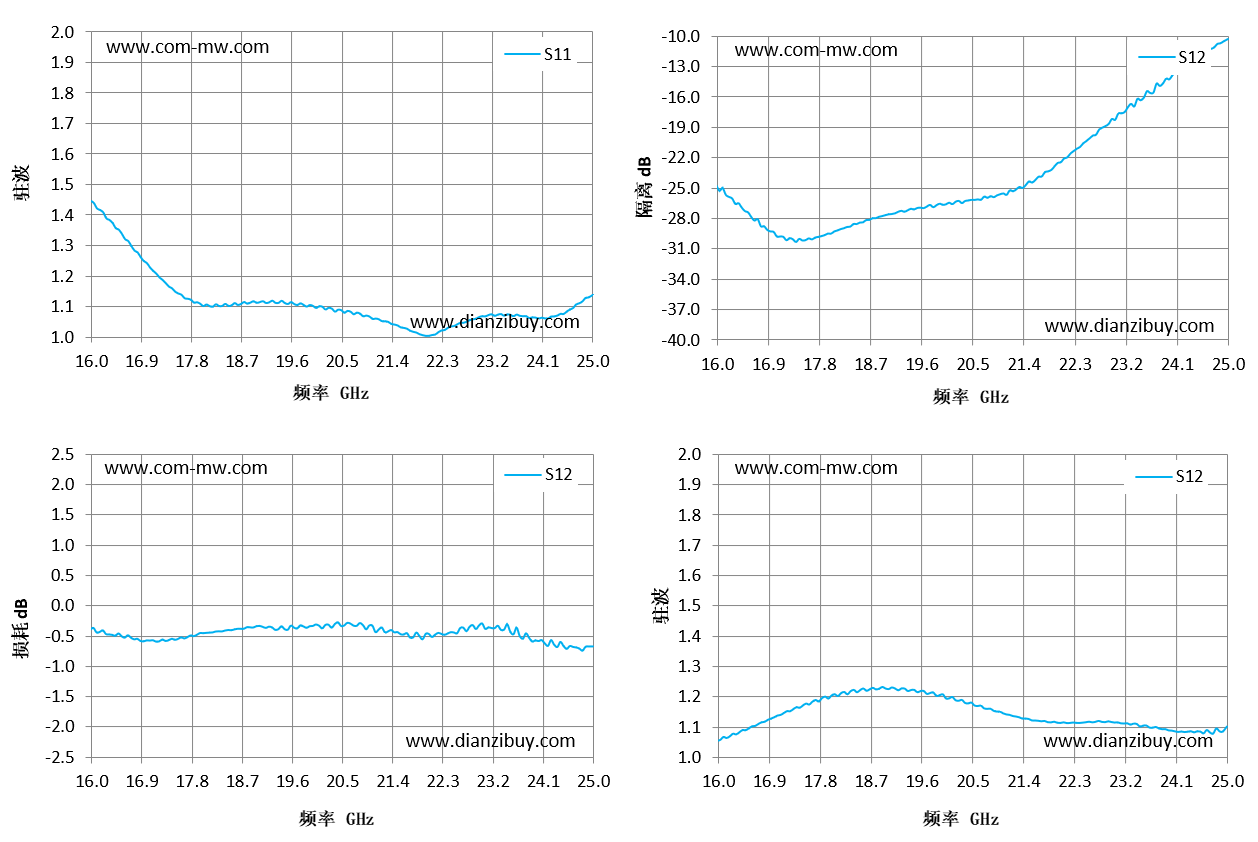

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 隔离 dB | S12 驻波 |
|---|---|---|---|---|
| 16 | 1.45 | -0.4 | -24.74 | 1.06 |
| 16.64 | 1.32 | -0.53 | -27.87 | 1.1 |
| 17.29 | 1.19 | -0.56 | -29.94 | 1.15 |
| 17.93 | 1.11 | -0.49 | -29.65 | 1.2 |
| 18.57 | 1.11 | -0.39 | -28.38 | 1.23 |
| 19.21 | 1.11 | -0.35 | -27.35 | 1.22 |
| 19.86 | 1.11 | -0.35 | -26.89 | 1.22 |
| 20.5 | 1.09 | -0.34 | -26.16 | 1.18 |
| 21.14 | 1.06 | -0.44 | -25.67 | 1.14 |
| 21.79 | 1.02 | -0.53 | -23.44 | 1.12 |
| 22.43 | 1.03 | -0.46 | -20.96 | 1.11 |
| 23.07 | 1.07 | -0.39 | -17.66 | 1.12 |
| 23.71 | 1.07 | -0.51 | -15.6 | 1.1 |
| 24.36 | 1.07 | -0.65 | -12.65 | 1.09 |
| 25 | 1.14 | -0.68 | -10.31 | 1.1 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
