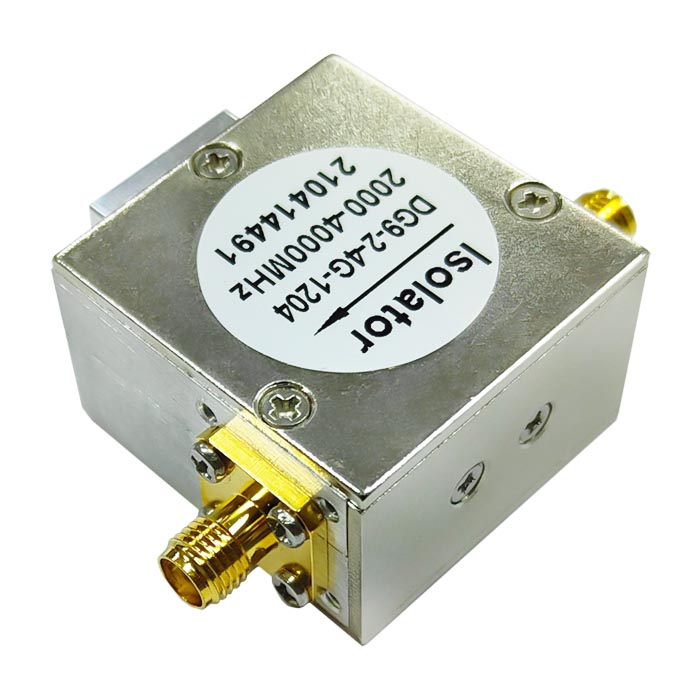

工作频率2000~4000MHz, 通过功率100W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 4000 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.35 |
| 通过功率 | 100W设计保证 |
| 耐反射功率 | 20W设计保证 |
| 传输方向 | 顺时针 |

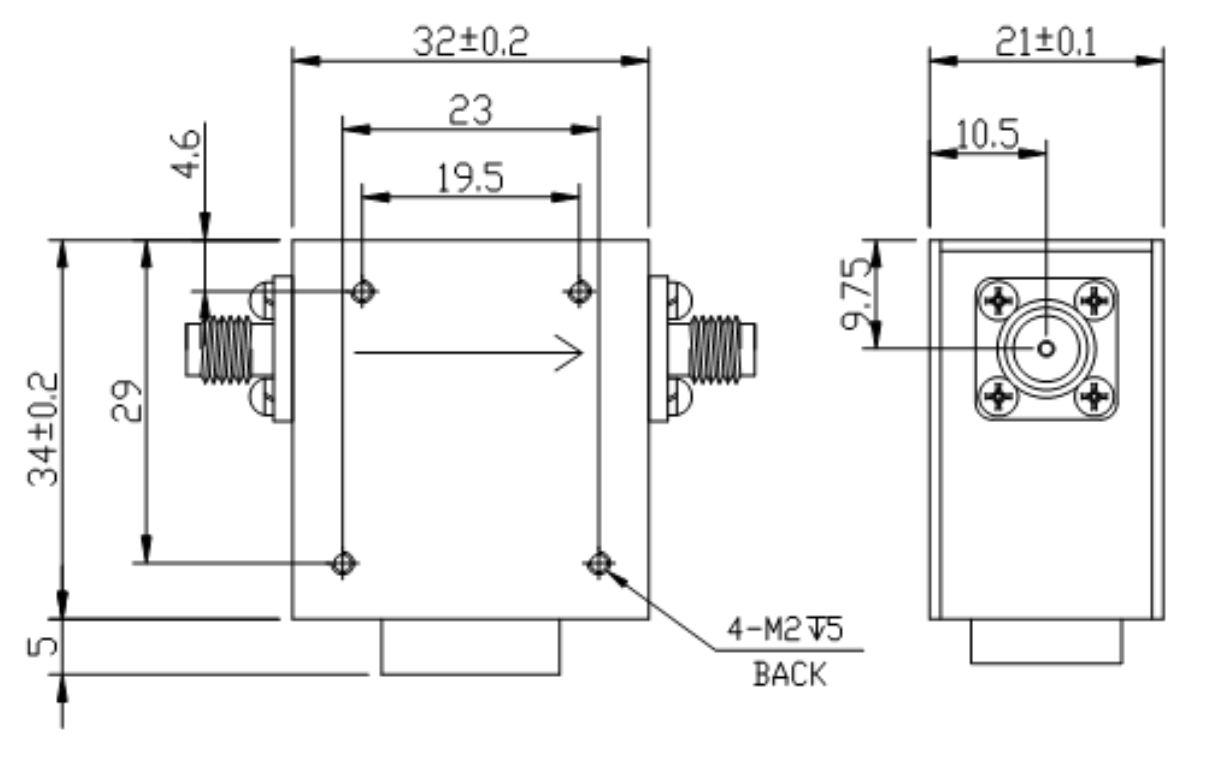

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

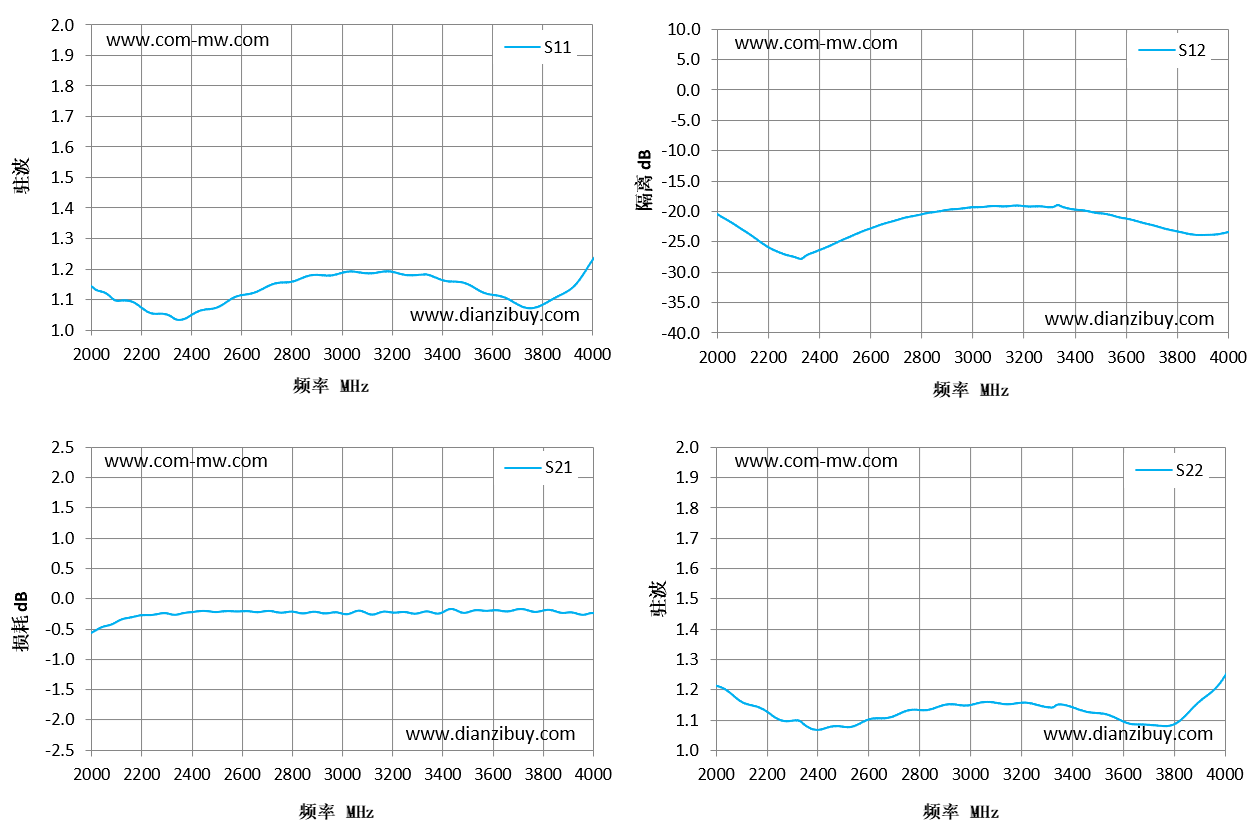

| 频率 MHz | S11 驻波 | S21 损耗 dB | S12 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 2000 | 1.14 | -0.56 | -20.47 | 1.21 |
| 2143 | 1.1 | -0.31 | -24.27 | 1.15 |
| 2286 | 1.05 | -0.24 | -27.35 | 1.1 |
| 2429 | 1.06 | -0.2 | -25.86 | 1.07 |
| 2571 | 1.11 | -0.21 | -23.23 | 1.09 |
| 2714 | 1.15 | -0.2 | -21.28 | 1.12 |
| 2857 | 1.18 | -0.23 | -20.06 | 1.14 |
| 3000 | 1.19 | -0.24 | -19.32 | 1.15 |
| 3143 | 1.19 | -0.23 | -19.13 | 1.15 |
| 3286 | 1.18 | -0.24 | -19.27 | 1.14 |
| 3429 | 1.16 | -0.17 | -19.82 | 1.13 |
| 3571 | 1.12 | -0.2 | -20.97 | 1.11 |
| 3714 | 1.08 | -0.17 | -22.4 | 1.08 |
| 3857 | 1.11 | -0.21 | -23.8 | 1.12 |
| 4000 | 1.23 | -0.23 | -23.42 | 1.24 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
