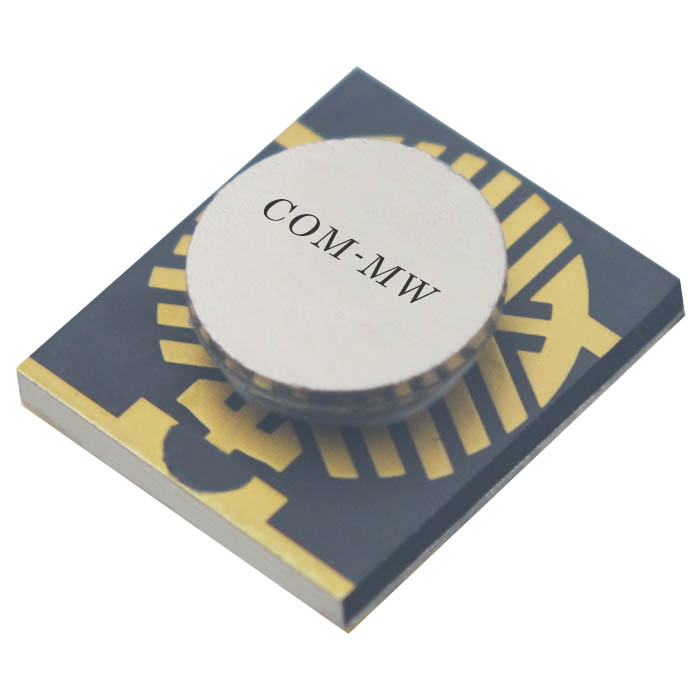

工作频率2.7~3.5GHz, 通过功率10W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2.7 | ~ | 3.5 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 插入损耗 | 0.6 | dB@温度下 | ||
| 隔离度 | 17 | dB | ||
| 隔离度 | 16 | dB@温度下 | ||
| 驻波比 | 1.3 | |||
| 驻波比 | 1.35 | @温度下 |
| 通过功率 | 10W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 顺时针 |

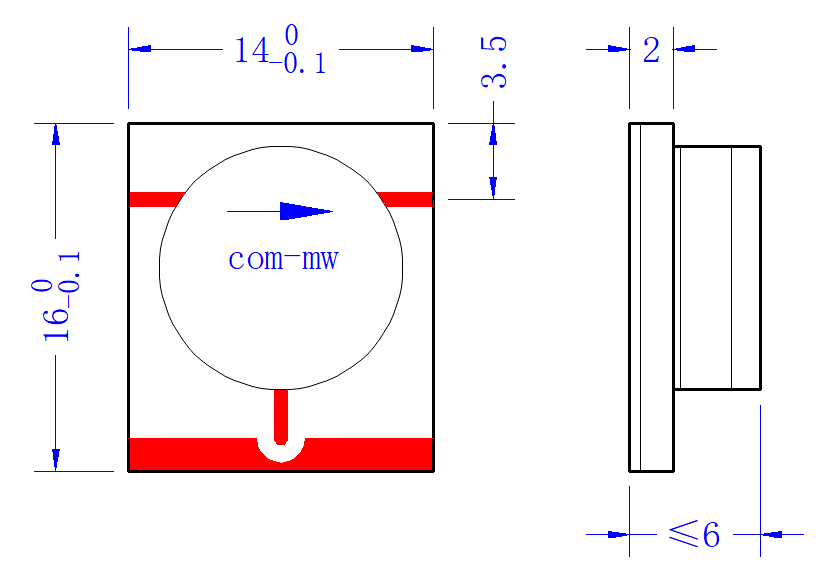

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 金丝键合 |

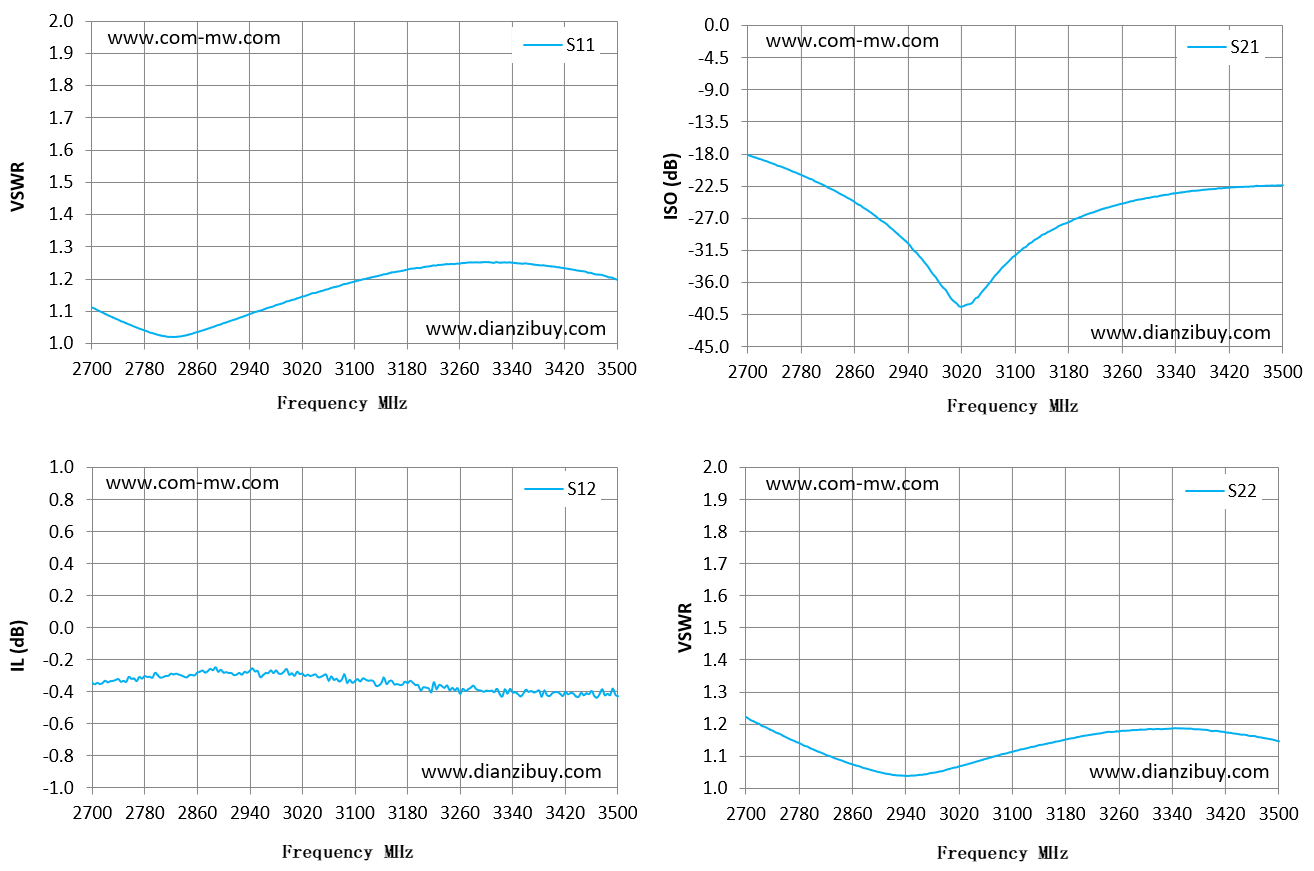

| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 2700 | 1.11 | -0.34 | -18.12 | 1.22 |
| 2757 | 1.06 | -0.31 | -20 | 1.16 |
| 2814 | 1.02 | -0.3 | -22.3 | 1.11 |
| 2871 | 1.04 | -0.27 | -25.17 | 1.07 |
| 2929 | 1.08 | -0.29 | -29.53 | 1.04 |
| 2986 | 1.12 | -0.29 | -35.69 | 1.05 |
| 3043 | 1.16 | -0.29 | -38.19 | 1.08 |
| 3100 | 1.19 | -0.34 | -32.16 | 1.11 |
| 3157 | 1.22 | -0.33 | -28.54 | 1.14 |
| 3214 | 1.24 | -0.38 | -26.25 | 1.16 |
| 3271 | 1.25 | -0.4 | -24.72 | 1.18 |
| 3329 | 1.25 | -0.39 | -23.68 | 1.18 |
| 3386 | 1.24 | -0.43 | -22.98 | 1.18 |
| 3443 | 1.23 | -0.43 | -22.59 | 1.17 |
| 3500 | 1.2 | -0.43 | -22.36 | 1.15 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
