DG9-2200-2500-3326 隔离器
隔离器

隔离器 DG9-2200-2500-3326

工作频率 2200~2500MHz, 通过功率150W, SMA

型号
DG9-2200-2500-3326
库存
支持定制
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
78 g
质保条件
一年保修

资料下载

商品介绍

主要参数

参数最小典型最大单位
工作频率2200~2500MHz
插入损耗0.4dB
隔离度18dB
驻波比1.3

其它参数

通过功率150W设计保证
耐反射功率150W设计保证
传输方向从左到右
接口形式SMA-F
阻抗50Ω
工作温度-40~+70℃设计保证
质量等级工业级

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWRS12 ISO dB
2.00-0.211.251.24-17.75
2.07-0.171.201.17-20.10
2.14-0.151.181.13-22.77
2.21-0.151.161.11-26.23
2.29-0.141.131.09-32.18
2.36-0.131.091.07-47.12
2.43-0.141.041.04-29.66
2.50-0.151.021.05-23.46
2.57-0.211.101.11-19.61
2.64-0.291.201.20-16.95
2.71-0.481.311.30-15.06
2.79-0.751.401.39-13.79
2.86-1.601.671.58-16.49
2.93-2.331.461.42-13.55
3.00-13.531.601.62-25.62

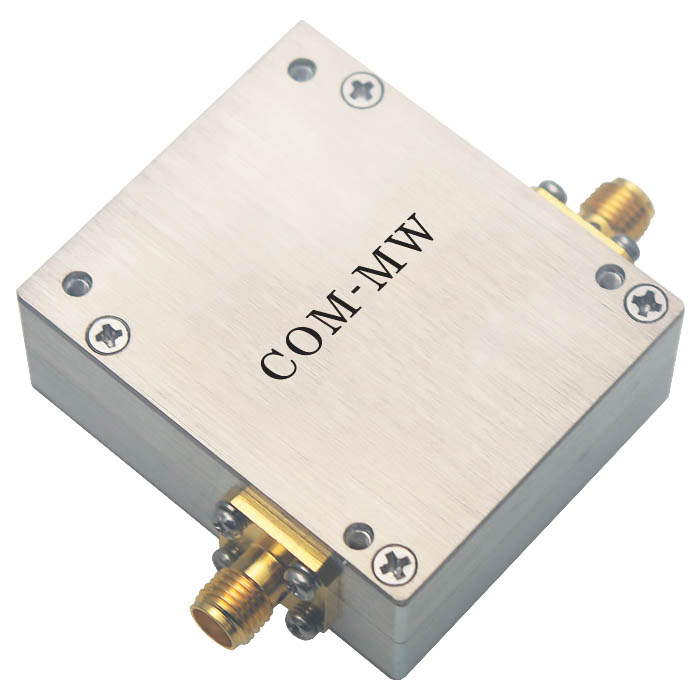

参考实物图

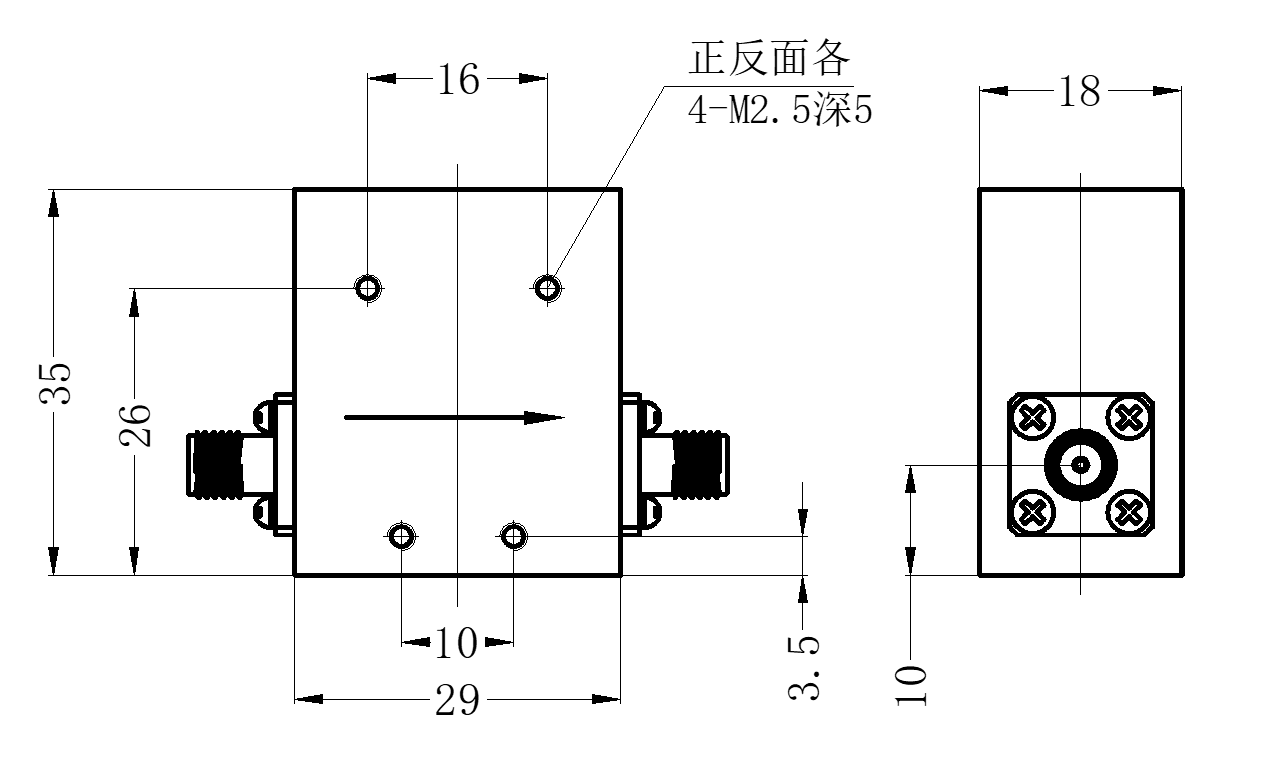

外形结构图(mm)

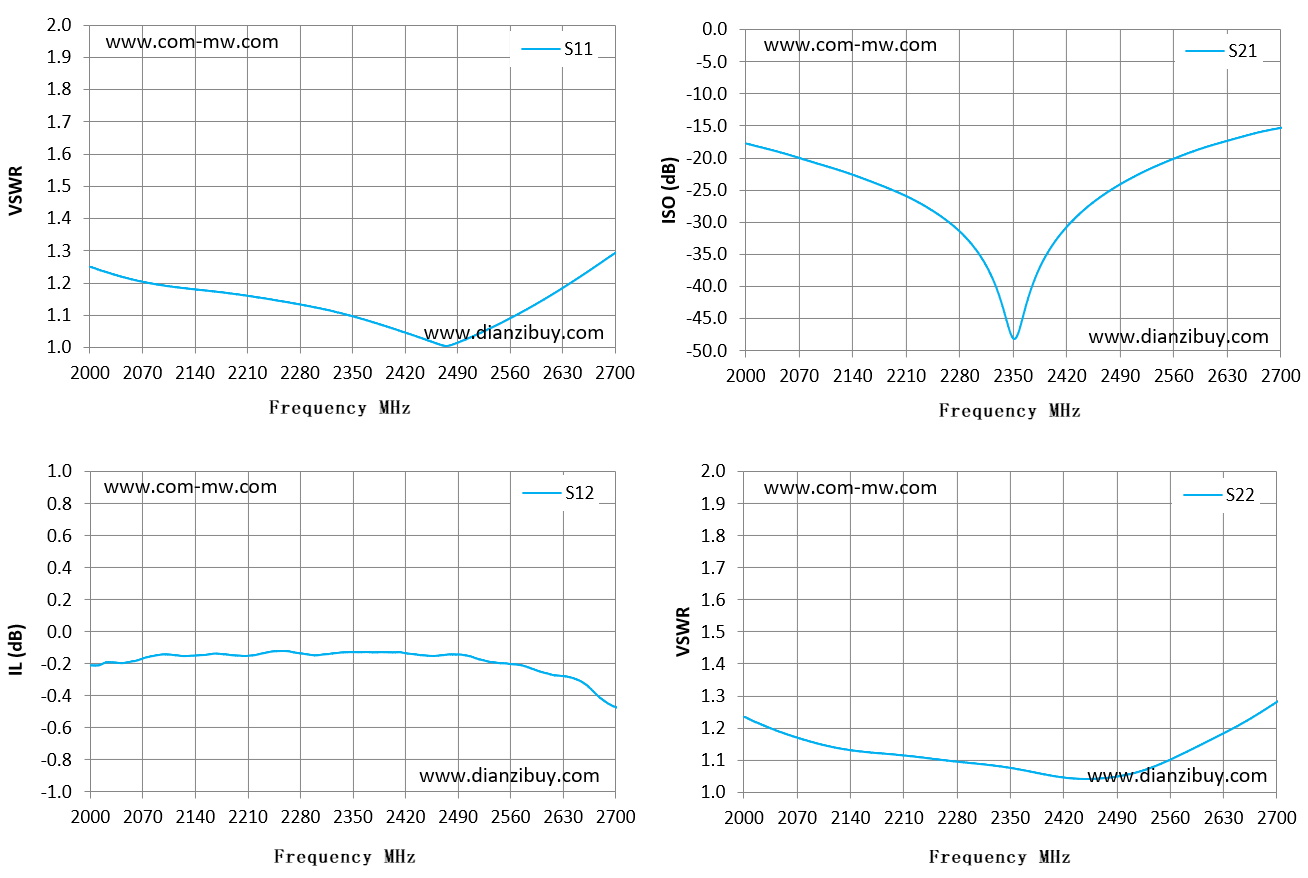

典型测试曲线图

注意事项

安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。

需要定制指标?

提供技术要求,工程师 1 个工作日内响应。
