产品类目 隔离器
DG9-26.5-40G-1254 隔离器
隔离器

隔离器 DG9-26.5-40G-1254

工作频率 26.5~40GHz, 通过功率10W, 2.92-K

型号
DG9-26.5-40G-1254
库存
该商品有现货 12 件 点击这里查看价格或购买
地址
成都市成华区航天路 118 号 4-3A

要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。

产品参数

品牌
康迈微
RoHS
否
净重
14 g
质保条件
一年保修

资料下载

商品介绍

产品特点

宽带,小体积。

主要参数

参数最小典型最大单位
工作频率26.5~40GHz
插入损耗1dB
隔离度11dB
驻波比1.65

其它参数

通过功率10W设计保证
耐反射功率3W设计保证
接口形式2.92-K
接口材质外壳铜镀金
阻抗50Ω
工作温度-30~+70℃设计保证

典型测试数据

Frequency GHzS21 IL dBS11 VSWRS22 VSWRS12 ISO dB
20.03-2.792.652.88-9.41
21.78-2.102.372.40-9.99
23.60-0.841.641.71-11.70
25.35-0.701.331.32-12.87
27.17-0.611.331.33-13.89
28.92-0.581.151.15-13.14
30.74-0.791.351.25-13.33
32.49-0.621.311.21-15.43
34.31-0.821.531.40-16.12
36.05-1.011.601.32-15.50
37.87-0.871.241.17-14.06
39.62-1.041.381.36-14.87
41.44-2.191.931.96-14.69
43.19-5.994.263.93-10.04
45.01-5.484.343.93-14.12

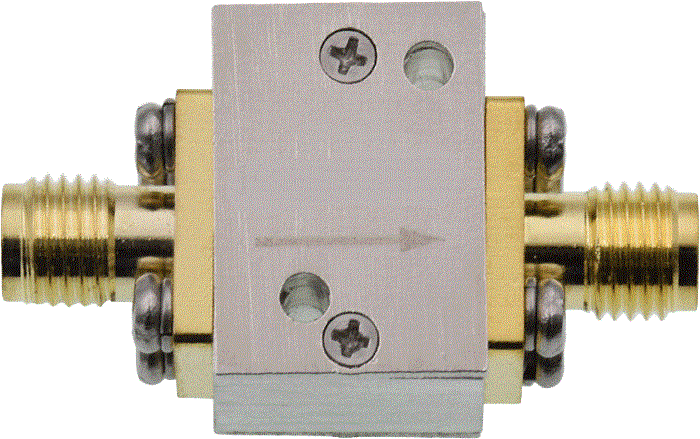

参考实物图

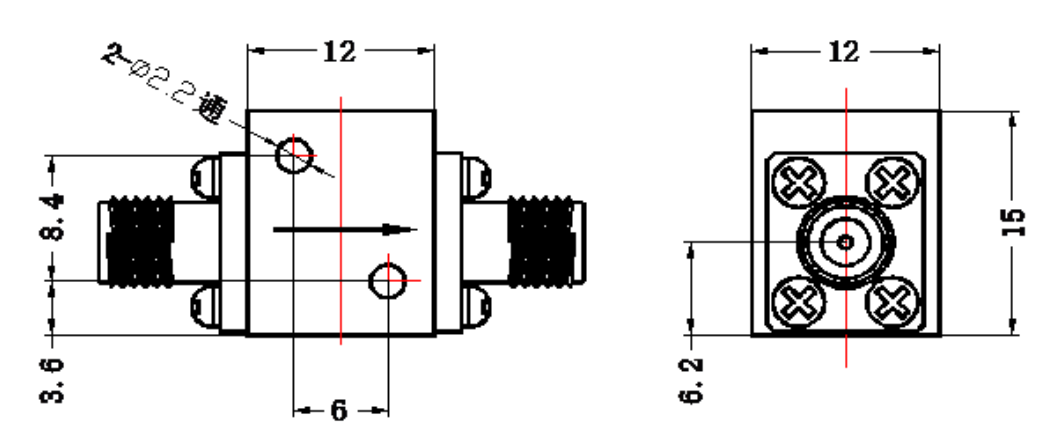

外形结构图(mm)

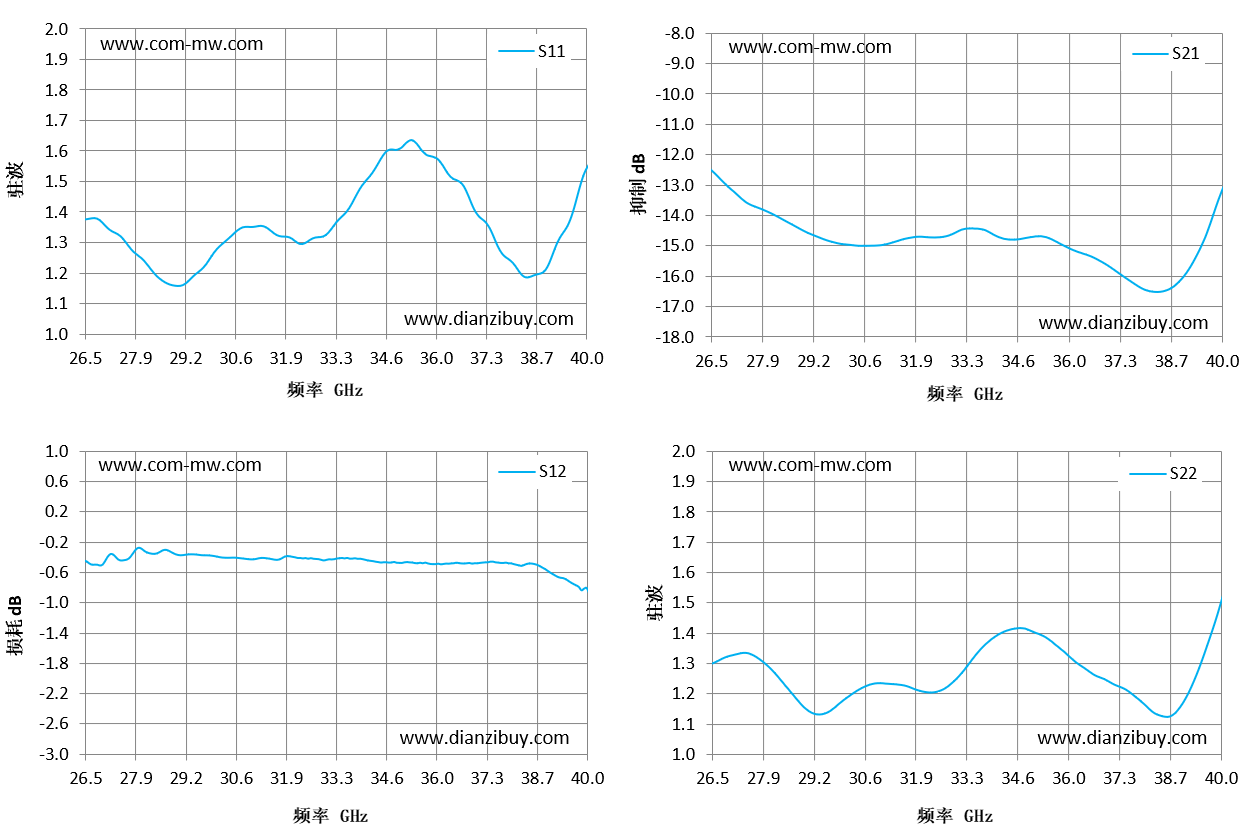

典型测试曲线图

注意事项

安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。

需要定制指标?

提供技术要求,工程师 1 个工作日内响应。
