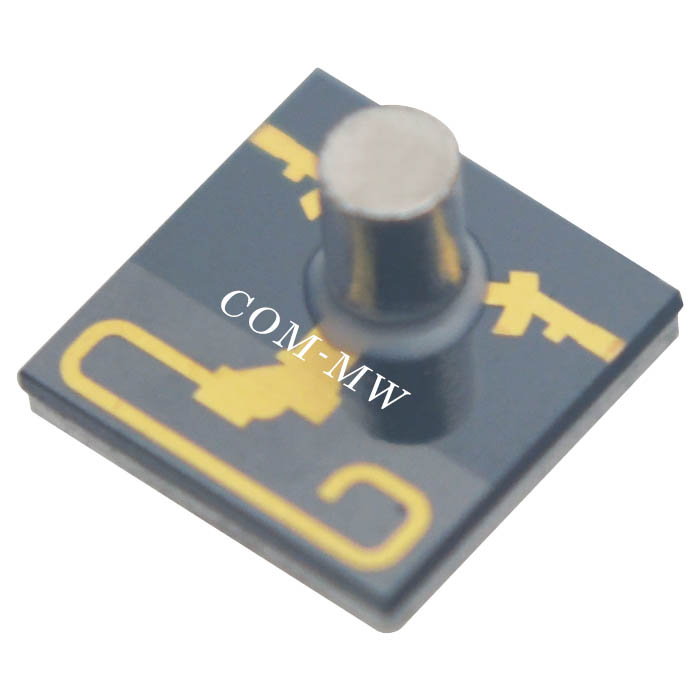

工作频率27~32GHz, 通过功率5W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 27 | ~ | 32 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 17 | dB | ||
| 驻波比 | 1.3 | 1.45 |
| 通过功率 | 5W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 顺时针 |

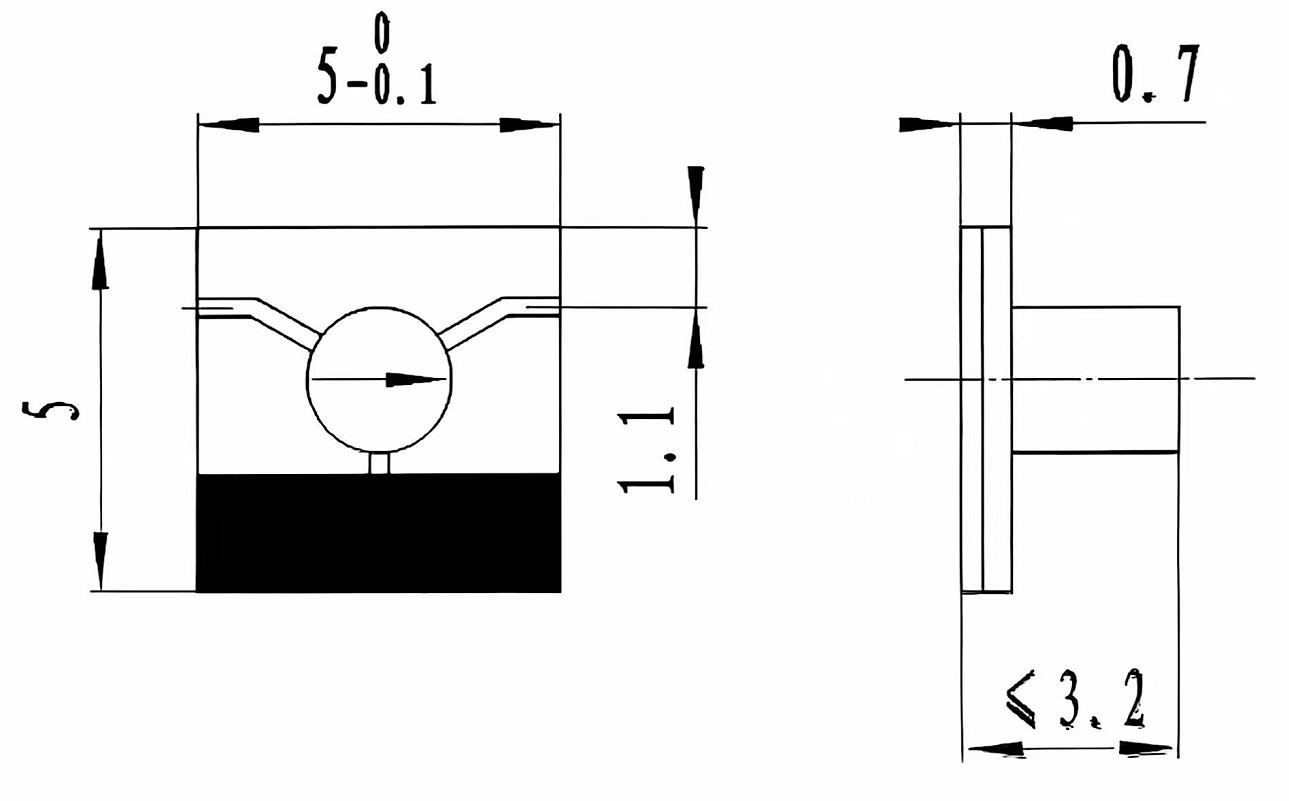

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 金丝键合 |

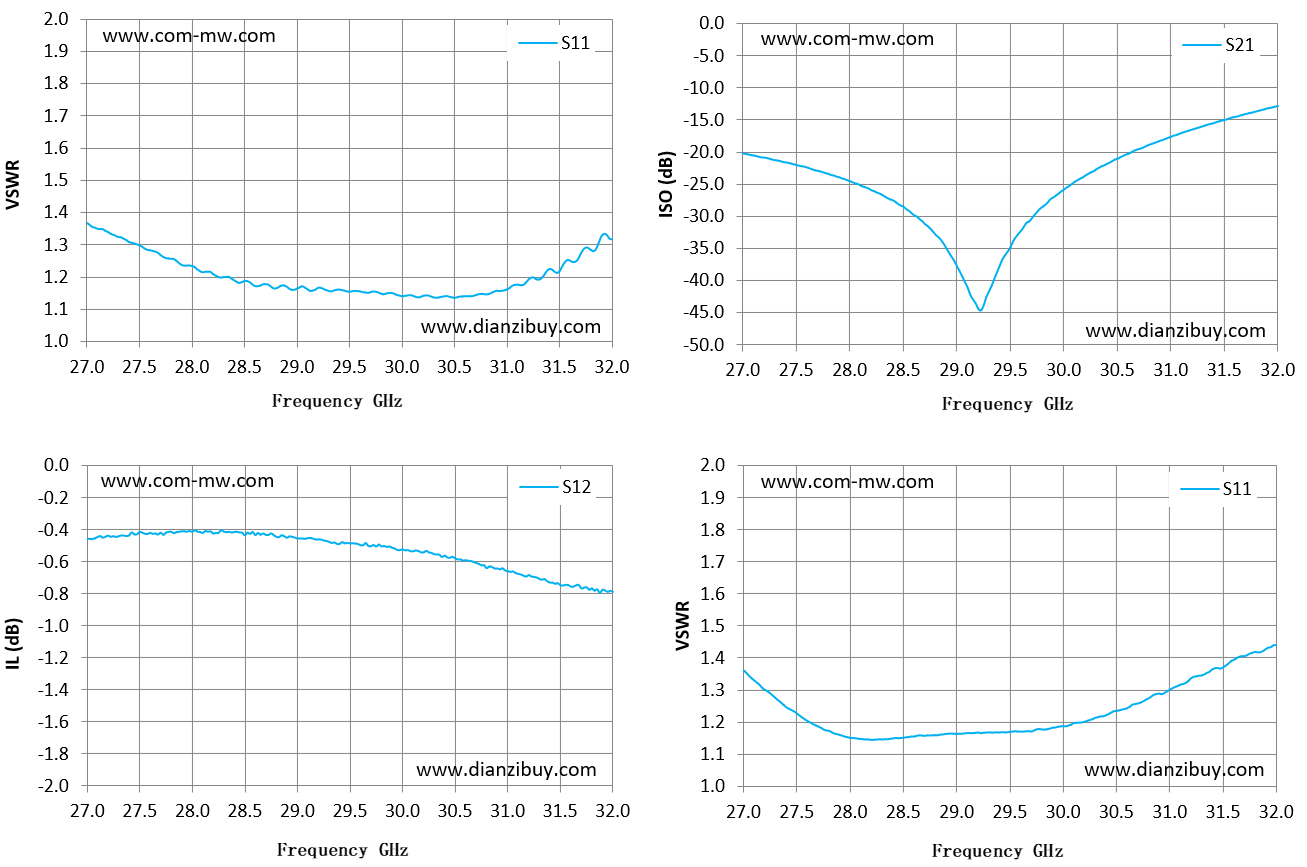

| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S11 驻波 |
| 27 | 1.37 | -0.46 | -20.15 | 1.36 |
| 27.36 | 1.32 | -0.44 | -21.37 | 1.26 |
| 27.71 | 1.27 | -0.42 | -22.87 | 1.19 |
| 28.07 | 1.22 | -0.41 | -24.84 | 1.15 |
| 28.43 | 1.18 | -0.41 | -27.73 | 1.15 |
| 28.79 | 1.16 | -0.43 | -32.35 | 1.16 |
| 29.14 | 1.16 | -0.45 | -42.24 | 1.17 |
| 29.5 | 1.15 | -0.49 | -34.79 | 1.17 |
| 29.86 | 1.15 | -0.51 | -27.77 | 1.18 |
| 30.21 | 1.14 | -0.54 | -23.62 | 1.2 |
| 30.57 | 1.14 | -0.59 | -20.56 | 1.24 |
| 30.93 | 1.16 | -0.65 | -18.05 | 1.29 |
| 31.29 | 1.19 | -0.7 | -16.04 | 1.34 |
| 31.64 | 1.25 | -0.76 | -14.38 | 1.4 |
| 32 | 1.32 | -0.79 | -12.76 | 1.44 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
