工作频率29~31GHz, 通过功率5W, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 29 | ~ | 31 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
| 通过功率 | 5W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 从左到右 |

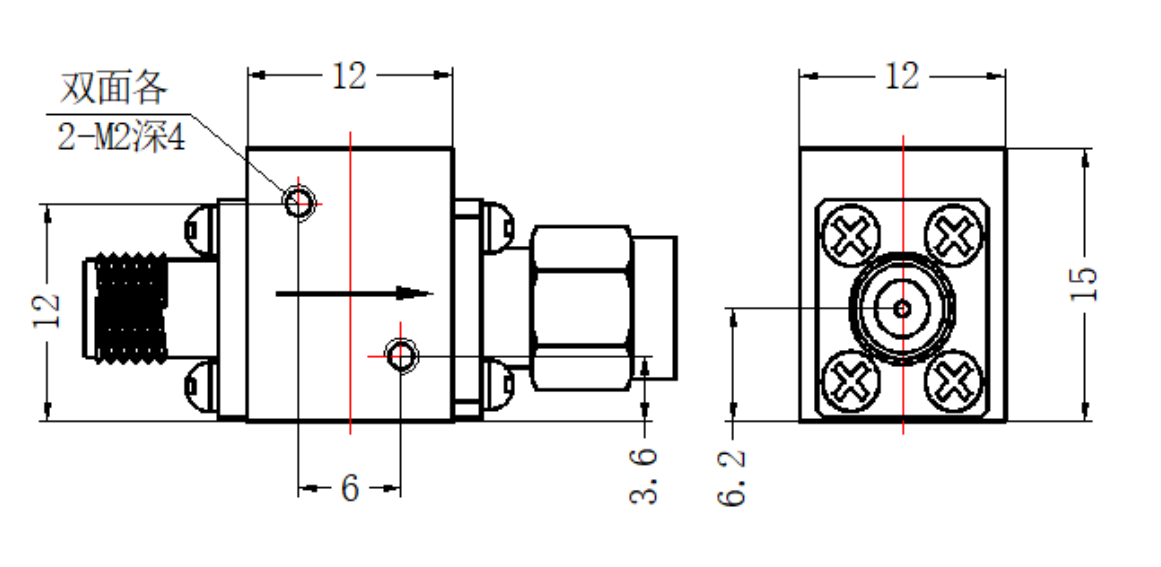

| 接口形式 | 2.92-JK |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

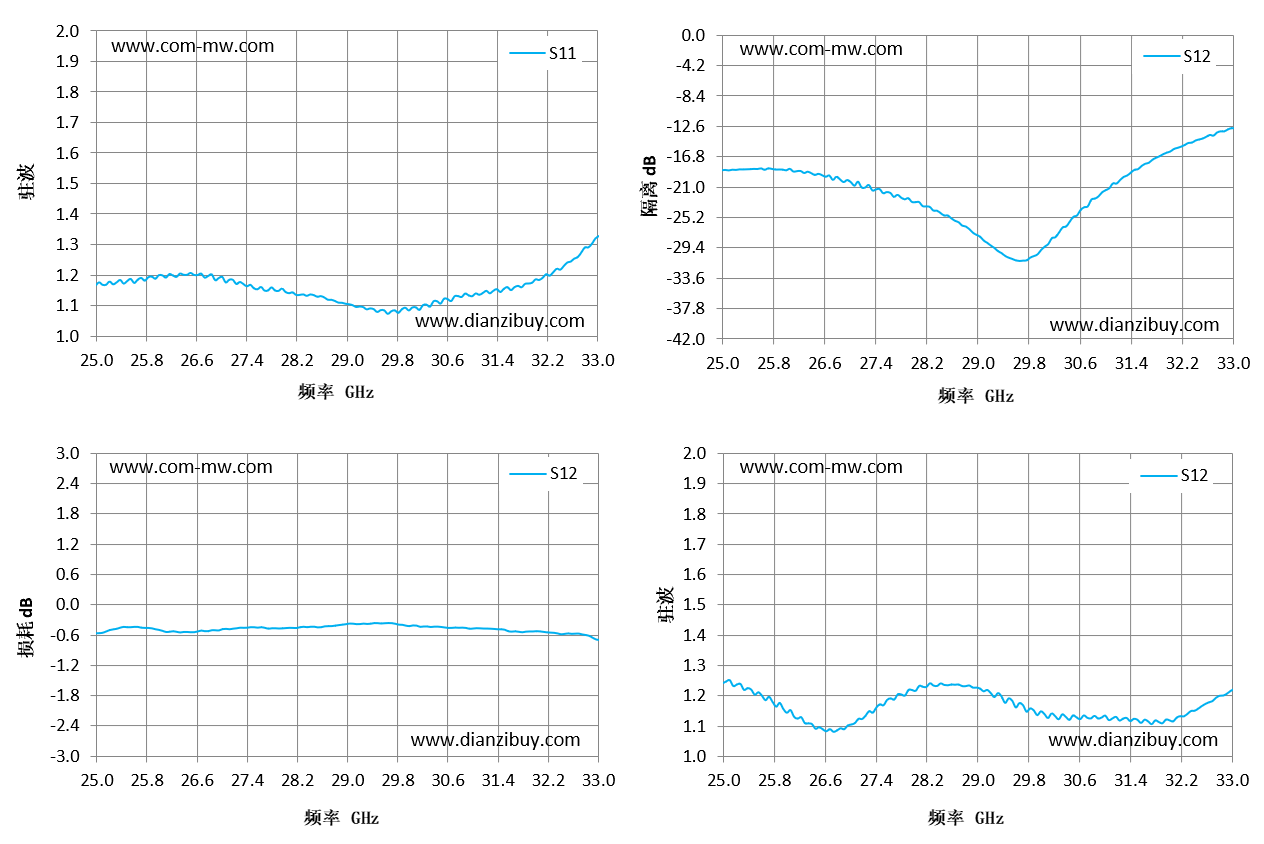

| 频率 GHz | S11 驻波 | S12 损耗 dB | S12 隔离 dB | S12 驻波 |
|---|---|---|---|---|
| 25 | 1.17 | -0.56 | -18.7 | 1.24 |
| 25.57 | 1.19 | -0.44 | -18.51 | 1.21 |
| 26.14 | 1.19 | -0.54 | -18.86 | 1.13 |
| 26.71 | 1.2 | -0.51 | -19.41 | 1.09 |
| 27.29 | 1.18 | -0.45 | -20.71 | 1.15 |
| 27.86 | 1.15 | -0.46 | -22.7 | 1.2 |
| 28.43 | 1.14 | -0.43 | -24.61 | 1.24 |
| 29 | 1.1 | -0.38 | -27.62 | 1.23 |
| 29.57 | 1.08 | -0.37 | -30.96 | 1.18 |
| 30.14 | 1.09 | -0.41 | -28.88 | 1.13 |
| 30.71 | 1.11 | -0.45 | -23.8 | 1.14 |
| 31.29 | 1.14 | -0.47 | -19.61 | 1.12 |
| 31.86 | 1.17 | -0.53 | -16.74 | 1.11 |
| 32.43 | 1.22 | -0.58 | -14.57 | 1.15 |
| 33 | 1.32 | -0.68 | -12.86 | 1.22 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
