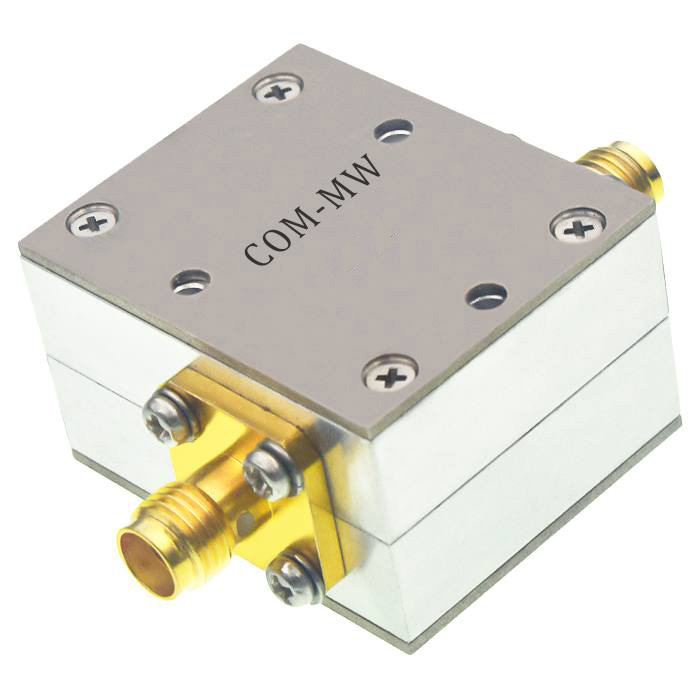

工作频率3800~4600MHz, 通过功率40W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 3800 | ~ | 4600 | MHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.2 |
| 通过功率 | 40W设计保证 |
| 耐反射功率 | 40W设计保证 |
| 传输方向 | 从左到右 |

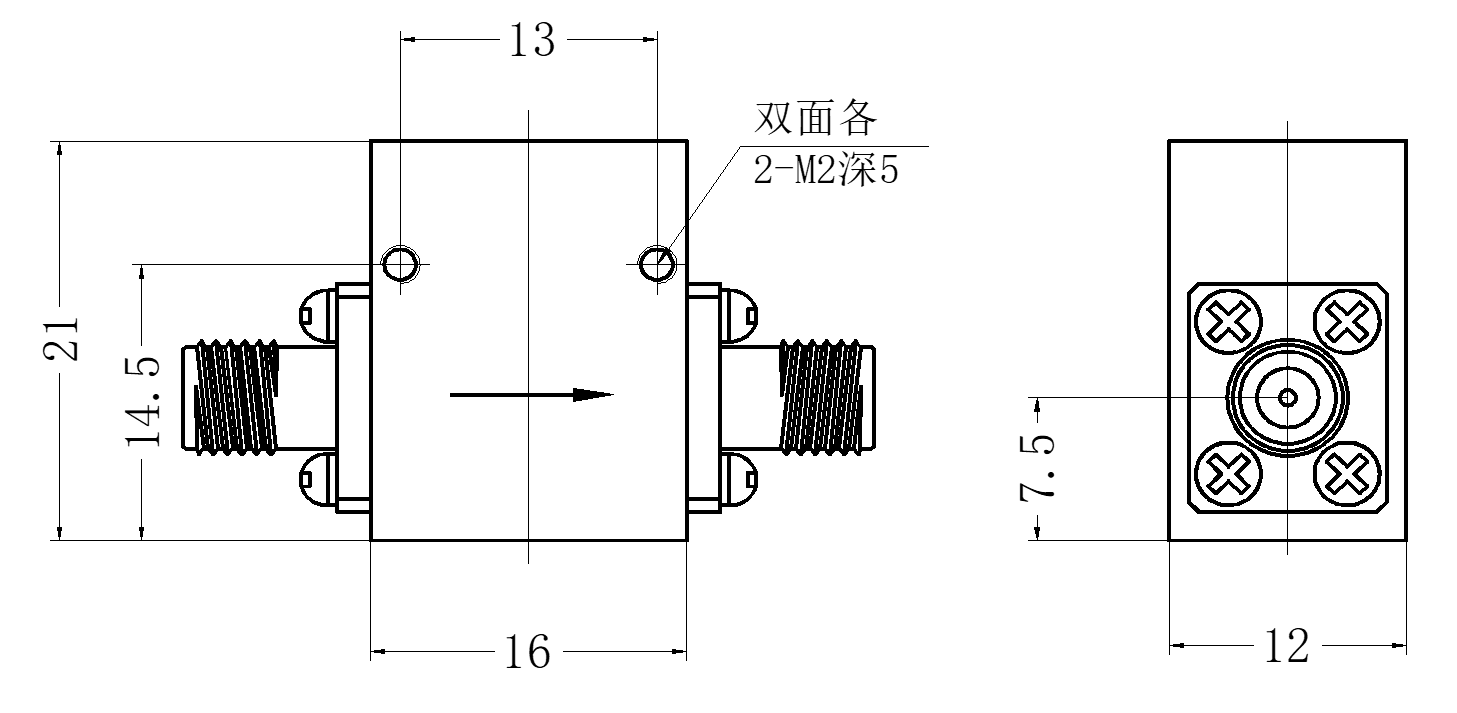

| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |
| 质量等级 | 工业级 |

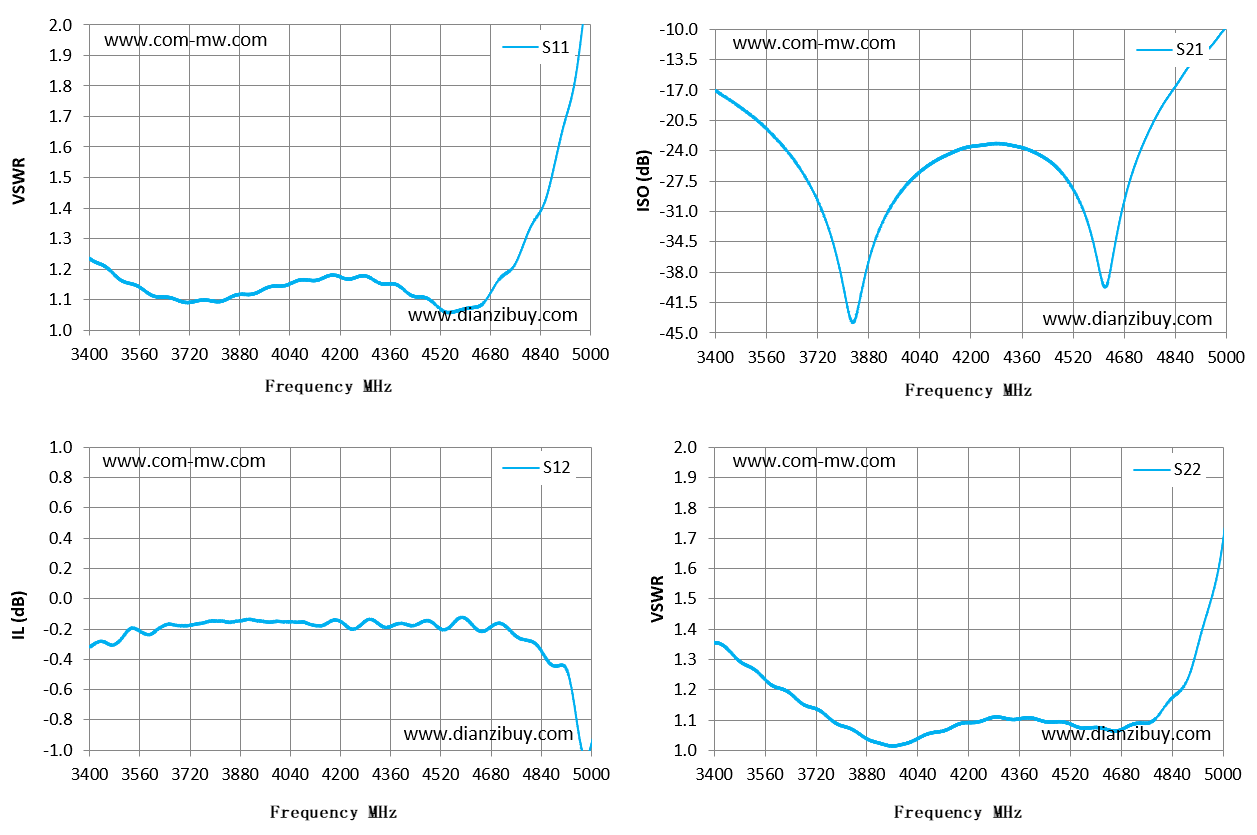

| Frequency MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 3400 | 1.24 | -0.32 | -17.09 | 1.36 |
| 3514 | 1.16 | -0.23 | -19.99 | 1.27 |
| 3629 | 1.11 | -0.19 | -24.25 | 1.2 |
| 3743 | 1.1 | -0.17 | -31.77 | 1.12 |
| 3857 | 1.11 | -0.15 | -40.35 | 1.05 |
| 3971 | 1.14 | -0.15 | -29.22 | 1.02 |
| 4086 | 1.17 | -0.16 | -25.23 | 1.06 |
| 4200 | 1.17 | -0.15 | -23.52 | 1.09 |
| 4314 | 1.16 | -0.15 | -23.28 | 1.11 |
| 4429 | 1.11 | -0.18 | -24.79 | 1.1 |
| 4543 | 1.06 | -0.2 | -30.07 | 1.08 |
| 4657 | 1.09 | -0.21 | -33.71 | 1.06 |
| 4771 | 1.24 | -0.26 | -20.75 | 1.09 |
| 4886 | 1.55 | -0.45 | -14.1 | 1.23 |
| 5000 | 2.22 | -0.96 | -9.8 | 1.69 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
