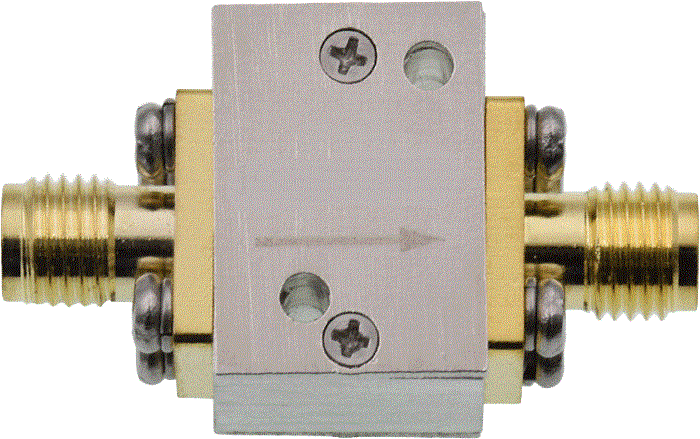

工作频率 30~40GHz, 通过功率10W, 2.92-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 30 | ~ | 40 | GHz |
| 插入损耗 | 0.9 | dB | ||
| 隔离度 | 13 | dB | ||
| 驻波比 | 1.6 |
| 通过功率 | 10W设计保证 |
| 耐反射功率 | 3W设计保证 |
| 接口形式 | 2.92-K |
| 接口材质 | 外壳铜镀金 |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

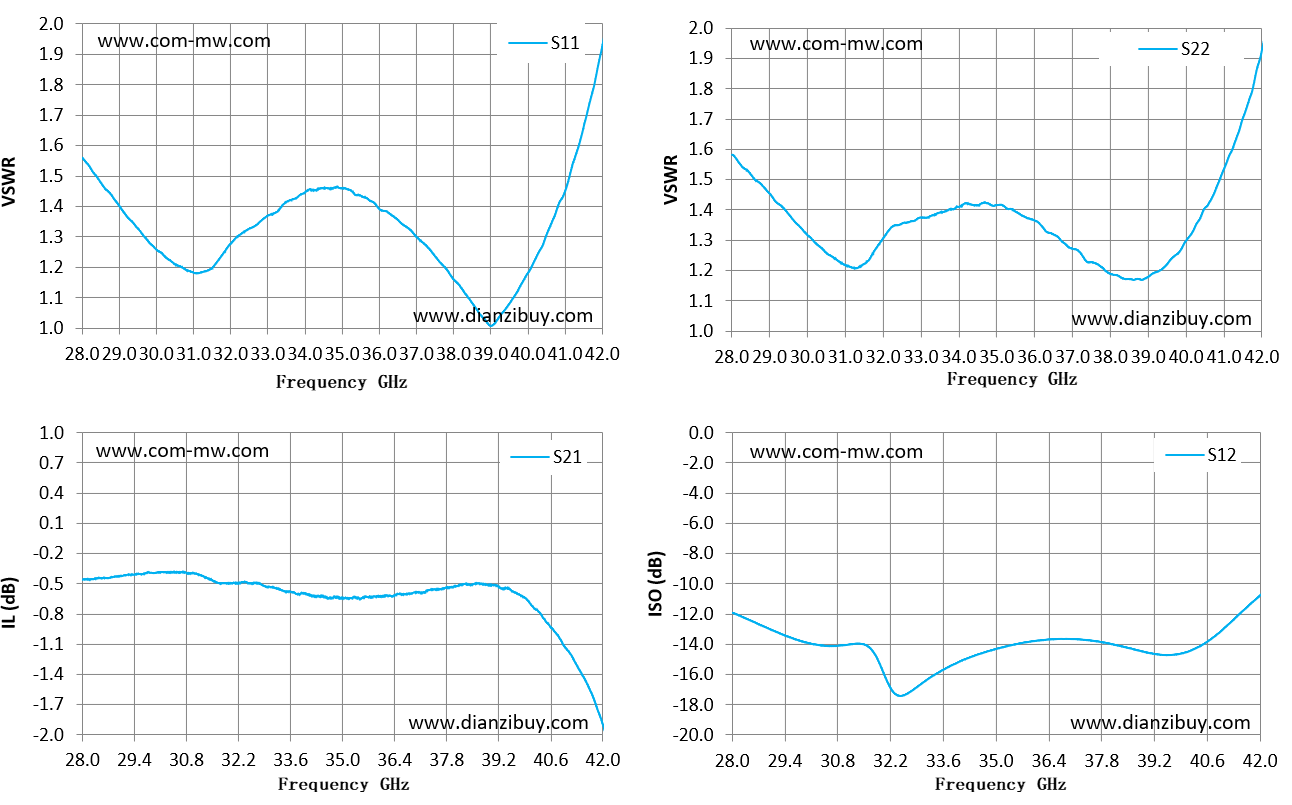

| Frequency GHz | S11 驻波 | S21 损耗 dB | S22 驻波 | S12 隔离 dB |
| 28.00 | 1.56 | -0.46 | 1.58 | -11.92 |
| 29.00 | 1.40 | -0.42 | 1.45 | -13.00 |
| 30.00 | 1.26 | -0.39 | 1.32 | -13.90 |
| 31.00 | 1.18 | -0.39 | 1.22 | -14.05 |
| 32.00 | 1.28 | -0.49 | 1.31 | -15.78 |
| 33.00 | 1.37 | -0.53 | 1.37 | -16.64 |
| 34.00 | 1.45 | -0.59 | 1.41 | -15.18 |
| 35.00 | 1.46 | -0.64 | 1.41 | -14.30 |
| 36.00 | 1.39 | -0.62 | 1.36 | -13.79 |
| 37.00 | 1.30 | -0.58 | 1.27 | -13.65 |
| 38.00 | 1.16 | -0.52 | 1.19 | -13.95 |
| 39.00 | 1.01 | -0.51 | 1.18 | -14.54 |
| 40.00 | 1.18 | -0.67 | 1.30 | -14.55 |
| 41.00 | 1.45 | -1.14 | 1.54 | -13.04 |
| 42.00 | 1.93 | -1.90 | 1.93 | -10.77 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
