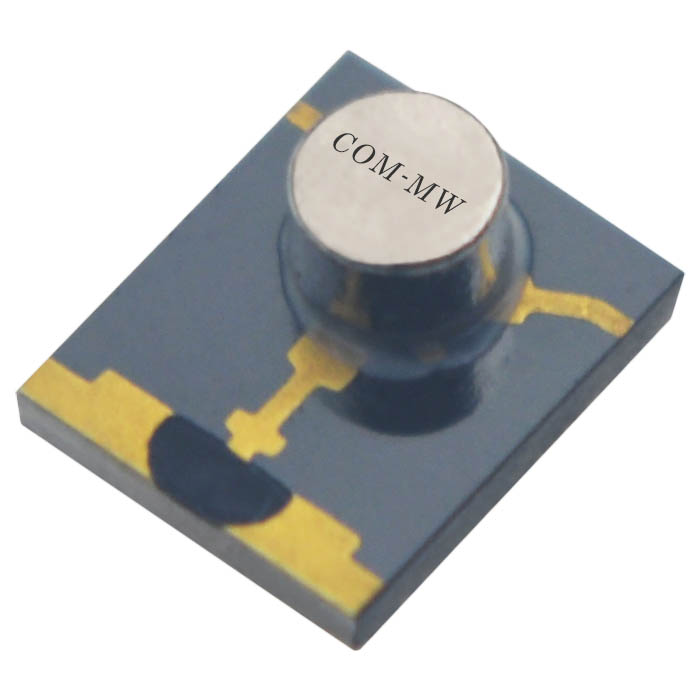

工作频率31~34GHz, 通过功率峰值功率40W, 占空比10%, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 31 | ~ | 34 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 插入损耗 | 0.8 | dB@温度下 | ||
| 隔离度 | 17 | dB | ||
| 隔离度 | 16 | dB@温度下 | ||
| 驻波比 | 1.4 | |||
| 驻波比 | 1.5 | @温度下 |
| 通过功率 | 峰值功率40W，占空比10%设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 顺时针 |

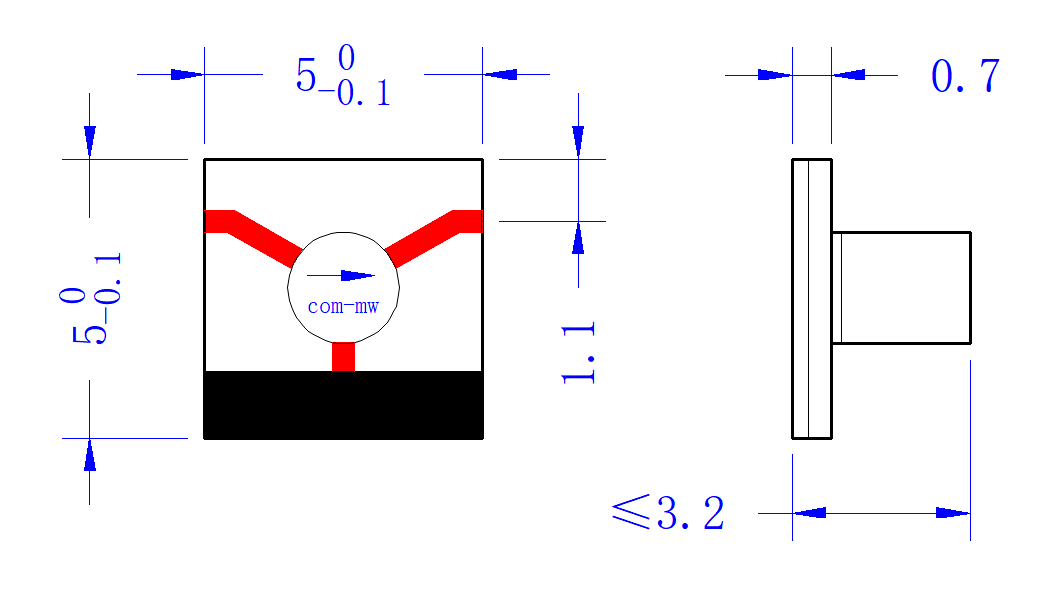

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 金丝键合 |

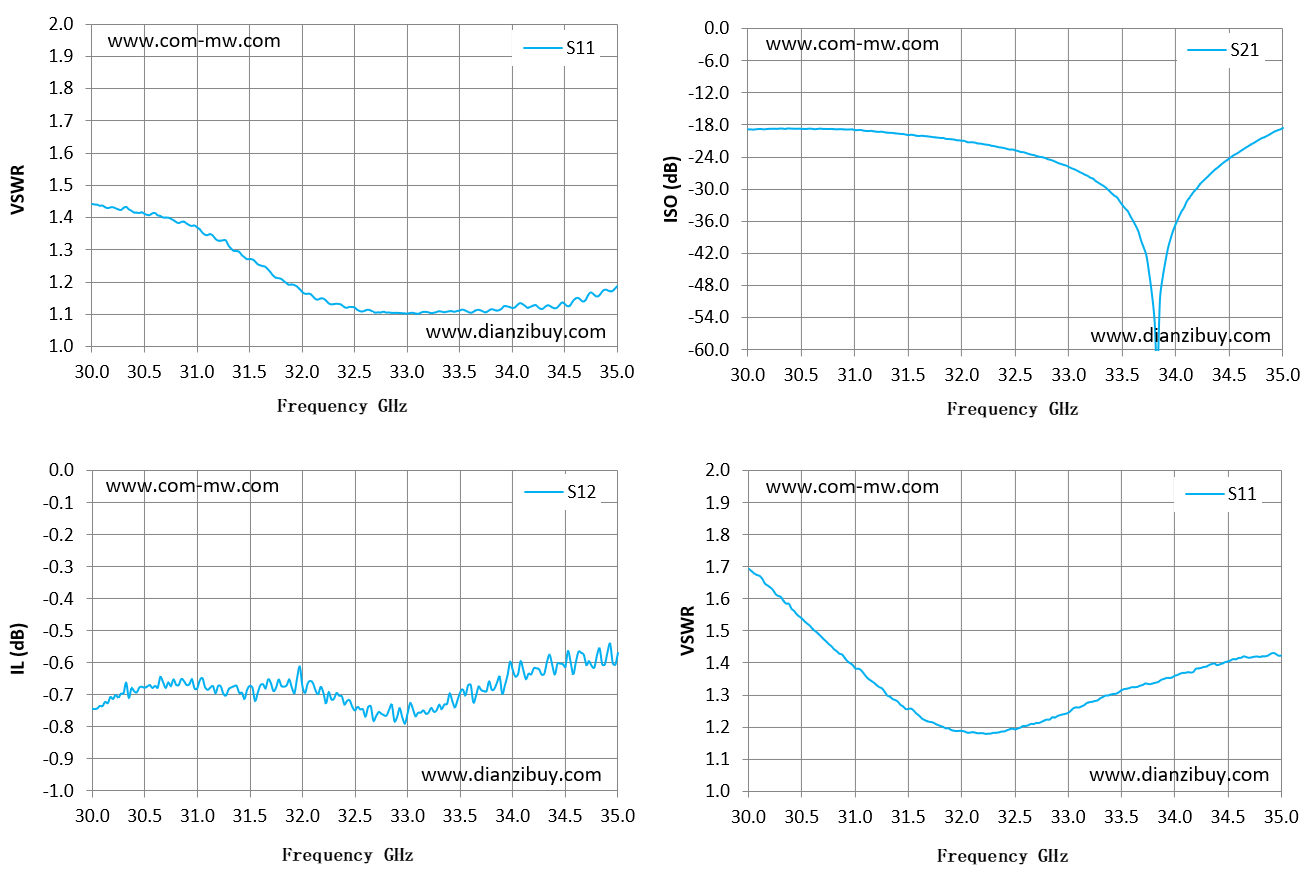

| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S11 驻波 |
|---|---|---|---|---|
| 30 | 1.44 | -0.74 | -18.77 | 1.69 |
| 30.36 | 1.43 | -0.71 | -18.69 | 1.58 |
| 30.71 | 1.4 | -0.68 | -18.68 | 1.47 |
| 31.07 | 1.35 | -0.65 | -18.85 | 1.38 |
| 31.43 | 1.29 | -0.69 | -19.61 | 1.27 |
| 31.79 | 1.21 | -0.65 | -20.3 | 1.21 |
| 32.14 | 1.15 | -0.69 | -21.26 | 1.18 |
| 32.5 | 1.12 | -0.75 | -22.71 | 1.19 |
| 32.86 | 1.11 | -0.73 | -24.62 | 1.23 |
| 33.21 | 1.11 | -0.76 | -27.82 | 1.28 |
| 33.57 | 1.11 | -0.7 | -34.1 | 1.32 |
| 33.93 | 1.13 | -0.67 | -41.05 | 1.35 |
| 34.29 | 1.12 | -0.64 | -28.01 | 1.39 |
| 34.64 | 1.15 | -0.56 | -22.55 | 1.42 |
| 35 | 1.19 | -0.57 | -18.5 | 1.42 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
