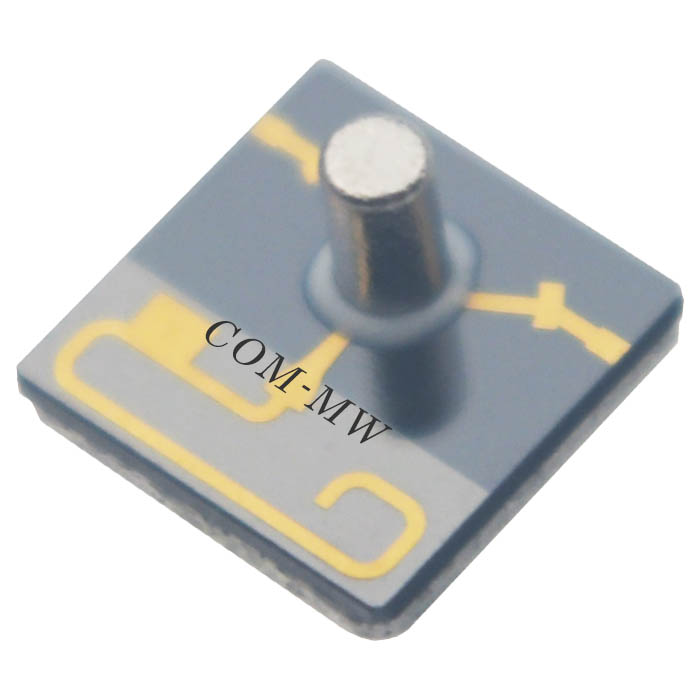

工作频率 34~38GHz, 通过功率5W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 34 | ~ | 38 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 插入损耗 | 0.8 | dB@温度下 | ||
| 隔离度 | 16 | dB | ||
| 隔离度 | 15 | dB@温度下 | ||
| 驻波比 | 1.45 | |||
| 驻波比 | 1.5 | @温度下 |
| 通过功率 | 5W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 顺时针 |

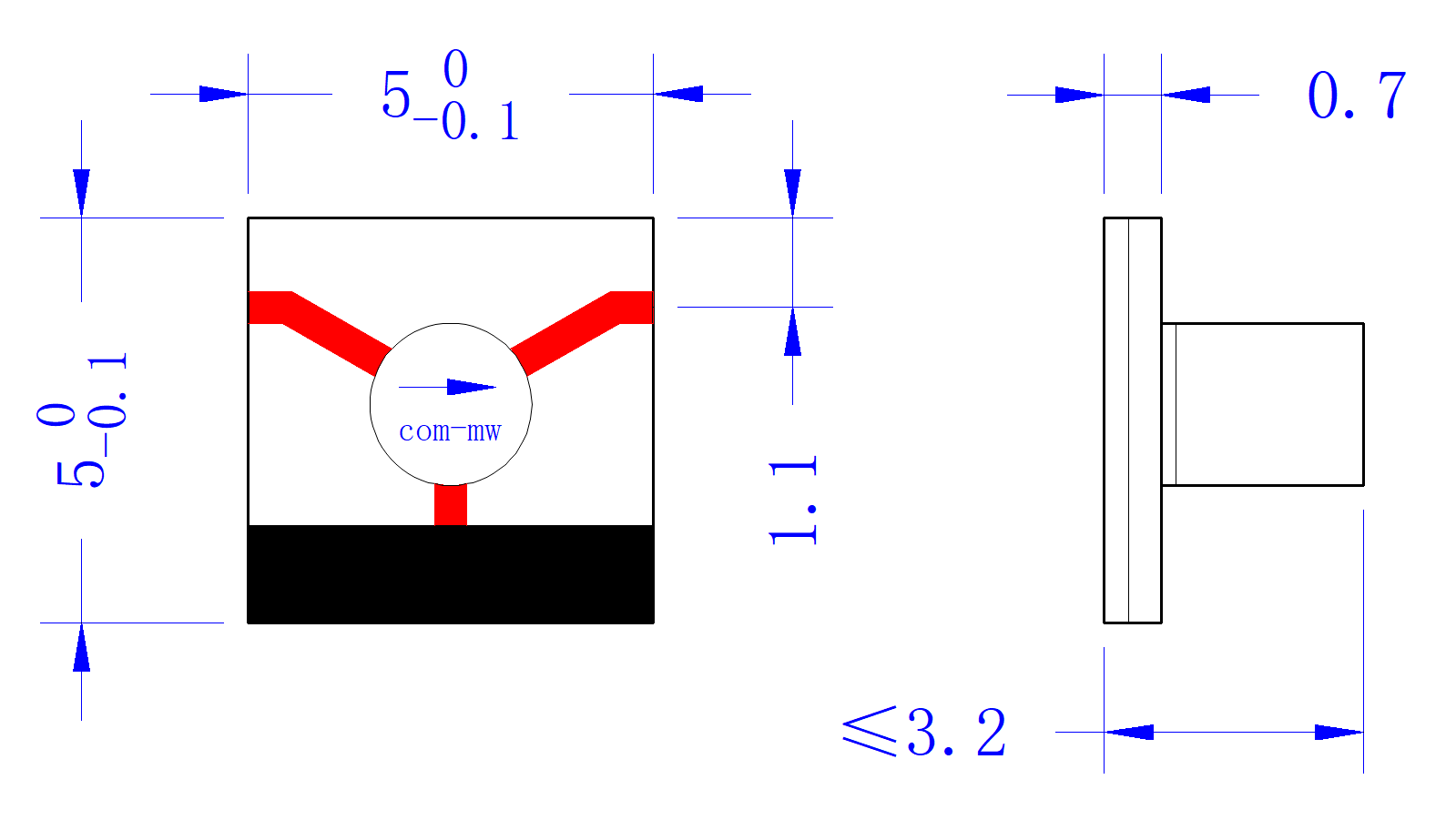

| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 金丝键合 |

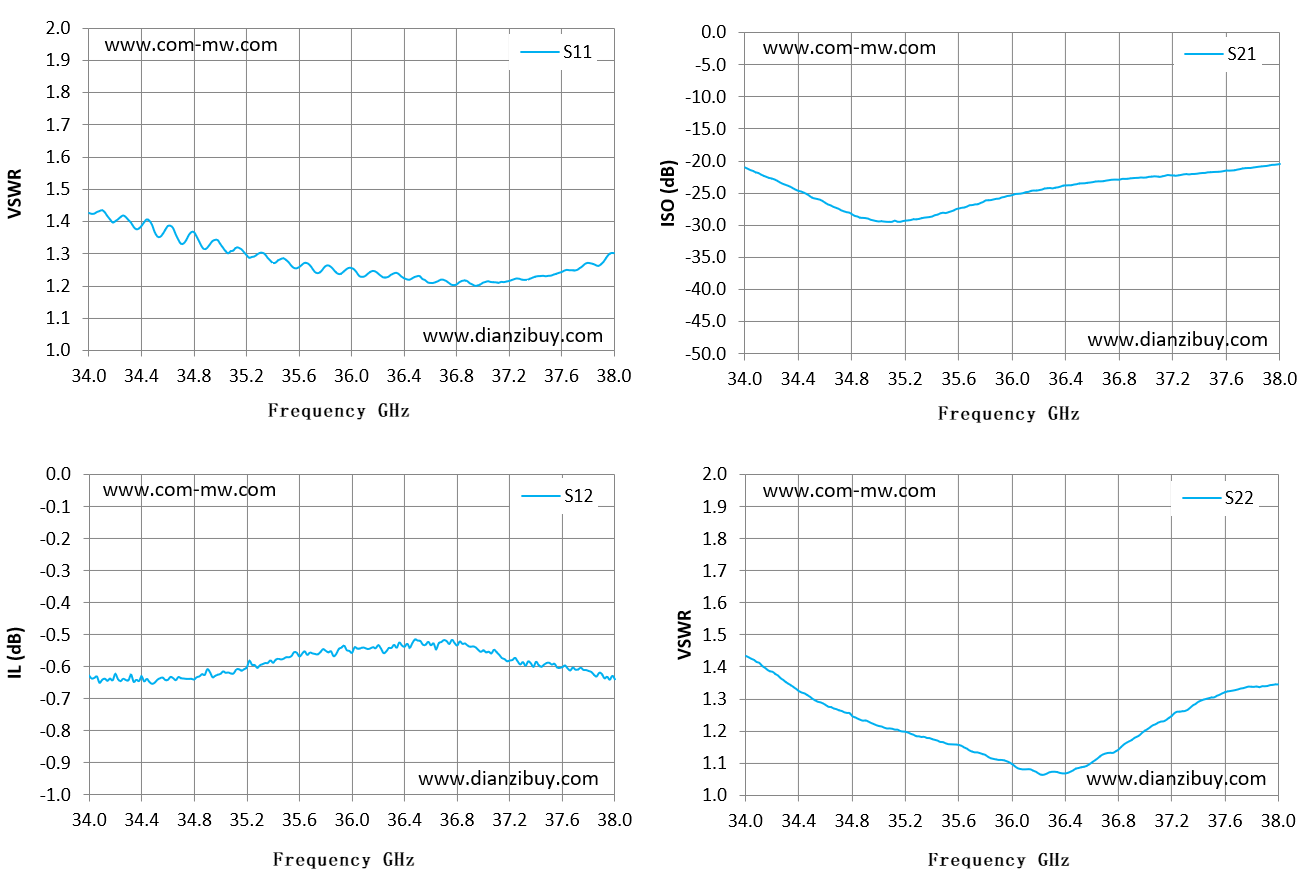

| Frequency GHz | S21 IL dB | S11 VSWR | S22 VSWR | S12 IL dB |
| 34.00 | -0.63 | 1.39 | 1.40 | -20.95 |
| 34.28 | -0.64 | 1.39 | 1.32 | -23.44 |
| 34.58 | -0.64 | 1.35 | 1.25 | -26.14 |
| 34.86 | -0.62 | 1.30 | 1.20 | -28.77 |
| 35.14 | -0.61 | 1.30 | 1.18 | -29.89 |
| 35.42 | -0.58 | 1.25 | 1.15 | -29.05 |
| 35.72 | -0.56 | 1.23 | 1.12 | -27.29 |
| 36.00 | -0.56 | 1.24 | 1.09 | -25.95 |
| 36.28 | -0.54 | 1.21 | 1.04 | -24.74 |
| 36.58 | -0.52 | 1.19 | 1.06 | -23.88 |
| 36.86 | -0.53 | 1.20 | 1.13 | -23.27 |
| 37.14 | -0.57 | 1.19 | 1.19 | -22.80 |
| 37.42 | -0.60 | 1.21 | 1.25 | -22.36 |
| 37.72 | -0.61 | 1.24 | 1.29 | -21.73 |
| 38.00 | -0.64 | 1.29 | 1.31 | -21.06 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
