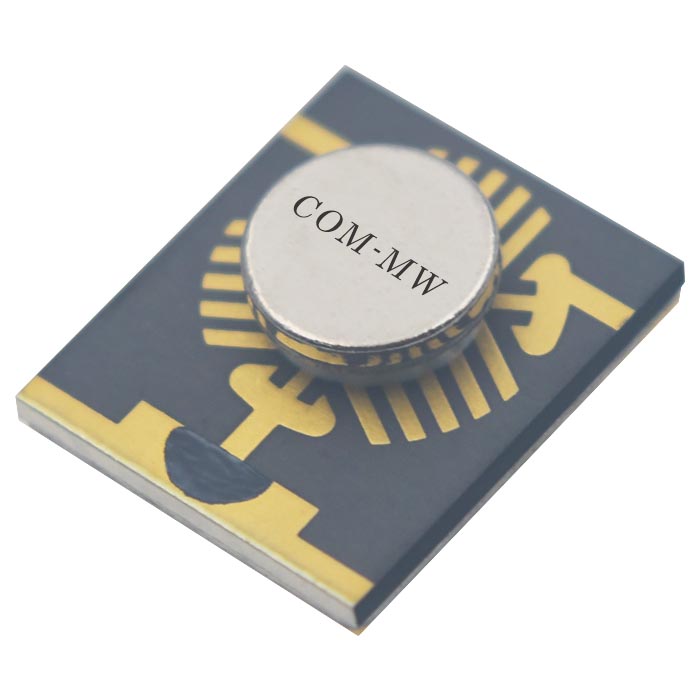

工作频率4~5GHz, 通过功率10W, 微带焊盘
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 4 | ~ | 5 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 插入损耗 | 0.55 | dB@温度下 | ||
| 隔离度 | 18 | dB | ||
| 隔离度 | 17 | dB@温度下 | ||
| 驻波比 | 1.3 | |||
| 驻波比 | 1.35 | @温度下 |
| 通过功率 | 10W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 金丝键合 |

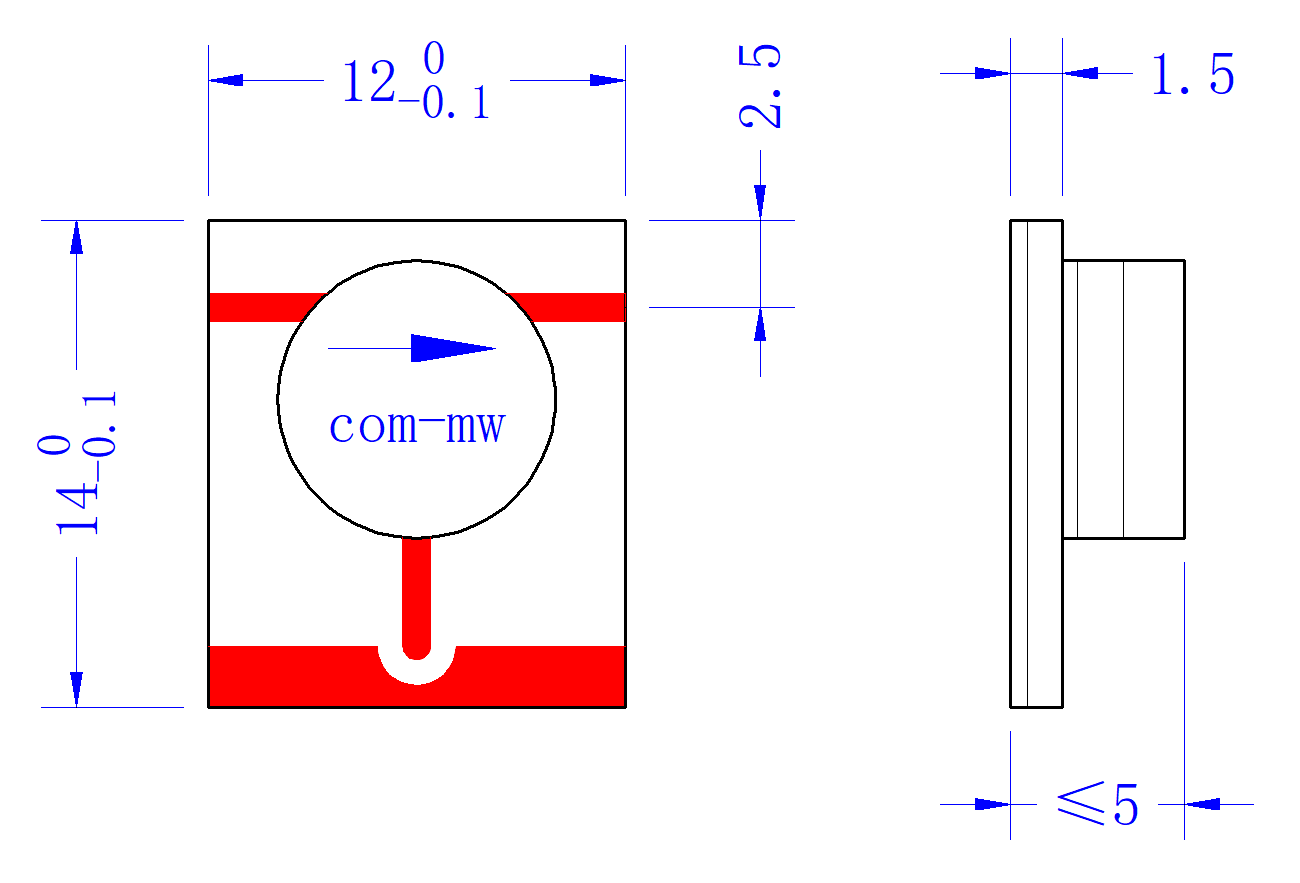

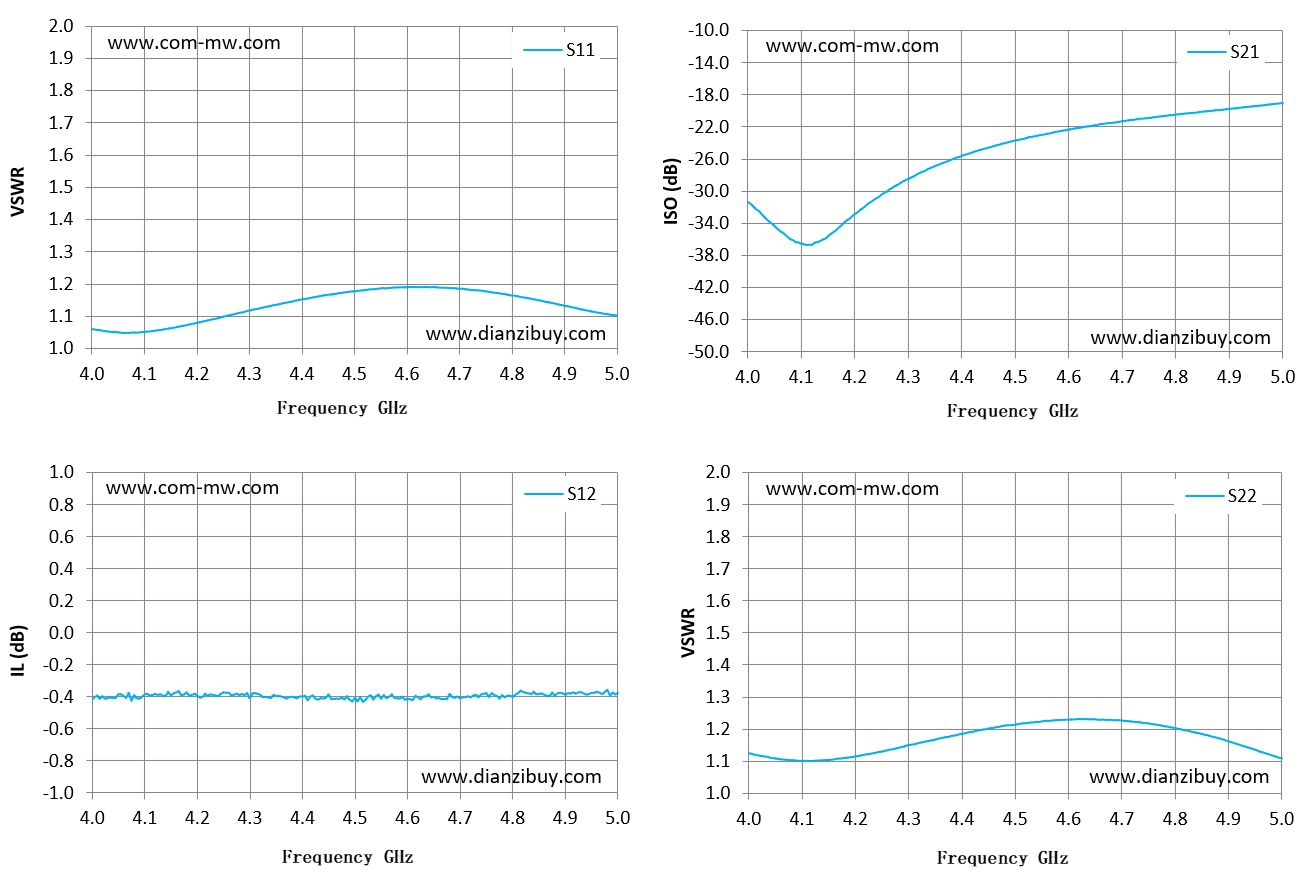

| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 4 | 1.06 | -0.42 | -31.37 | 1.12 |
| 4.07 | 1.05 | -0.38 | -35.49 | 1.1 |
| 4.14 | 1.06 | -0.39 | -36.05 | 1.1 |
| 4.21 | 1.08 | -0.4 | -32.35 | 1.12 |
| 4.29 | 1.11 | -0.39 | -28.8 | 1.15 |
| 4.36 | 1.14 | -0.4 | -26.62 | 1.17 |
| 4.43 | 1.16 | -0.42 | -24.96 | 1.2 |
| 4.5 | 1.18 | -0.41 | -23.7 | 1.21 |
| 4.57 | 1.19 | -0.39 | -22.72 | 1.23 |
| 4.64 | 1.19 | -0.39 | -21.91 | 1.23 |
| 4.71 | 1.18 | -0.4 | -21.2 | 1.22 |
| 4.79 | 1.17 | -0.39 | -20.54 | 1.21 |
| 4.86 | 1.15 | -0.39 | -20.03 | 1.18 |
| 4.93 | 1.12 | -0.37 | -19.55 | 1.15 |
| 5 | 1.1 | -0.38 | -19.02 | 1.11 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
