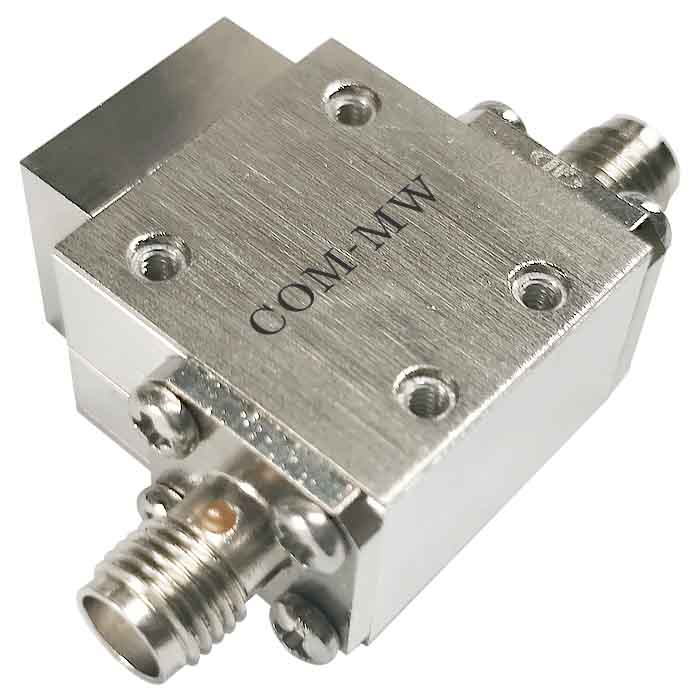

工作频率 6~12GHz, 通过功率30W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 6 | ~ | 12 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 插入损耗 | 1 | dB@温度下 | ||
| 隔离度 | 14 | dB | ||
| 隔离度 | 12 | dB@温度下 | ||
| 驻波比 | 1.5 | |||
| 驻波比 | 1.7 | @温度下 |
| 通过功率 | 30W设计保证 |
| 耐反射功率 | 20W设计保证 |
| 传输方向 | 从左到右 |

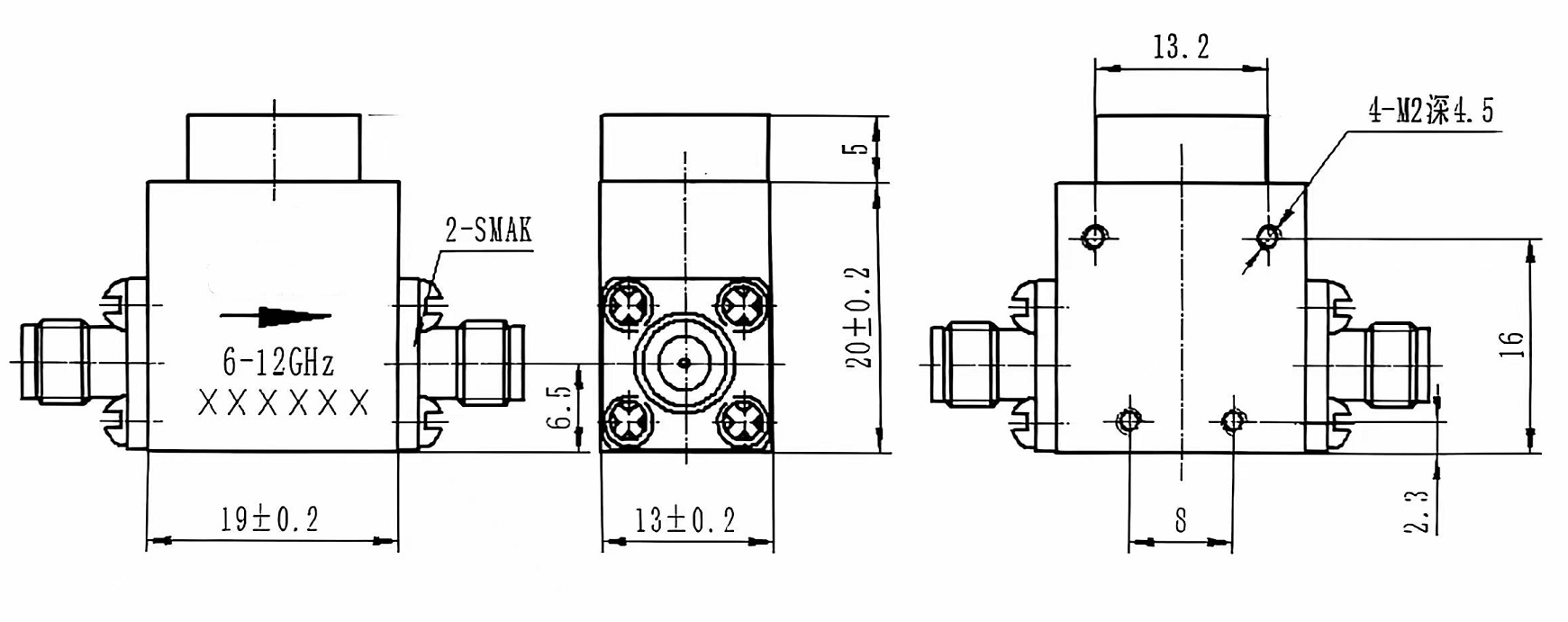

| 接口形式 | SMA-F |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

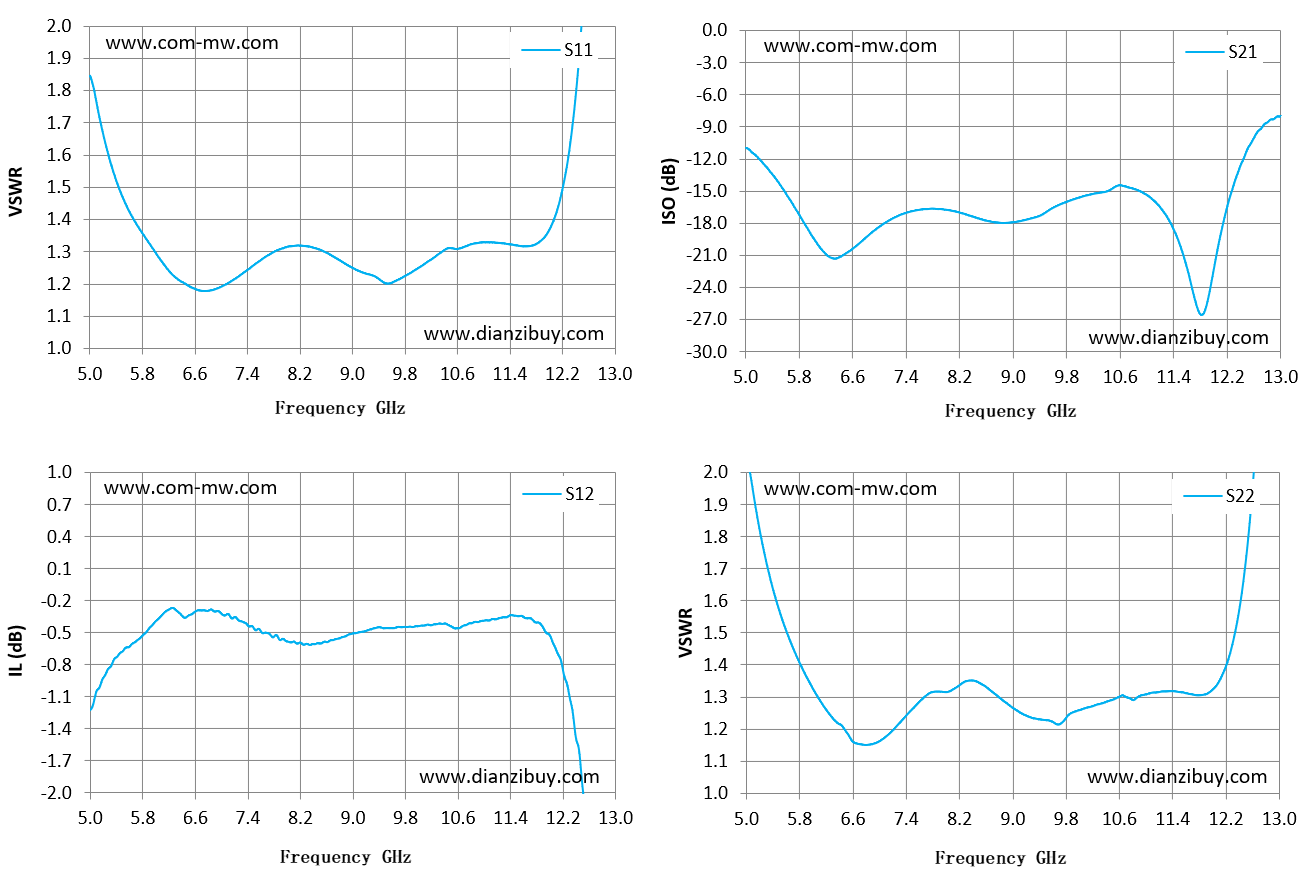

| Frequency GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
| 5.00 | 1.85 | -1.22 | -10.98 | 2.04 |
| 5.57 | 1.44 | -0.63 | -14.95 | 1.52 |
| 6.14 | 1.26 | -0.30 | -20.51 | 1.27 |
| 6.71 | 1.18 | -0.29 | -19.80 | 1.15 |
| 7.29 | 1.23 | -0.39 | -17.27 | 1.22 |
| 7.86 | 1.31 | -0.54 | -16.67 | 1.32 |
| 8.43 | 1.31 | -0.60 | -17.46 | 1.35 |
| 9.00 | 1.25 | -0.50 | -17.91 | 1.26 |
| 9.57 | 1.20 | -0.45 | -16.64 | 1.22 |
| 10.14 | 1.27 | -0.42 | -15.34 | 1.27 |
| 10.71 | 1.32 | -0.43 | -14.64 | 1.30 |
| 11.29 | 1.33 | -0.35 | -17.33 | 1.32 |
| 11.86 | 1.33 | -0.42 | -26.19 | 1.31 |
| 12.43 | 1.85 | -1.57 | -12.14 | 1.61 |
| 13.00 | 4.98 | -6.75 | -8.01 | 4.09 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
