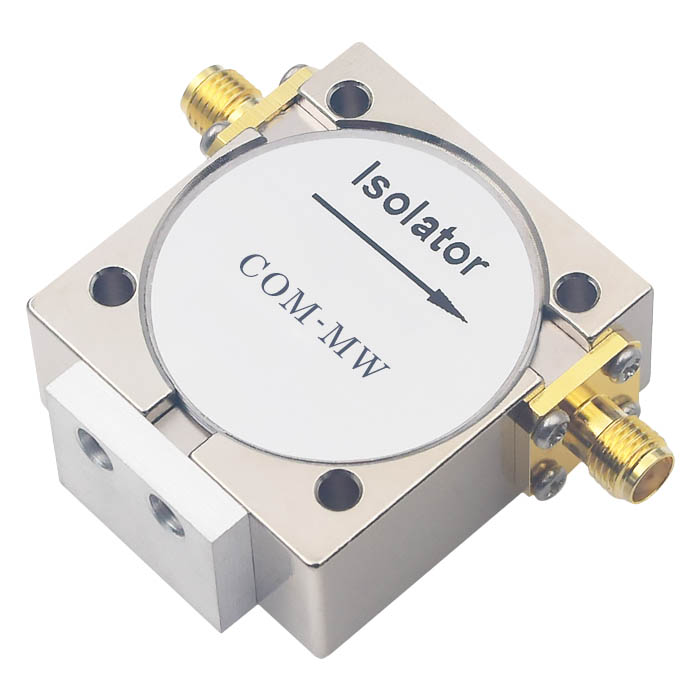

工作频率600~700MHz, 通过功率100W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 600 | ~ | 700 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.25 |
| 通过功率 | 100W |
| 耐反射功率 | 30W |
| 传输方向 | 从左到右 |

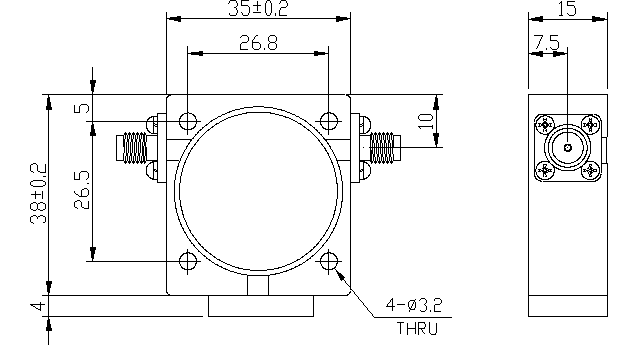

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

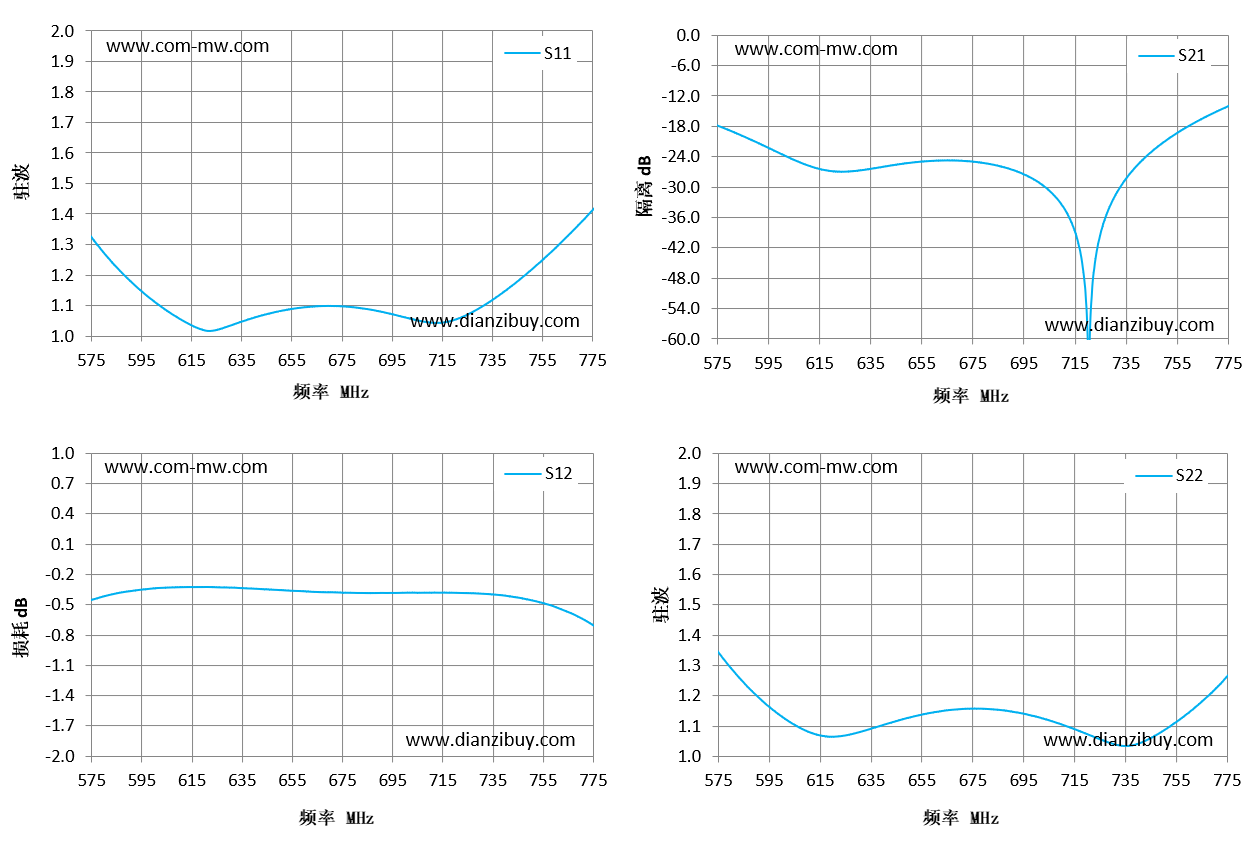

| 频率 MHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 575 | 1.33 | -0.45 | -17.86 | 1.34 |
| 589 | 1.19 | -0.36 | -20.85 | 1.21 |
| 604 | 1.09 | -0.33 | -24.41 | 1.11 |
| 618 | 1.02 | -0.32 | -26.71 | 1.06 |
| 632 | 1.04 | -0.33 | -26.62 | 1.08 |
| 646 | 1.07 | -0.35 | -25.5 | 1.12 |
| 661 | 1.09 | -0.36 | -24.77 | 1.15 |
| 675 | 1.1 | -0.38 | -24.95 | 1.16 |
| 689 | 1.08 | -0.38 | -26.33 | 1.15 |
| 704 | 1.05 | -0.38 | -30.28 | 1.12 |
| 718 | 1.05 | -0.38 | -45.86 | 1.08 |
| 732 | 1.1 | -0.39 | -30.53 | 1.04 |
| 746 | 1.18 | -0.43 | -22.56 | 1.06 |
| 761 | 1.29 | -0.53 | -17.5 | 1.15 |
| 775 | 1.41 | -0.7 | -14.02 | 1.26 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
