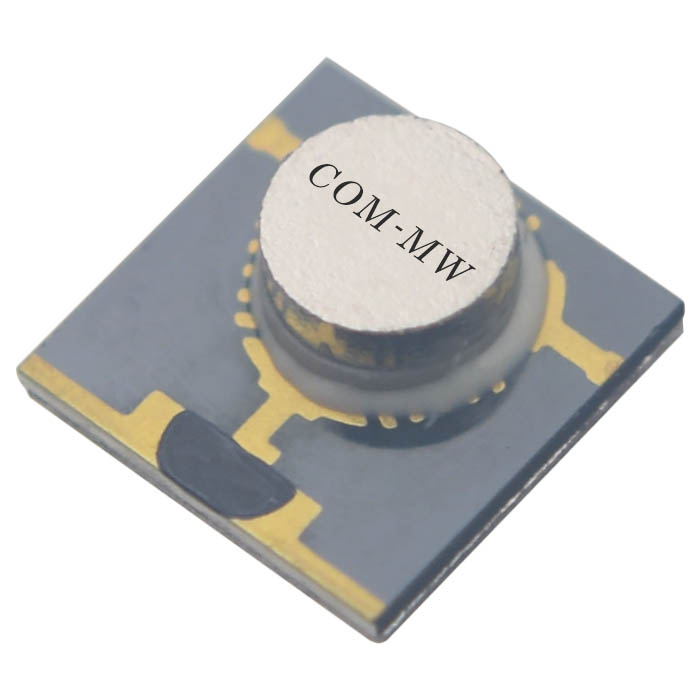

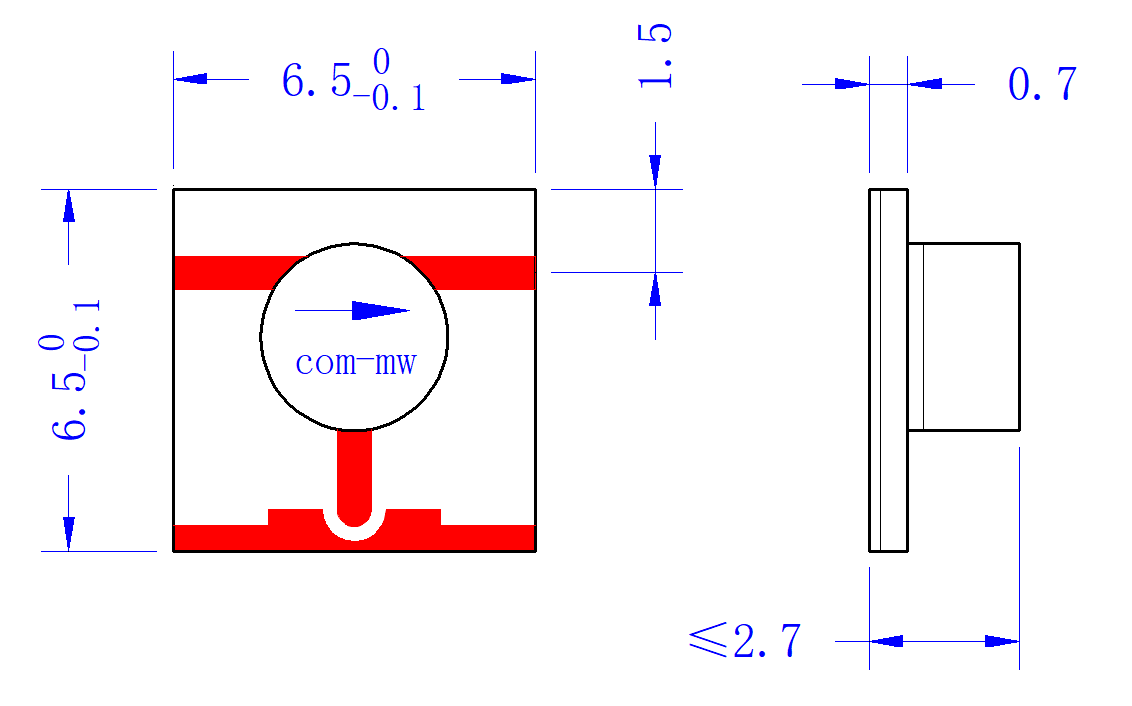

工作频率 8~12GHz, 通过功率10W, 微带焊盘
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 8 | ~ | 12 | GHz |
| 插入损耗 | 0.7 | dB | ||
| 插入损耗 | 0.8 | dB@温度下 | ||
| 隔离度 | 17 | dB | ||
| 隔离度 | 16 | dB@温度下 | ||
| 驻波比 | 1.4 | |||
| 驻波比 | 1.5 | @温度下 |
| 通过功率 | 10W设计保证 |
| 耐反射功率 | 1W设计保证 |
| 传输方向 | 顺时针 |
| 接口形式 | 微带焊盘 |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 金丝键合 |

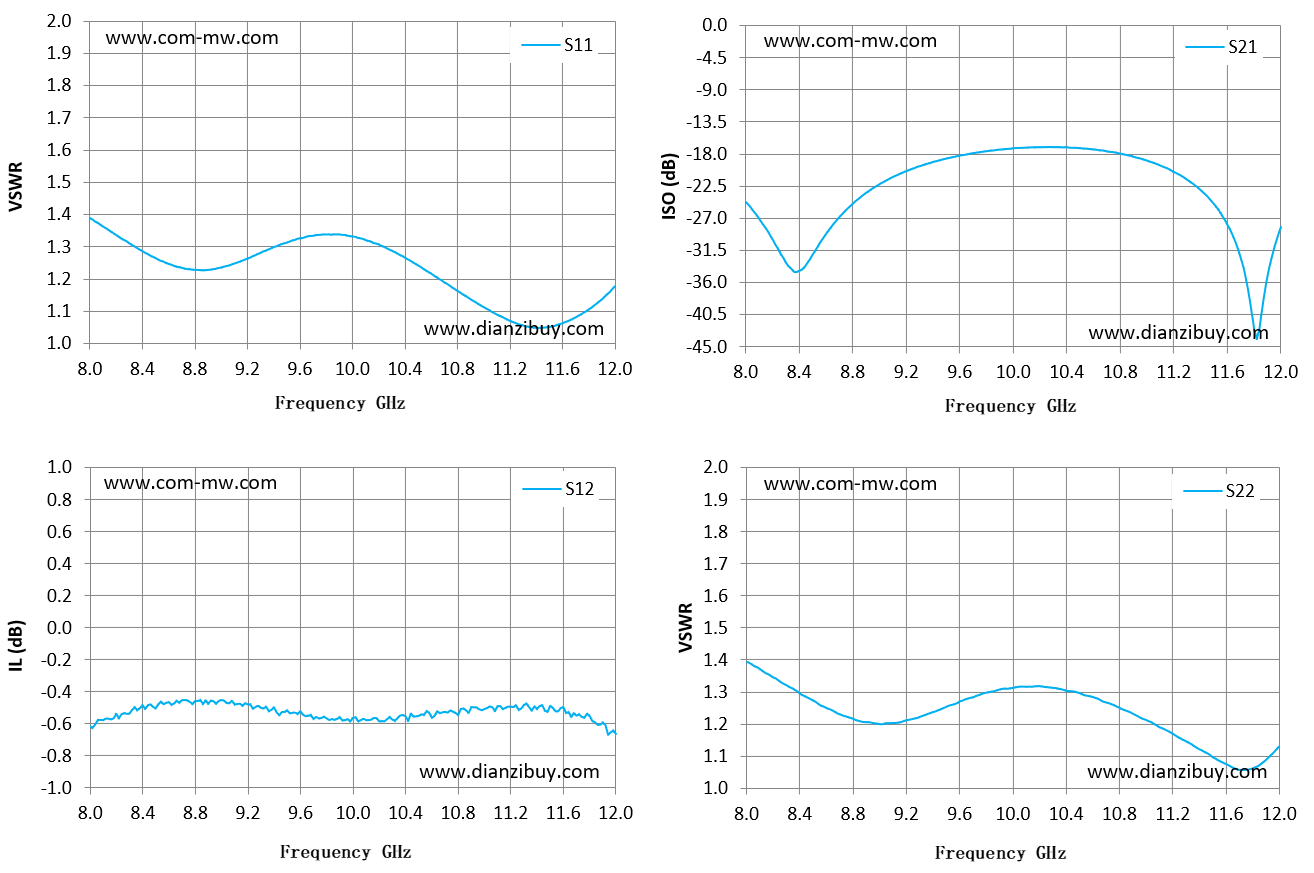

| Frequency GHz | S21 IL dB | S11 VSWR | S22 VSWR | S12 ISO dB |
| 8.00 | -0.67 | 1.39 | 1.39 | -24.75 |
| 8.28 | -0.59 | 1.32 | 1.33 | -32.57 |
| 8.58 | -0.52 | 1.25 | 1.25 | -29.73 |
| 8.86 | -0.52 | 1.23 | 1.21 | -23.99 |
| 9.14 | -0.52 | 1.25 | 1.20 | -20.87 |
| 9.42 | -0.58 | 1.30 | 1.24 | -19.01 |
| 9.72 | -0.61 | 1.34 | 1.29 | -17.82 |
| 10.00 | -0.61 | 1.33 | 1.31 | -17.20 |
| 10.28 | -0.61 | 1.29 | 1.31 | -17.02 |
| 10.58 | -0.58 | 1.22 | 1.29 | -17.32 |
| 10.86 | -0.57 | 1.15 | 1.24 | -18.19 |
| 11.14 | -0.56 | 1.08 | 1.18 | -19.94 |
| 11.42 | -0.54 | 1.05 | 1.12 | -23.41 |
| 11.72 | -0.59 | 1.08 | 1.06 | -33.92 |
| 12.00 | -0.71 | 1.18 | 1.13 | -28.20 |


安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
