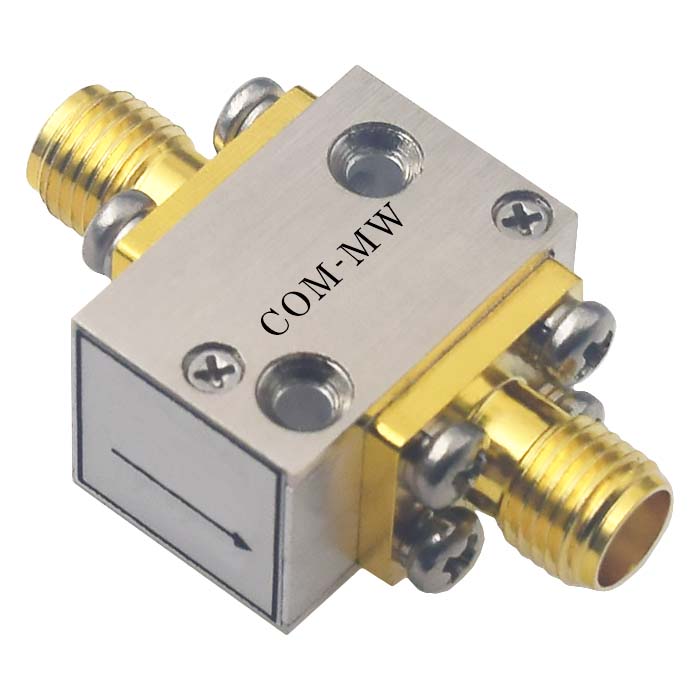

工作频率8000~18000MHz, 通过功率10W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 8000 | ~ | 18000 | MHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 14 | dB | ||
| 驻波比 | 1.5 |
| 通过功率 | 10W设计保证 |
| 耐反射功率 | 2W设计保证 |
| 传输方向 | 从左到右 |

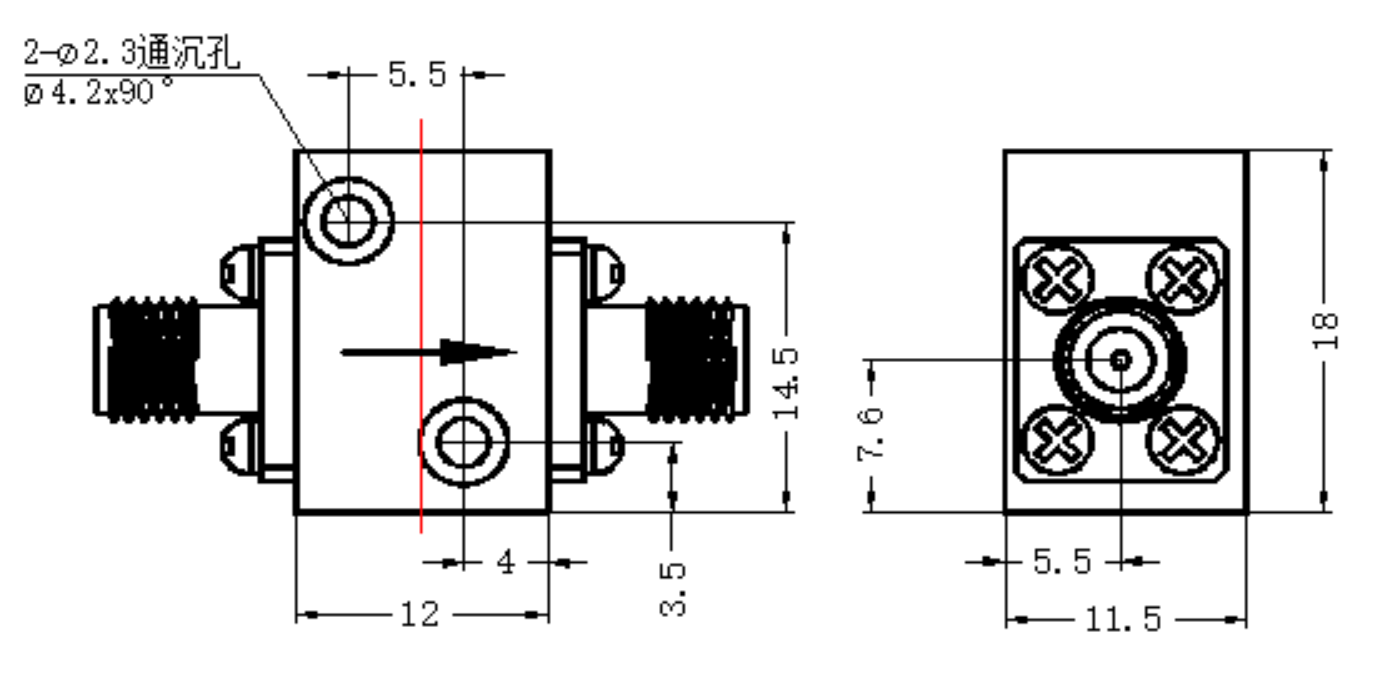

| 接口形式 | SMA-K |
| 阻抗 | 50Ω |
| 工作温度 | -30~+70℃设计保证 |

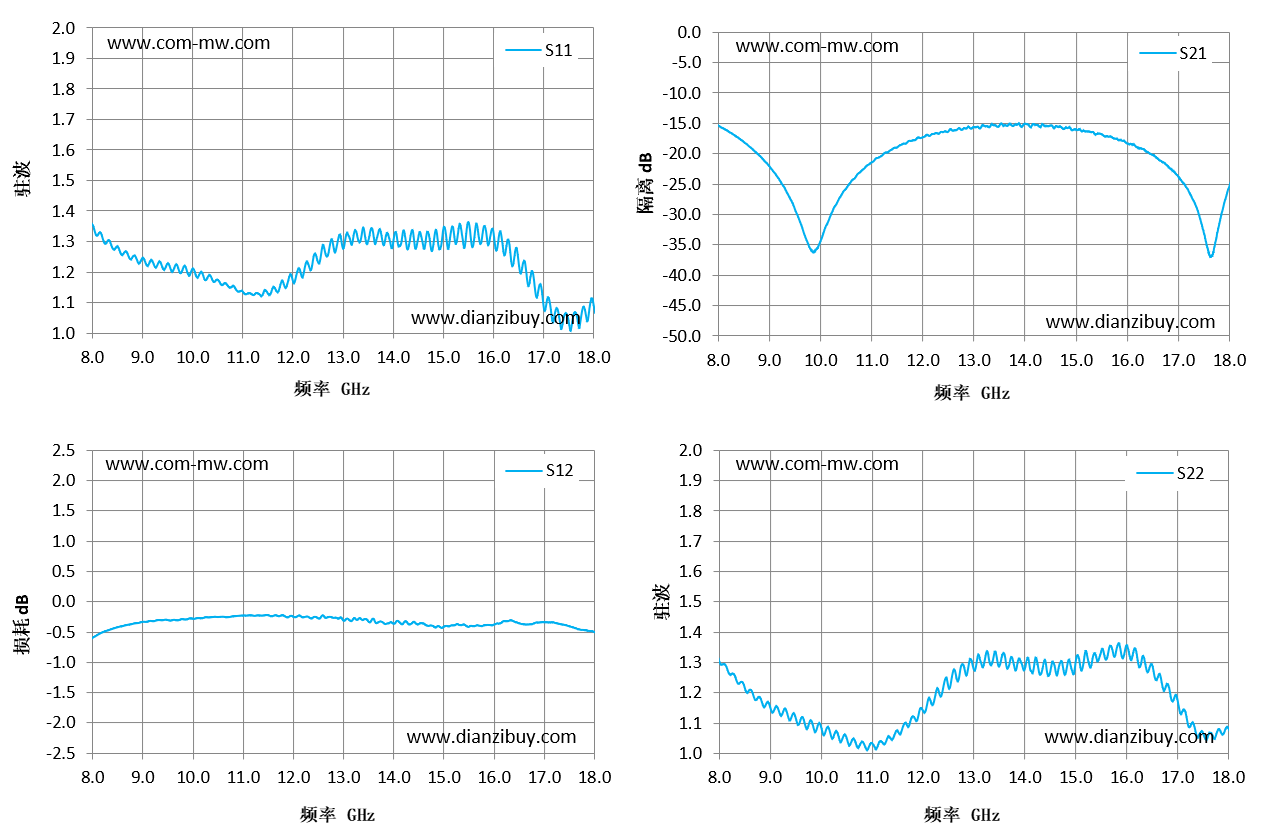

| 频率 GHz | S11 驻波 | S12 损耗 dB | S21 隔离 dB | S22 驻波 |
|---|---|---|---|---|
| 8 | 1.36 | -0.6 | -15.33 | 1.3 |
| 8.71 | 1.26 | -0.38 | -19.56 | 1.18 |
| 9.43 | 1.21 | -0.3 | -27.79 | 1.13 |
| 10.14 | 1.19 | -0.27 | -31.14 | 1.09 |
| 10.86 | 1.15 | -0.24 | -22.29 | 1.02 |
| 11.57 | 1.13 | -0.24 | -18.47 | 1.07 |
| 12.29 | 1.23 | -0.25 | -16.64 | 1.22 |
| 13 | 1.28 | -0.31 | -15.53 | 1.28 |
| 13.71 | 1.33 | -0.33 | -15.06 | 1.31 |
| 14.43 | 1.29 | -0.35 | -15.37 | 1.28 |
| 15.14 | 1.31 | -0.39 | -16.11 | 1.28 |
| 15.86 | 1.33 | -0.38 | -17.69 | 1.36 |
| 16.57 | 1.21 | -0.37 | -20.57 | 1.25 |
| 17.29 | 1.07 | -0.36 | -27.63 | 1.1 |
| 18 | 1.09 | -0.5 | -25.27 | 1.09 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
