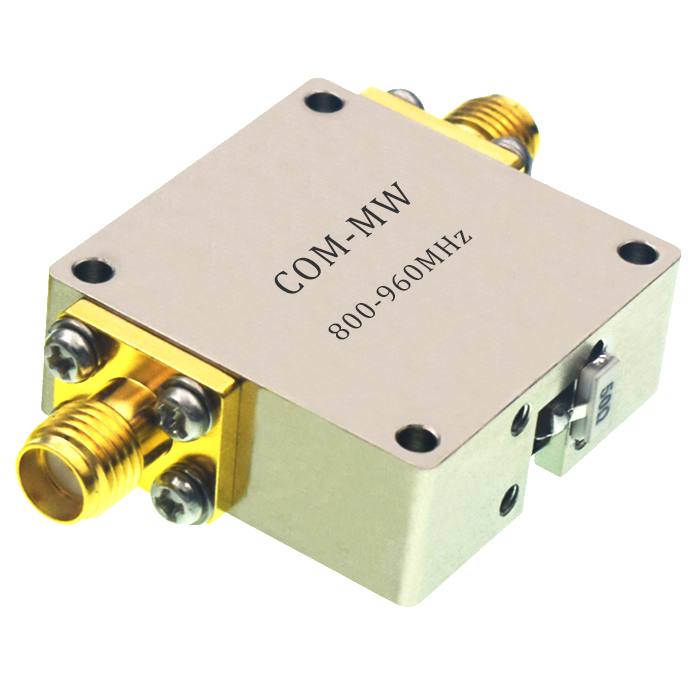

工作频率 800~1000MHz, 通过功率100W, SMA
要查看该商品是否有现货,请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更,恕不另行通知,订货前,请确认技术参数。
产品不可用于违法用途,违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 800 | ~ | 1000 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 18 | dB | ||
| 驻波比 | 1.3 |
| 通过功率 | 100W设计保证 |
| 耐反射功率 | 100W设计保证 |
| 传输方向 | 从左到右 |
| 接口形式 | SMA-F |
| 阻抗 | 50Ω |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

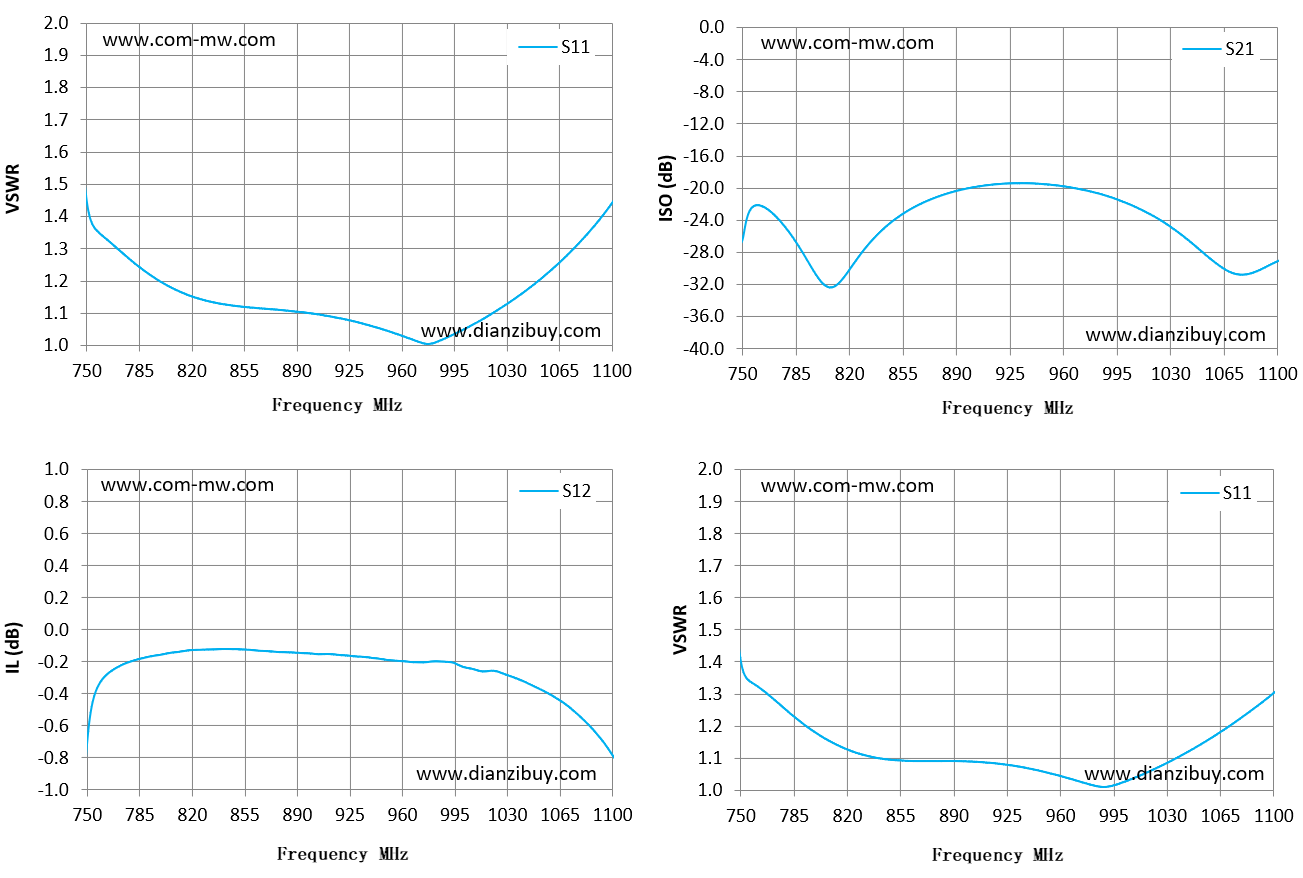

| Frequency MHz | S21 IL dB | S11 VSWR | S22 VSWR | S12 ISO dB |
| 700.02 | -1.12 | 2.23 | 2.25 | -11.84 |
| 728.55 | -0.81 | 1.87 | 1.88 | -13.89 |
| 757.25 | -0.34 | 1.35 | 1.34 | -22.17 |
| 785.77 | -0.18 | 1.24 | 1.23 | -26.97 |
| 814.30 | -0.13 | 1.16 | 1.14 | -31.63 |
| 842.83 | -0.12 | 1.13 | 1.10 | -24.96 |
| 871.52 | -0.14 | 1.11 | 1.09 | -21.55 |
| 900.05 | -0.15 | 1.10 | 1.09 | -19.95 |
| 928.58 | -0.17 | 1.08 | 1.08 | -19.43 |
| 957.27 | -0.19 | 1.04 | 1.05 | -19.74 |
| 985.80 | -0.20 | 1.02 | 1.01 | -20.87 |
| 1014.33 | -0.26 | 1.08 | 1.05 | -23.08 |
| 1042.85 | -0.33 | 1.17 | 1.12 | -26.72 |
| 1071.55 | -0.49 | 1.29 | 1.20 | -30.67 |
| 1100.08 | -0.78 | 1.44 | 1.30 | -29.10 |



安装面平整,接地良好,隔离器、环行器是单向器件,一定要注意的输入输出端口; 隔离器、环行器是磁性器件,请使用不锈钢螺钉固定,禁止使用钢螺钉,禁止把器件安装在钢材质的机壳上,与其它带永磁的器件或其它隔离器同时安装在一个组件里,请保持器件之间的距离大于1cm以上,否则可能会影响产品电性能;产品整体温度大于125℃的情况下,请在订货前与我们协商; 清洗产品表面,请勿将产品浸泡清洗液中清洗;如果长期单独存隔离器环行器,请存放在湿度小于25%的防潮箱中。
提供技术要求,工程师 1 个工作日内响应。
