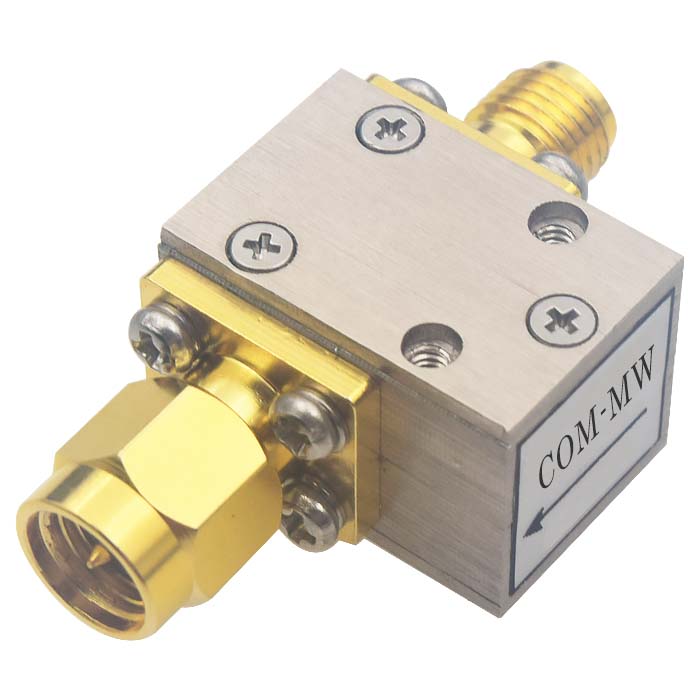

工作频率9~10GHz, 通过功率20W, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 9 | ~ | 10 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 驻波比 | 1.2 |
| 通过功率 | 20W设计保证 |
| 耐反射功率 | 5W设计保证 |
| 传输方向 | 从右到左 |

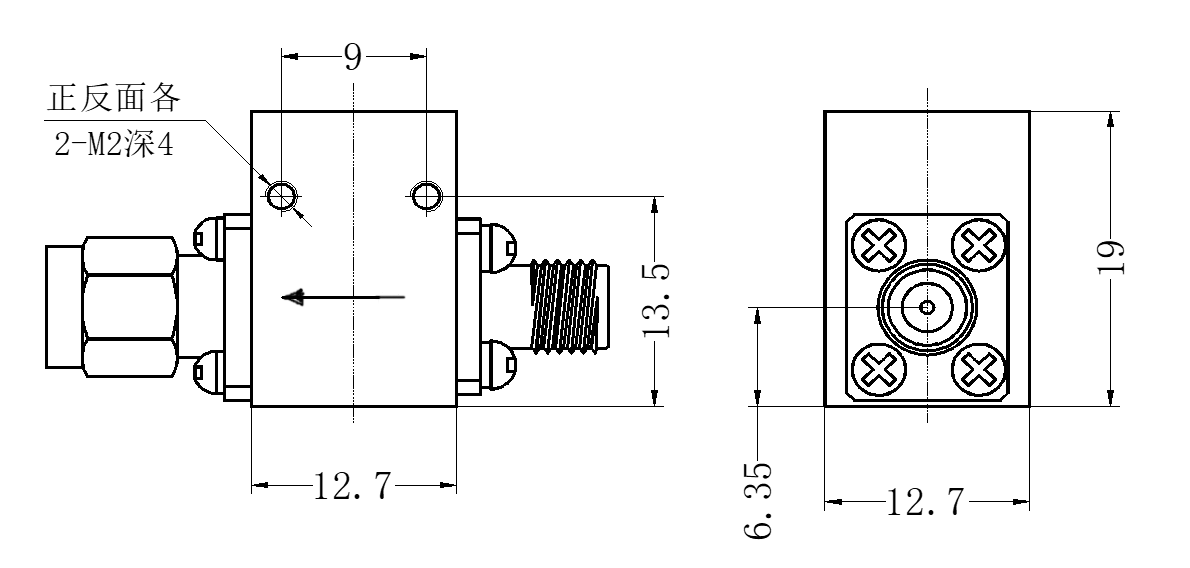

| 接口形式 | SMA-JK |
| 阻抗 | 50Ω |
| 工作温度 | -40~+85℃设计保证 |

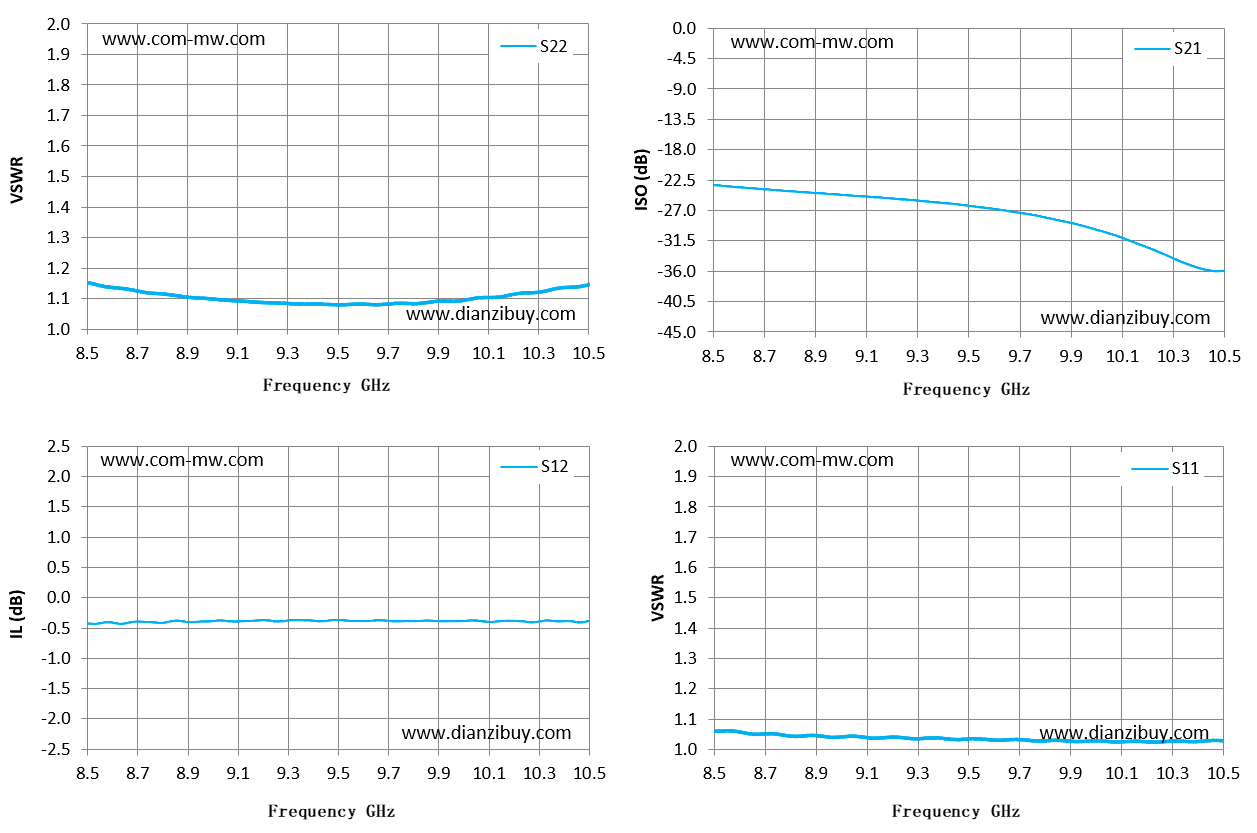

| Frequency GHz | S22 驻波 | S12 损耗 dB | S21 隔离 dB | S11 驻波 |
|---|---|---|---|---|
| 8.5 | 1.15 | -0.43 | -23.25 | 1.06 |
| 8.64 | 1.13 | -0.43 | -23.69 | 1.05 |
| 8.79 | 1.12 | -0.42 | -24.13 | 1.04 |
| 8.93 | 1.1 | -0.4 | -24.5 | 1.04 |
| 9.07 | 1.09 | -0.39 | -24.89 | 1.04 |
| 9.21 | 1.09 | -0.37 | -25.28 | 1.04 |
| 9.36 | 1.08 | -0.37 | -25.77 | 1.04 |
| 9.5 | 1.08 | -0.37 | -26.33 | 1.03 |
| 9.64 | 1.08 | -0.38 | -27.02 | 1.03 |
| 9.79 | 1.08 | -0.39 | -27.98 | 1.03 |
| 9.93 | 1.09 | -0.39 | -29.13 | 1.03 |
| 10.07 | 1.1 | -0.39 | -30.67 | 1.02 |
| 10.21 | 1.12 | -0.38 | -32.65 | 1.02 |
| 10.36 | 1.13 | -0.39 | -35.04 | 1.03 |
| 10.5 | 1.15 | -0.38 | -35.93 | 1.03 |
安装面平整，接地良好，隔离器、环行器是单向器件，一定要注意的输入输出端口； 隔离器、环行器是磁性器件，请使用不锈钢螺钉固定，禁止使用钢螺钉，禁止把器件安装在钢材质的机壳上，与其它带永磁的器件或其它隔离器同时安装在一个组件里，请保持器件之间的距离大于1cm以上，否则可能会影响产品电性能；产品整体温度大于125℃的情况下，请在订货前与我们协商； 清洗产品表面，请勿将产品浸泡清洗液中清洗；如果长期单独存隔离器环行器，请存放在湿度小于25%的防潮箱中。
提供技术要求，工程师 1 个工作日内响应。
